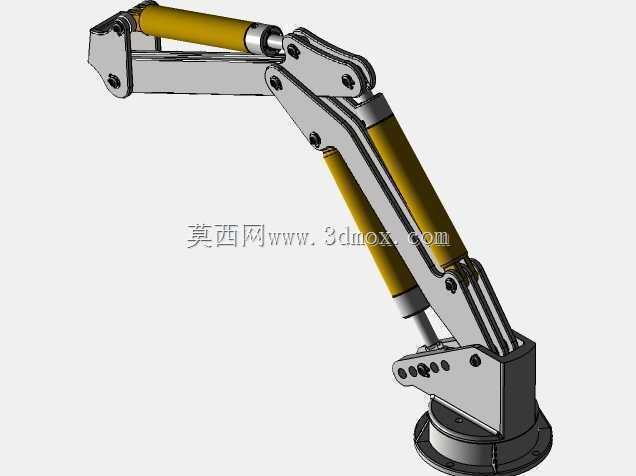

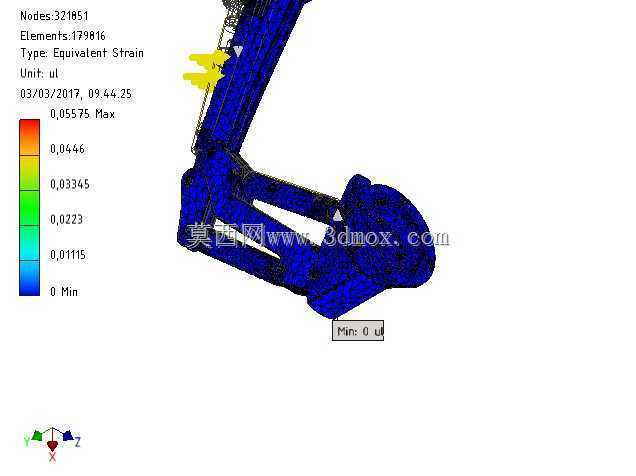

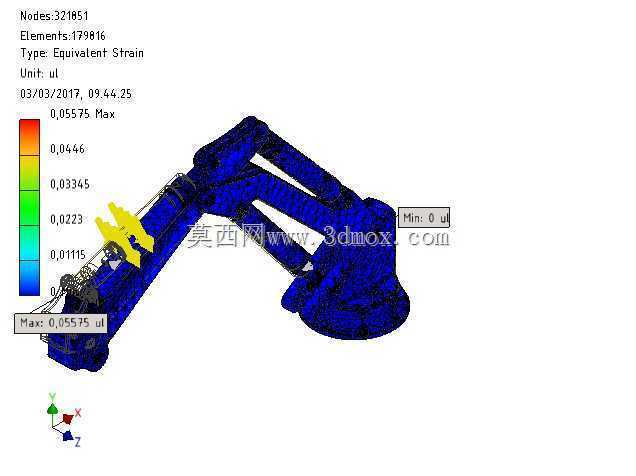

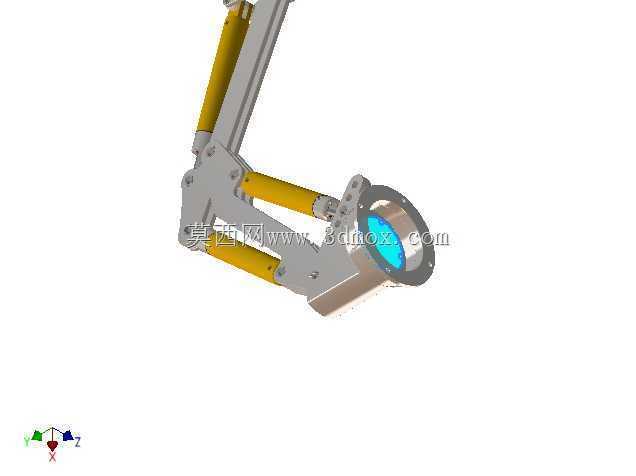

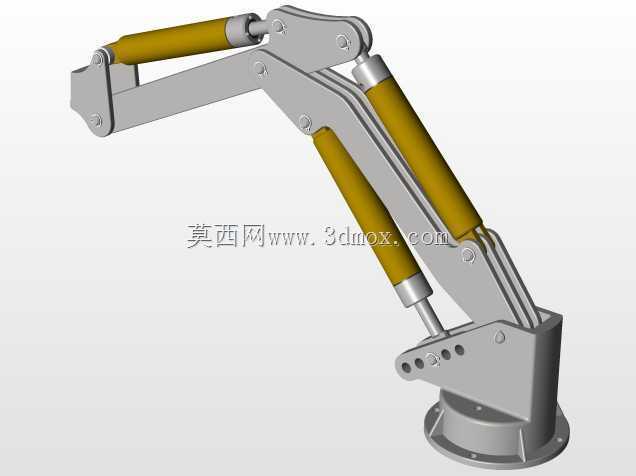

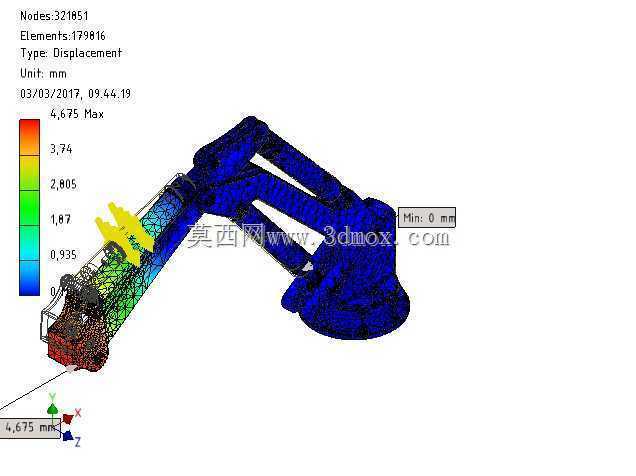

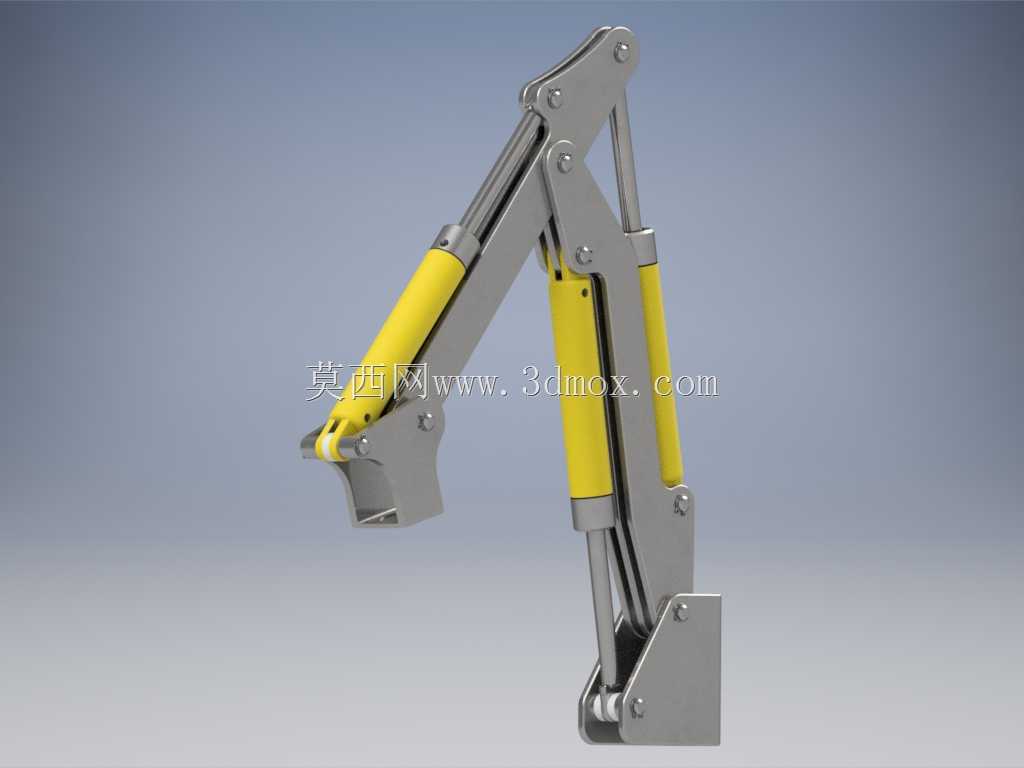

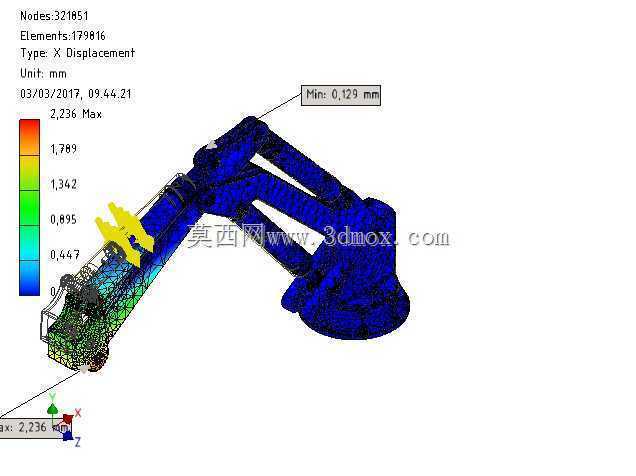

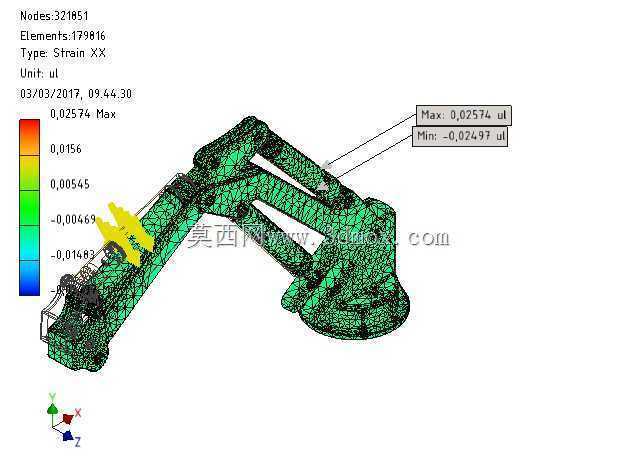

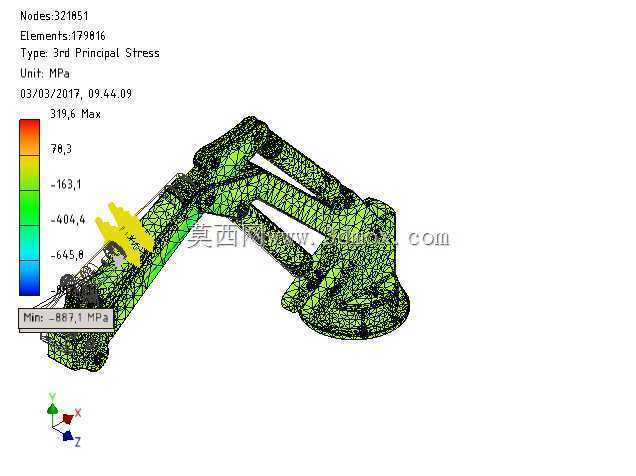

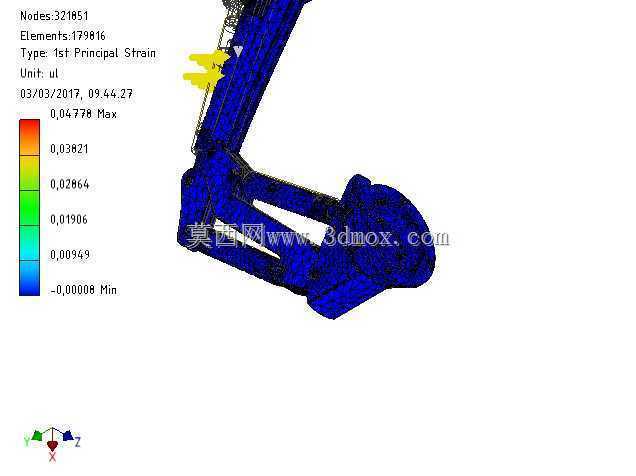

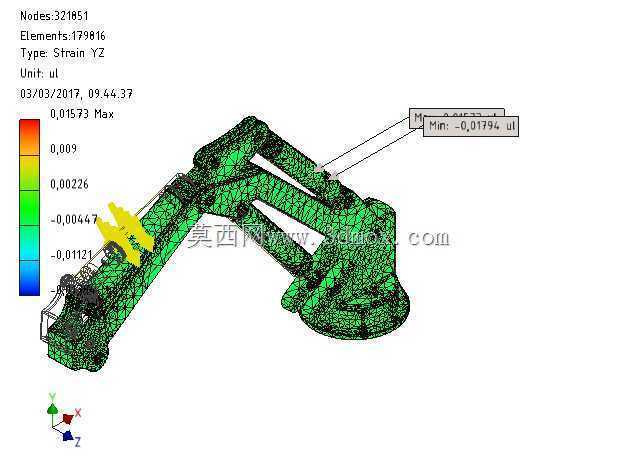

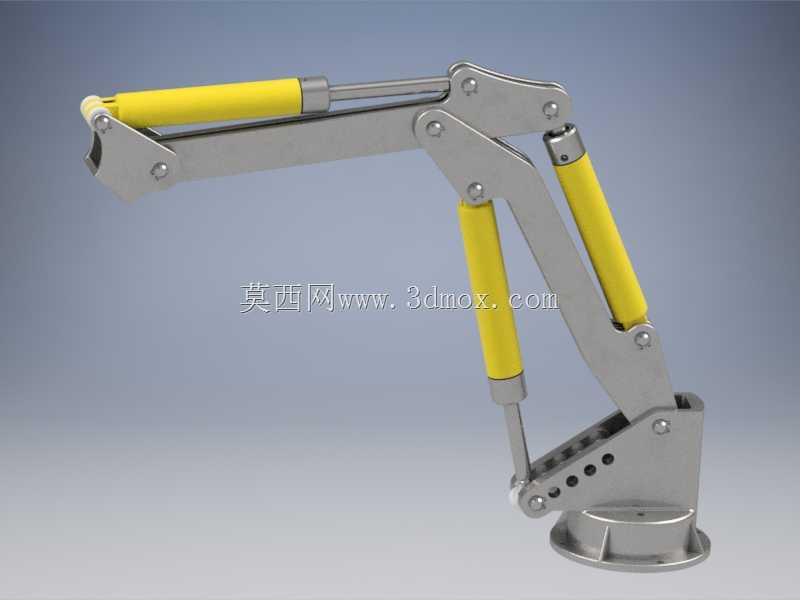

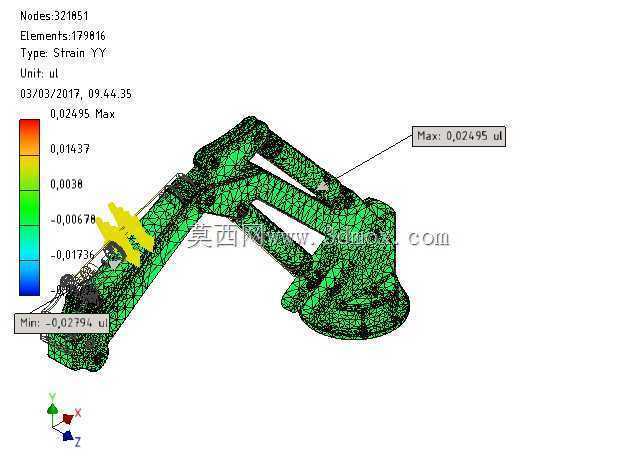

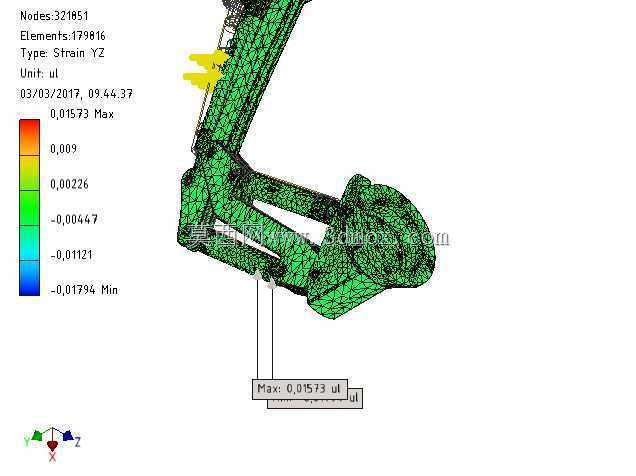

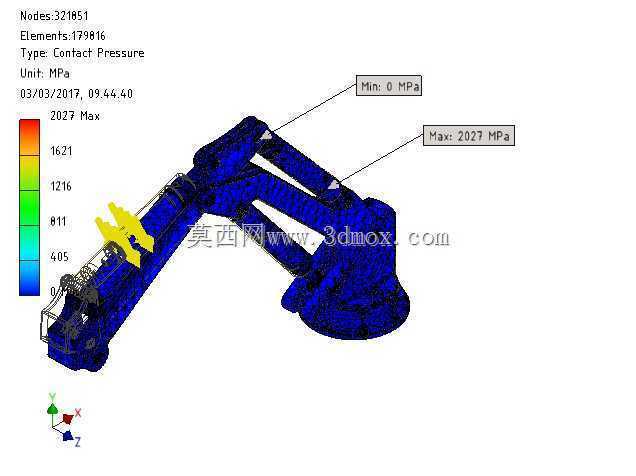

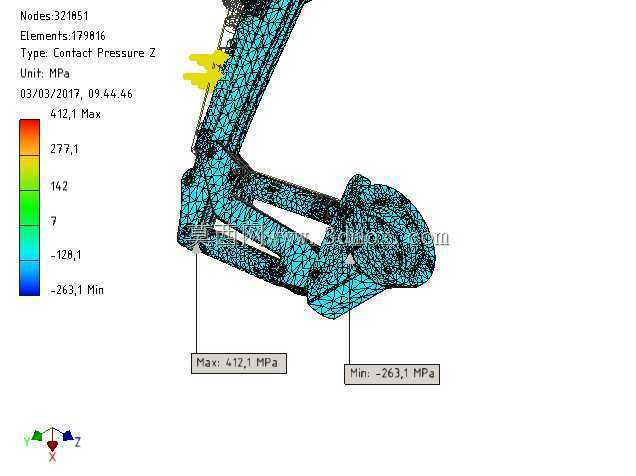

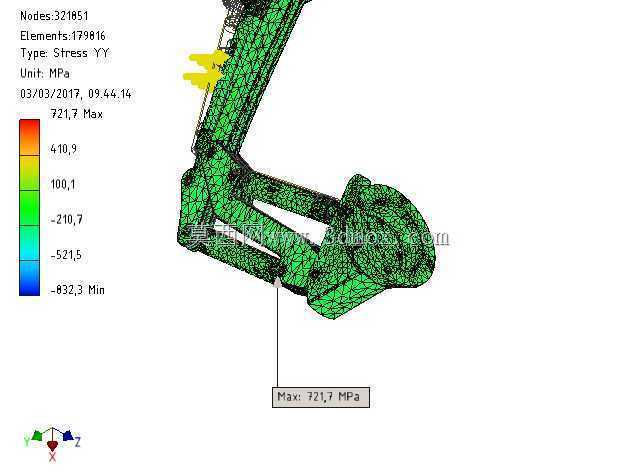

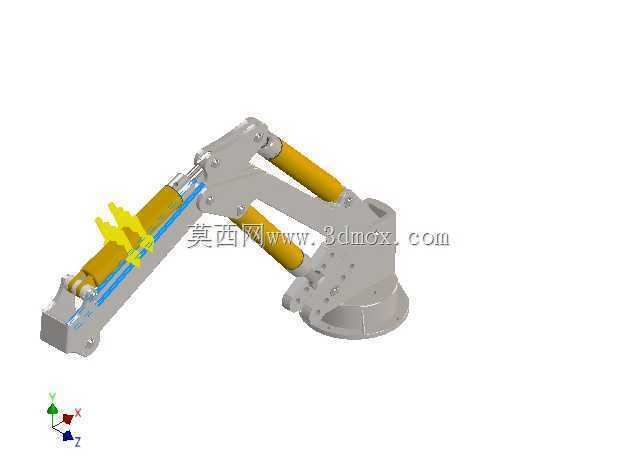

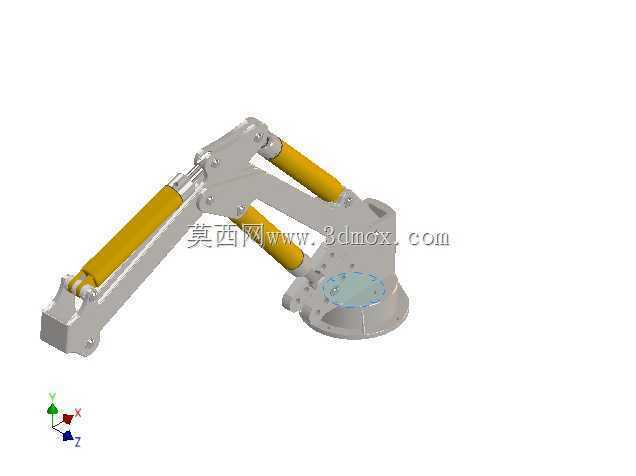

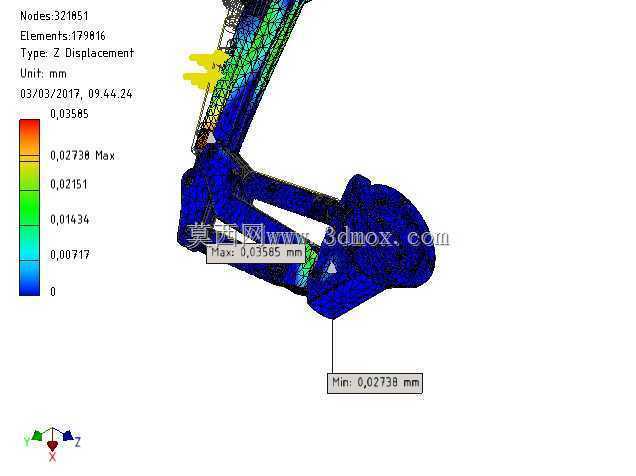

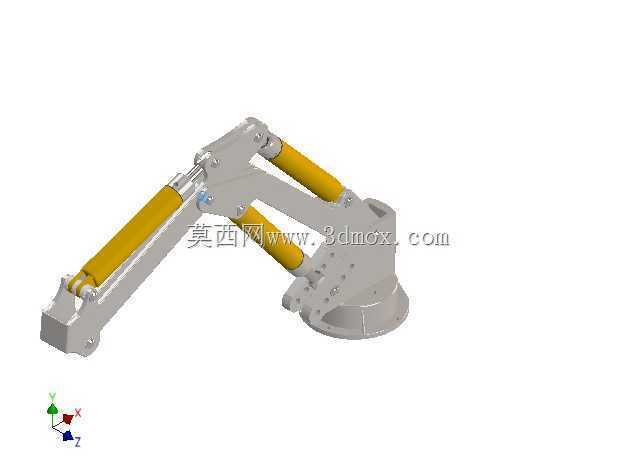

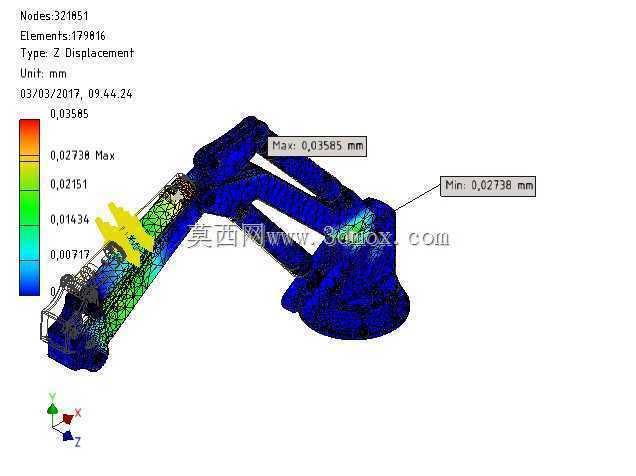

该液压执行臂结构主要应用于重载作业装备的动作执行环节,常见于工程机械设备的工作端、自动化重载搬运工位、特种作业装备的姿态调整机构中,核心作用是通过液压动力输出完成大负载下的角度调整、位置推移、载荷托举动作,相比纯机械连杆或电动推杆结构,同等安装空间下能提供数倍的输出力,且可通过液压回路实现平稳的载荷保持与无级调速,适配冲击载荷较多、作业姿态需要频繁调整的工况。从结构设计逻辑来看,整个臂体采用铰接式分段布局,各段臂身通过销轴连接形成转动副,配合内置的液压缸伸缩量变化来调整臂端的作业半径与俯仰角度,设计阶段针对Z向位移做了全网格划分的受力校核,网格节点覆盖整个臂身的受力薄弱区域,从位移云图的分布可以看出,

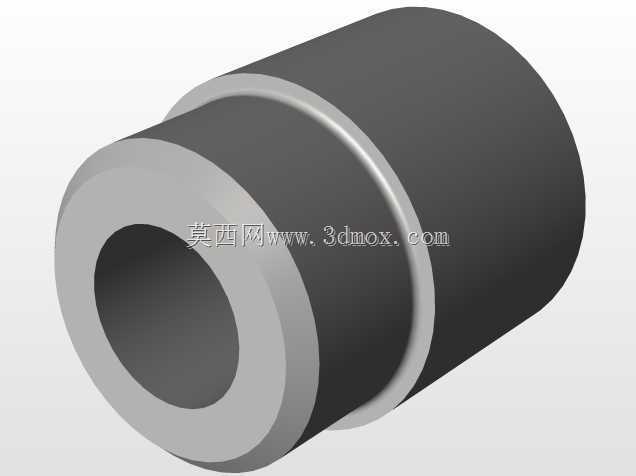

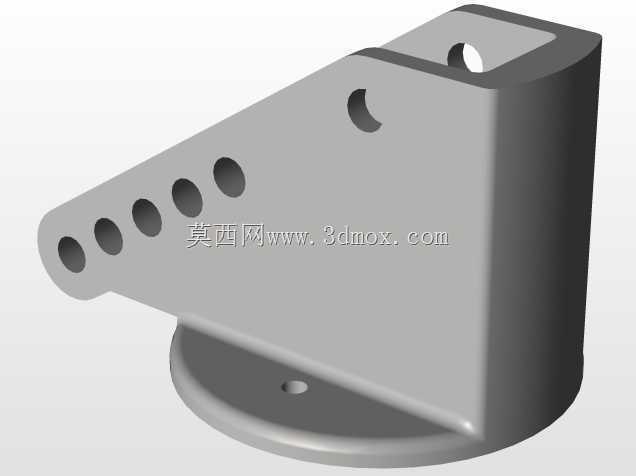

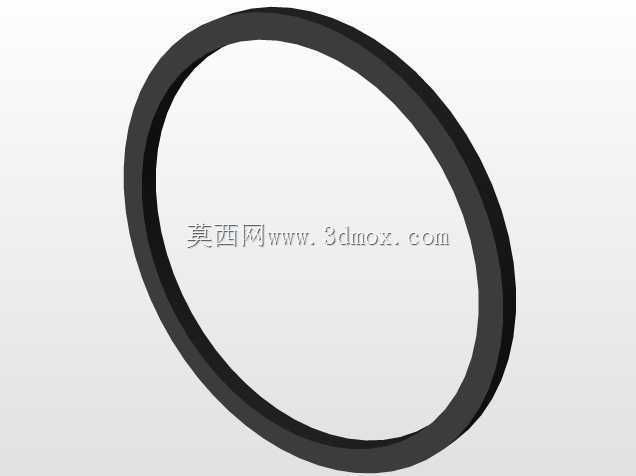

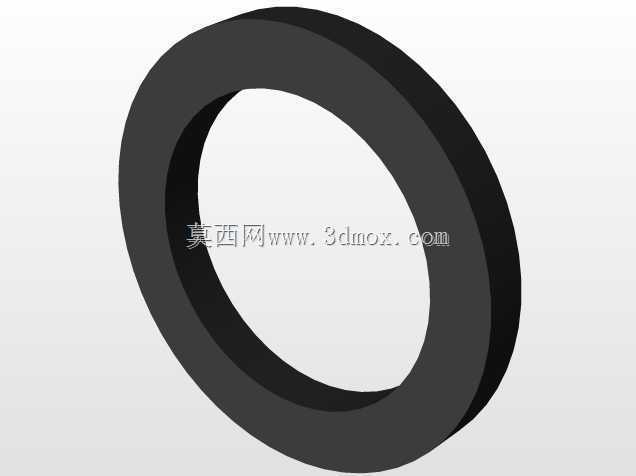

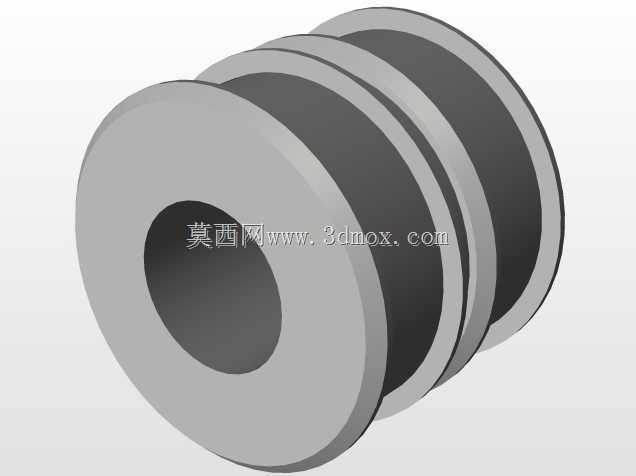

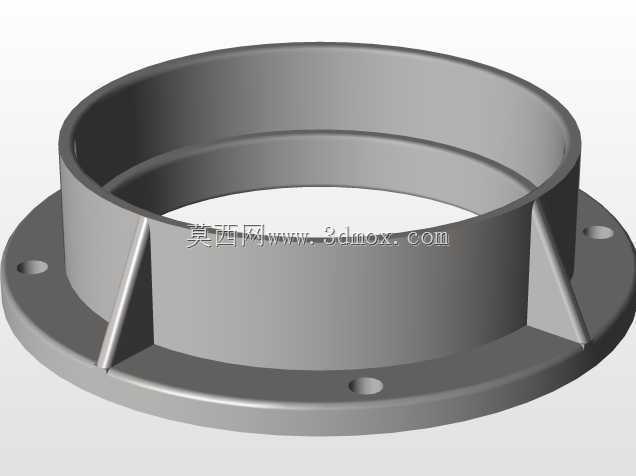

最大位移量出现在臂身中段的受力集中位置,最小位移位于底座铰接端,设计时特意在位移较大的区域做了局部壁厚加强,同时在铰接孔位置镶嵌了耐磨衬套的安装位,避免长期铰接转动造成的基体磨损,延长结构的维护周期。在安装边界层面,底座端设置有带安装孔的连接法兰,可直接与设备的回转平台或者固定基座通过螺栓组锁紧,法兰面的定位止口设计保证了安装时的同轴度,避免臂体回转时出现偏载力矩;臂端预留了标准的作业属具连接接口,可根据不同作业场景换装抓斗、夹具、作业工具头等不同附件,接口的销轴孔位置做了淬火硬化处理,能承受属具作业时传递的交变冲击载荷。从功能特性上看,整个臂体的油路采用内置布管设计,避免外置油管在臂体俯仰过程中出现剐蹭、拉扯损坏的问题,

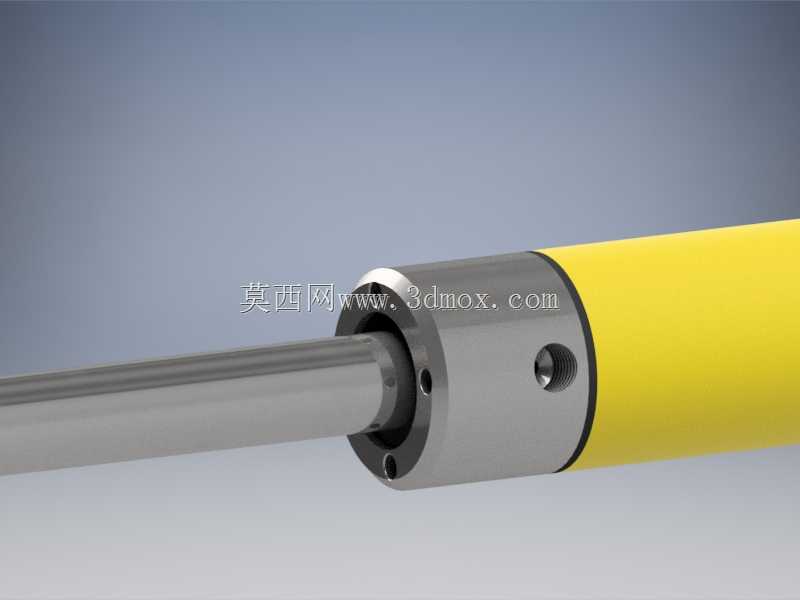

各铰接点的润滑通道直接连通到摩擦面,日常维护时可通过预留的注油嘴直接加注润滑脂,无需拆解臂体结构;臂身的截面采用变截面箱型结构,在保证整体抗弯抗扭强度的前提下,尽可能降低臂体自身重量,减少液压缸的无效负载,提升动作响应速度。在实际选型适配时,需要注意底座安装面的平面度要求,若安装面平面度超差,会导致臂体回转时出现卡滞,长期运行还会造成铰接销轴的偏磨;臂体的最大仰角、俯角位置都设置有硬限位结构,避免液压缸伸缩到极限位置时出现机械碰撞,同时配合液压回路的缓冲阀,能在动作到达极限位置前实现减速缓冲,降低结构冲击。针对不同的作业载荷等级,该结构可通过调整臂身板材厚度、更换不同缸径的液压缸来适配不同的负载需求,

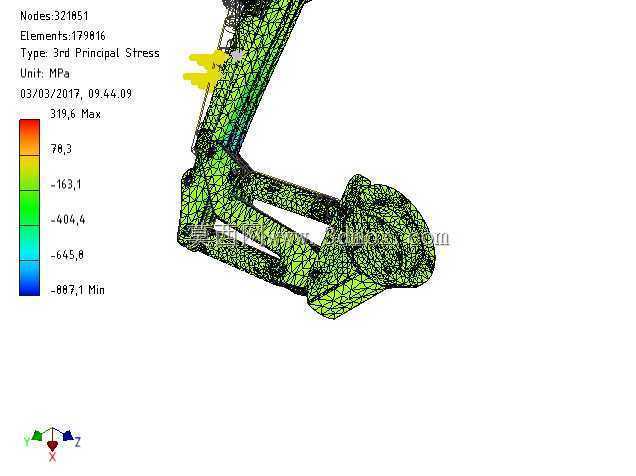

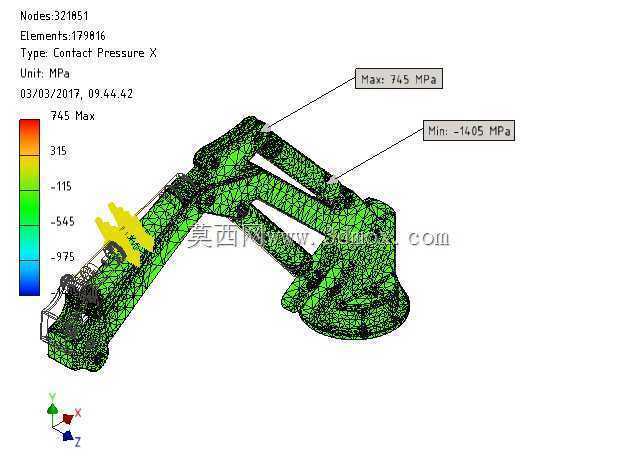

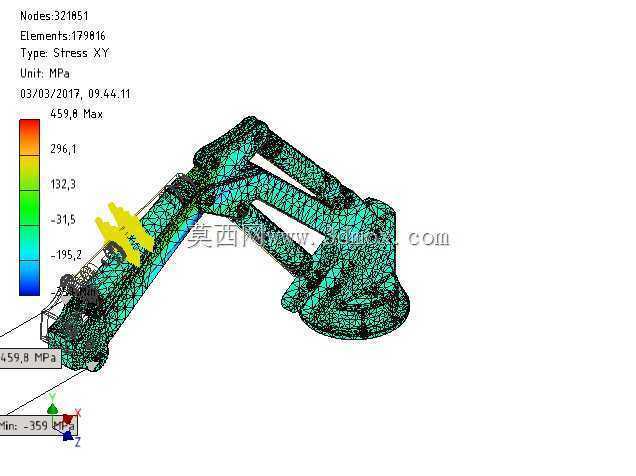

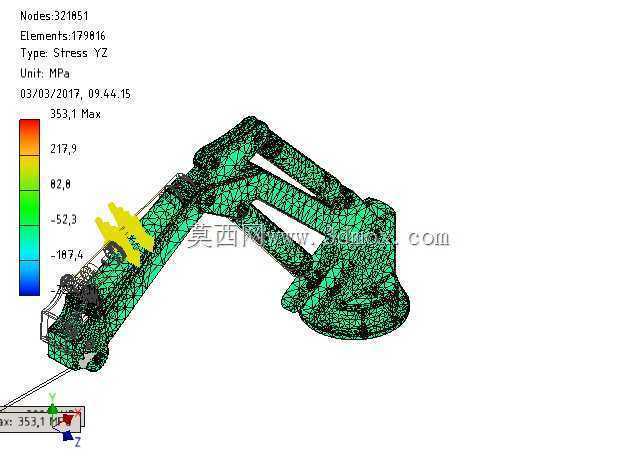

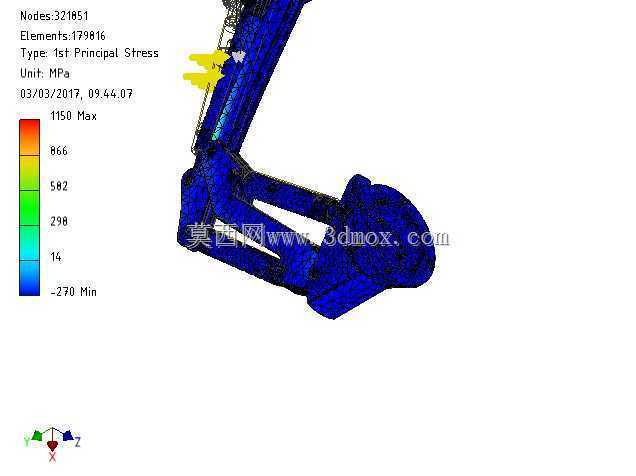

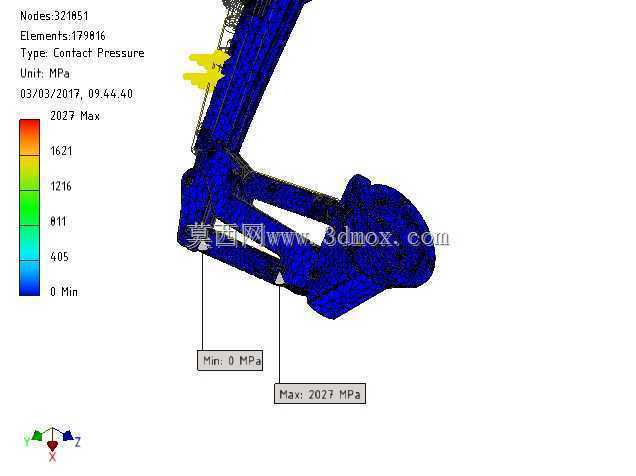

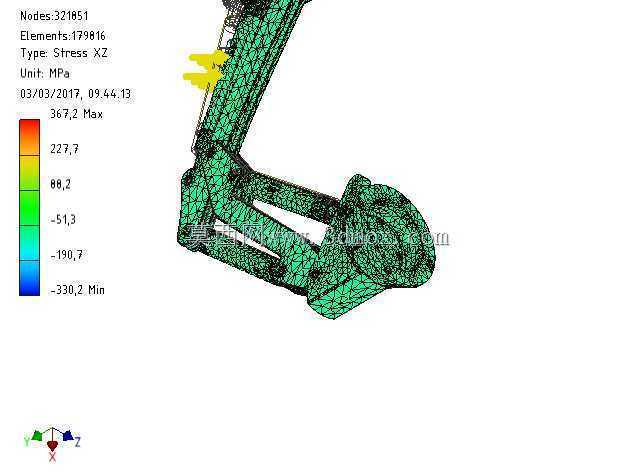

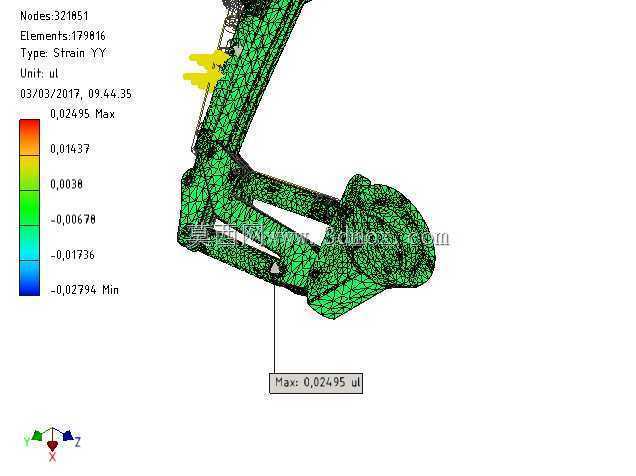

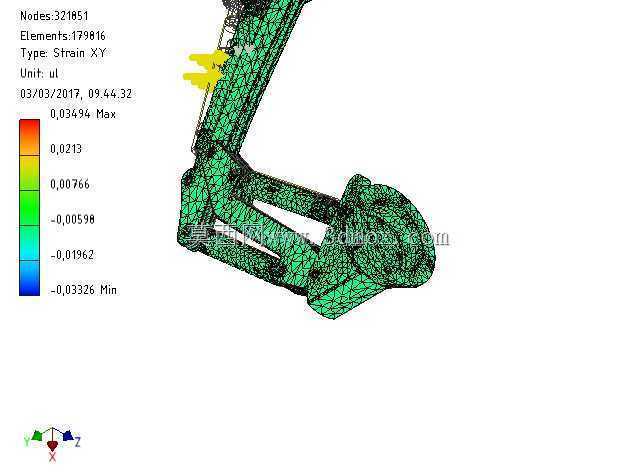

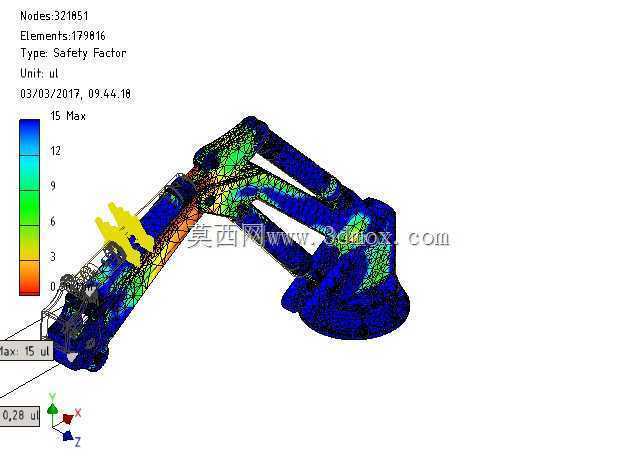

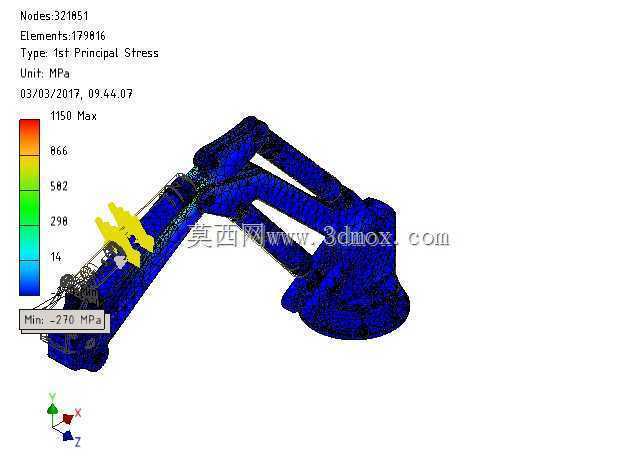

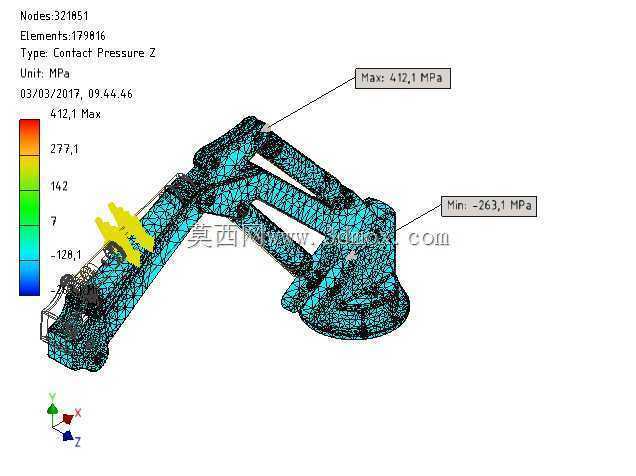

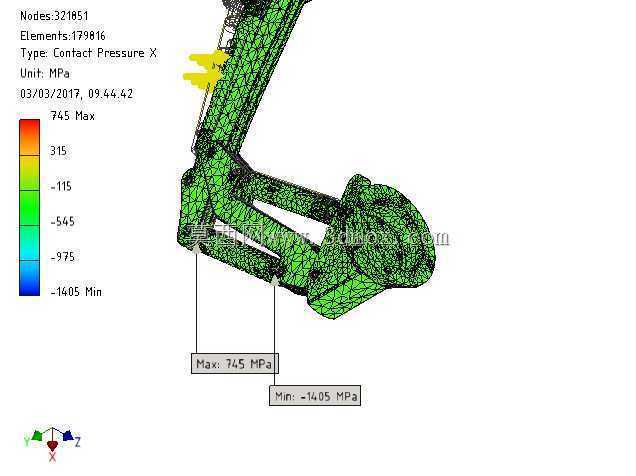

无需大幅改动整体铰接点的位置布局,具备较好的系列化拓展性;有限元分析的结果可直接作为结构优化的依据,针对位移量较大的区域可通过增加加强筋、更换更高强度牌号的钢材来进一步提升结构刚性,针对位移量极小的区域可适当做减重优化,在强度与自重之间找到最优平衡点。日常运维过程中,需要重点检查各铰接点的间隙变化,当铰接衬套磨损量超过阈值时及时更换,避免间隙过大造成臂体动作抖动,同时定期检查内置油路的密封件状态,防止液压油渗漏影响动作稳定性。
