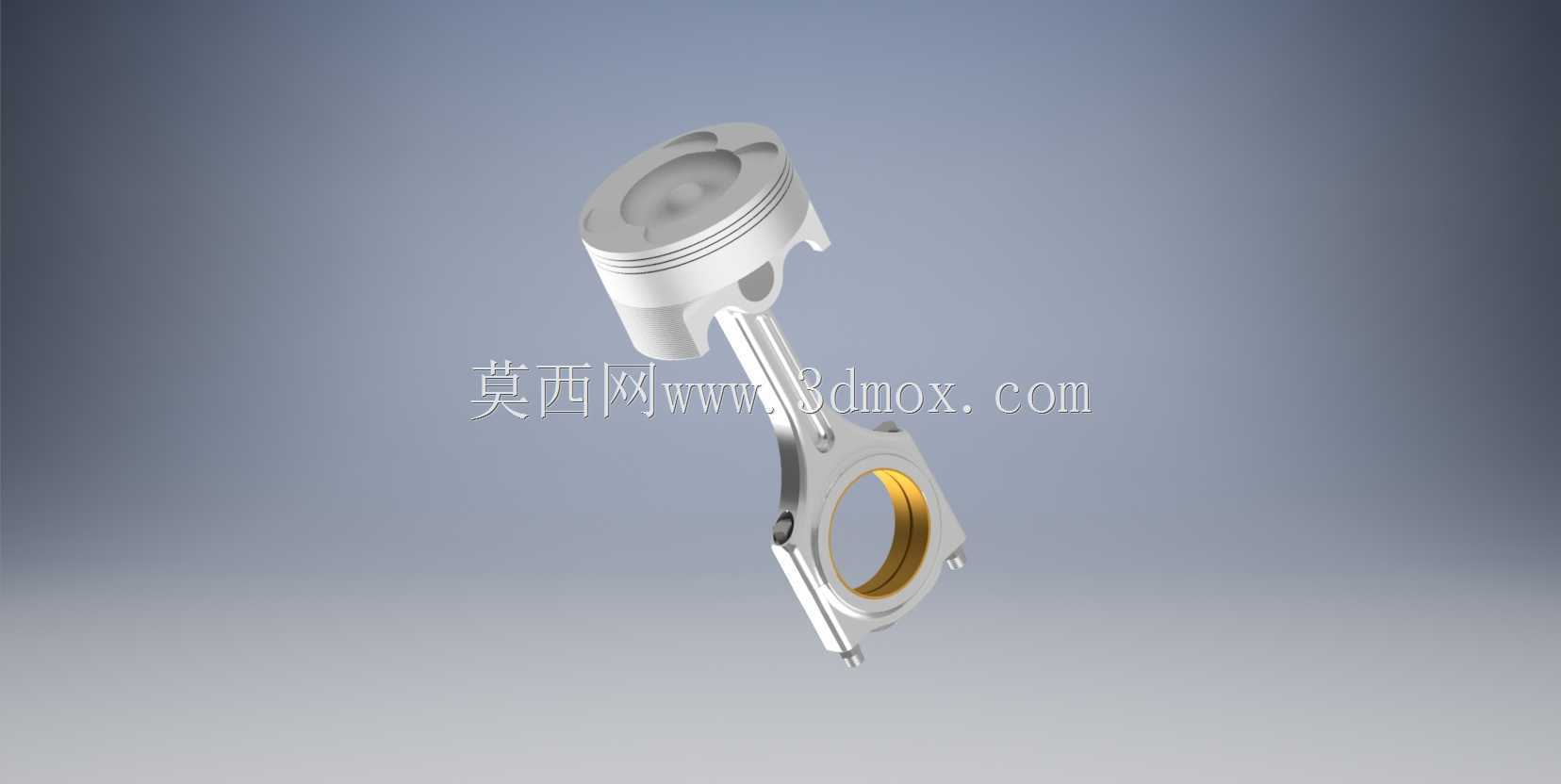

内燃机活塞连杆组合结构三维建模

　　在往复式内燃机的动力传递链路里，活塞连杆组件是直接承接燃烧做功、完成能量形式转换的核心运动部件，整套结构的设计合理性直接决定了动力输出的平顺性、整机可靠性与服役寿命。建模过程中首先要明确活塞部分的结构边界：活塞顶部的燃烧室凹坑造型需要匹配对应机型的压缩比要求，环槽区域的三道槽位分别对应气环与油环的安装尺寸，槽宽、槽深以及环岸的厚度都要按照热负荷与机械负荷的叠加应力做校核，避免高转速下环岸断裂的风险。活塞销座的位置需要偏置设定，抵消做功行程中活塞对气缸壁的侧压力，降低敲缸风险，销孔内部的衬套安装位要预留合理的过盈配合量，保证活塞销在工作温度下不会出现松旷。

　　连杆部分的建模要兼顾轻量化与结构强度，杆身采用工字形截面设计，在降低往复运动惯性质量的同时，保证足够的抗弯、抗扭刚度，避免高转速下连杆出现弯曲变形导致的拉缸故障。连杆大头采用剖分式结构，结合定位齿与连杆螺栓完成装配，大头内孔需要安装轴瓦，与曲轴的连杆轴颈形成滑动摩擦副，建模时要严格控制轴瓦安装位的圆度与圆柱度公差，保证运转过程中油膜的均匀建立。连杆小头的衬套压装位要与活塞销形成间隙配合，配合间隙需要控制在合理区间，间隙过小会导致润滑不足出现抱销故障，间隙过大则会产生冲击异响，加速部件磨损。

　　实际应用场景中，这套组件广泛适配于小排量乘用车汽油机、通用小型汽油机以及小型工程机械的动力单元，工作过程中活塞在气缸内做往复直线运动，通过连杆将直线运动转换为曲轴的旋转运动，完成燃烧热能到旋转机械能的转换。建模时需要严格核对整套组件的运动干涉边界：活塞运行到上止点时，顶部与气缸盖燃烧室的距离要满足压缩余隙要求，避免活塞碰气门；活塞运行到下止点时，连杆大头的旋转轨迹不能与曲轴箱内壁、曲轴平衡块发生干涉。活塞裙部的型线要设计成中凸变椭圆造型，补偿热态下的热膨胀变形，保证活塞在工作温度下与气缸壁保持均匀的贴合间隙，既不会出现冷态敲缸，也不会出现热态拉缸。

　　整套结构的安装定位逻辑需要在建模中完整体现：活塞与活塞销之间采用全浮式连接设计，工作状态下活塞销可以在活塞销座和连杆小头衬套内自由转动，使磨损均匀分布；连杆螺栓的预紧力需要按照工艺要求设定，建模时预留螺栓的安装沉孔位置，保证螺栓装配后不会突出连杆大头端面，避免与曲轴平衡块发生刮碰。活塞环的安装开口位置需要相互错开，建模时可以模拟环的开口间隙与侧隙，还原真实的装配状态，为后续的运动仿真、有限元强度分析提供准确的模型基础。对于结构设计从业者而言，这套模型可以直接用于曲柄连杆机构的运动学仿真，验证不同转速下的惯性力平衡效果，也可以作为热结构耦合分析的基础模型，校核不同工况下的部件应力分布与变形量，为后续的结构优化、材料选型提供可靠的三维数模支撑。
