V12发动机用高性能连杆结构设计

　　在大排量V型12缸内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定了高转速工况下的动力输出稳定性、整机NVH表现以及服役寿命。这类连杆的设计需要兼顾往复惯性力控制、爆发压力承载、装配兼容性等多重工程目标，不能单纯通过提升材料强度来满足性能要求，必须从结构形态、尺寸边界、连接逻辑上做系统性优化。

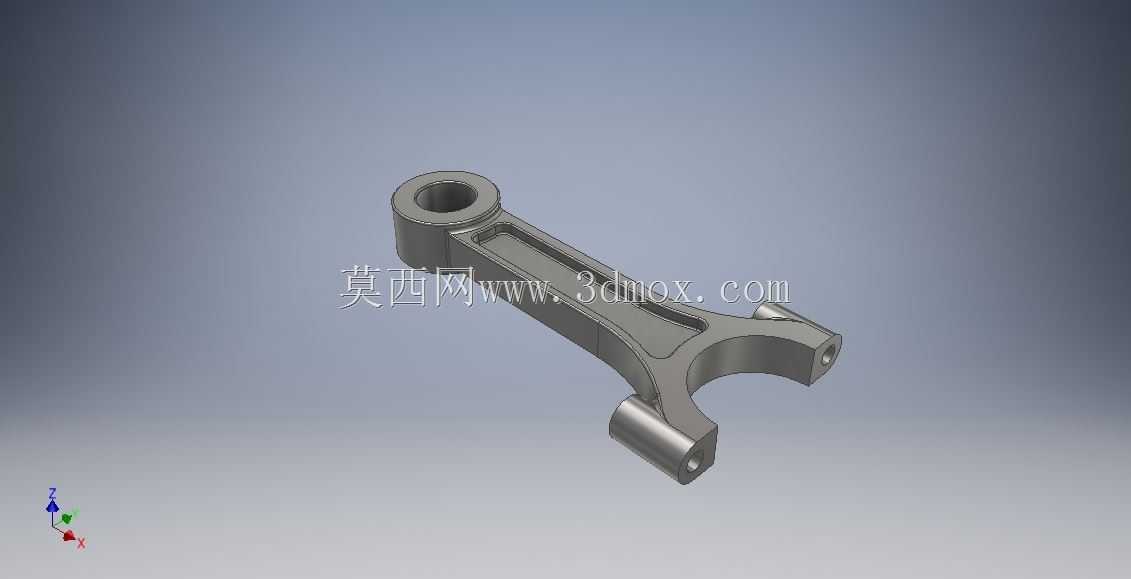

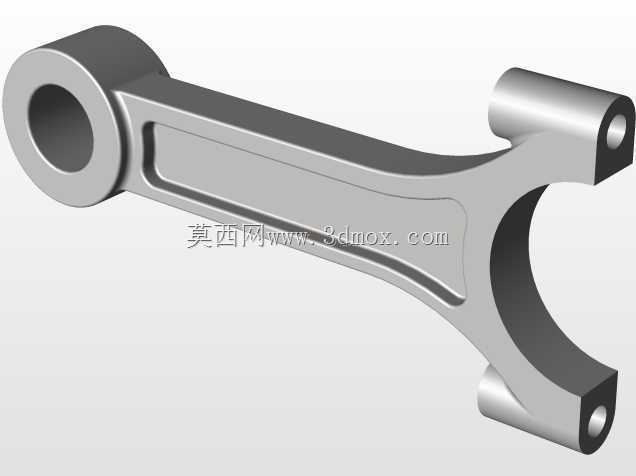

　　从实际装车场景来看，V12发动机多用于高端乘用车辆、高性能赛车以及大马力固定式动力机组，这类应用场景下发动机的最高转速往往能突破7000rpm，部分赛用机型甚至能达到万转级别，连杆每分钟要承受数千次交变载荷冲击，包括活塞传递来的燃气爆发压力、自身高速往复运动产生的惯性力、曲轴旋转带来的侧向摆动力矩，因此杆身的截面形态设计尤为关键。本次设计的连杆采用了工字形截面杆身，这种截面形态可以在保证结构刚度的前提下尽可能降低自身重量，减少往复运动质量带来的惯性损耗，工字形的筋条厚度经过反复迭代，在活塞销端到曲轴端的过渡区域做了渐变加厚处理，避免应力集中导致的杆身断裂风险，同时杆身表面做了圆弧过渡处理，没有尖锐的棱角，减少加工过程中的应力残留，也能降低高转速下的气流扰动带来的额外损耗。

　　在安装边界的设计上，连杆的小头端采用了整体式圆环结构，用于连接活塞销，内孔的尺寸精度需要和活塞销的外径保持微米级的配合公差，内孔表面设计有储油槽结构，能够在发动机运转过程中存储润滑油，在活塞销与连杆小头之间形成稳定的油膜，减少干摩擦带来的磨损。连杆的大头端采用了分体式斜切结构，斜切角度经过匹配V12发动机的曲轴轴颈尺寸、缸体内部安装空间确定，能够保证在发动机装配过程中，连杆可以顺利通过气缸筒完成与曲轴的连接，大头端的结合面采用了定位销+螺栓的紧固方式，螺栓孔的位置度公差严格控制，保证连杆盖与杆身结合后内孔的圆度不受装配应力影响，避免运转过程中出现轴瓦偏磨的问题。

　　从功能特性来看，这款连杆的大小头中心距经过严格核算，匹配V12发动机的活塞行程与压缩比设计要求，中心距的尺寸公差控制在极小范围内，能够保证每个气缸的燃烧室容积一致性，避免各缸动力输出不均导致的发动机抖动。杆身的重量分布经过优化，大小头的重量配比符合高速内燃机的动平衡要求，在装机前不需要做过多的配重调整就能满足整机动平衡精度要求，减少生产装配环节的工作量。同时连杆的整体外形做了轻量化处理，在非受力区域做了合理的减材设计，在保证结构强度满足最大爆发压力承载要求的前提下，将整体重量控制在合理区间，降低发动机运转过程中的往复惯性力，减少曲轴的负载，提升发动机的转速响应速度。

　　在设计思路上，这款连杆没有采用传统的等截面杆身设计，而是根据受力分布做了变截面优化，靠近小头端的杆身截面尺寸略小，靠近大头端的截面逐步加大，匹配不同位置的受力大小——因为连杆在工作过程中，靠近曲轴大头端需要承受更大的扭矩和摆动力，加大截面可以提升抗弯扭强度，而靠近活塞小头端主要承受轴向的推力和拉力，适当减小截面可以降低往复质量。大小头的过渡区域采用了大圆弧平滑过渡，避免截面突变带来的应力集中，经过有限元仿真验证，在最大爆发压力工况下，连杆整体的应力分布均匀，没有出现应力超过材料屈服强度的区域，安全系数满足高负荷运转的要求。同时连杆的所有棱边都做了倒角处理，避免在装配和运转过程中划伤其他零部件，也减少应力集中点。

　　从实际使用的角度出发，这款连杆的尺寸完全适配主流V12发动机的缸体安装空间，大头端的最大外径尺寸经过核算，在曲轴转动过程中不会与缸体内部、曲轴平衡块发生运动干涉，小头端的宽度匹配活塞销座的间距，装配后活塞在气缸内的往复运动不会出现偏摆，能够保证活塞环与气缸壁的均匀贴合，减少窜机油、漏气等故障的发生概率。连杆大头端的轴瓦安装槽尺寸精度严格匹配标准轴瓦的尺寸，不需要额外加工就可以直接装配标准配件，降低后期维修更换的成本。整体结构设计充分考虑了量产加工的工艺性，杆身的工字形截面可以通过模锻工艺一次成型，不需要过多的后续机加工就能达到尺寸精度要求，适合批量生产应用。
