通风散热型花键安装制动盘结构设计

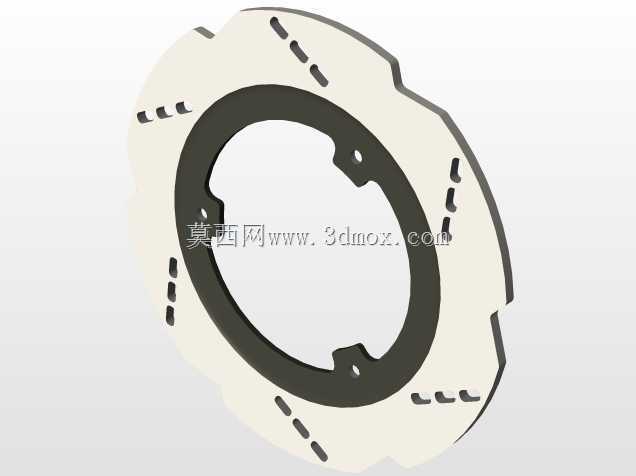

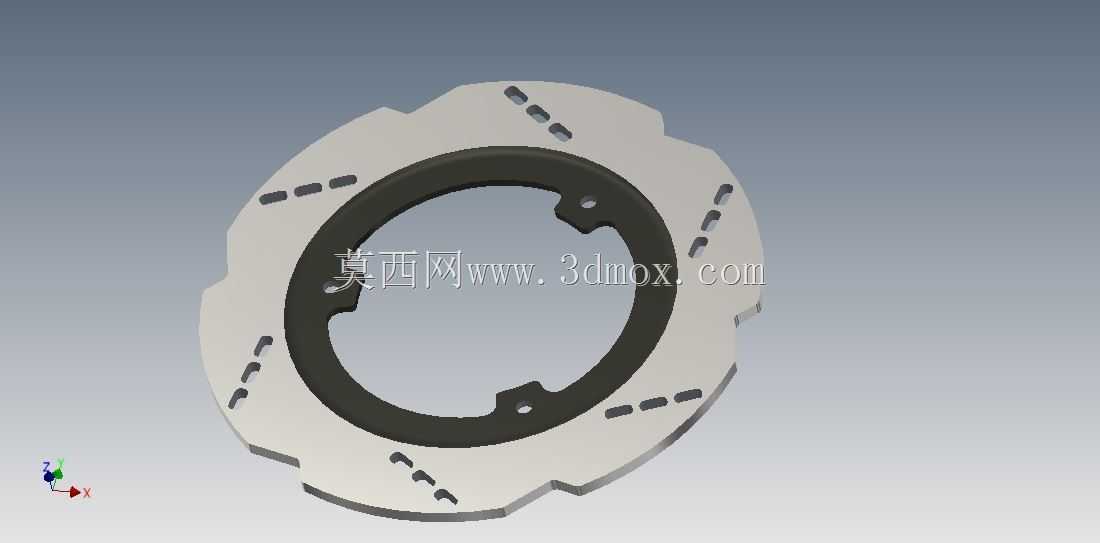

　　在行走类机械的制动系统设计中，制动盘是承担动能转化、实现减速停驶的核心摩擦承载部件，本次设计的这款制动盘，针对中小载荷轮式设备、非道路移动机械的制动工况做了针对性结构优化，区别于传统实心制动盘的厚重结构，整体采用薄型盘式布局，在保证结构刚度的前提下尽可能降低旋转惯量，减少制动过程中对传动系统的冲击载荷。从安装边界来看，该制动盘内圈采用异形花键孔结构，并非标准圆形内孔，孔型轮廓匹配传动轴端的外花键齿形，安装时可直接与传动轴实现周向固定，无需额外加装键连接结构，这种设计一方面减少了装配环节的零件数量，另一方面花键配合的多齿承载特性可分散制动扭矩传递过程中的接触应力，避免单键连接容易出现的应力集中、键槽开裂问题，

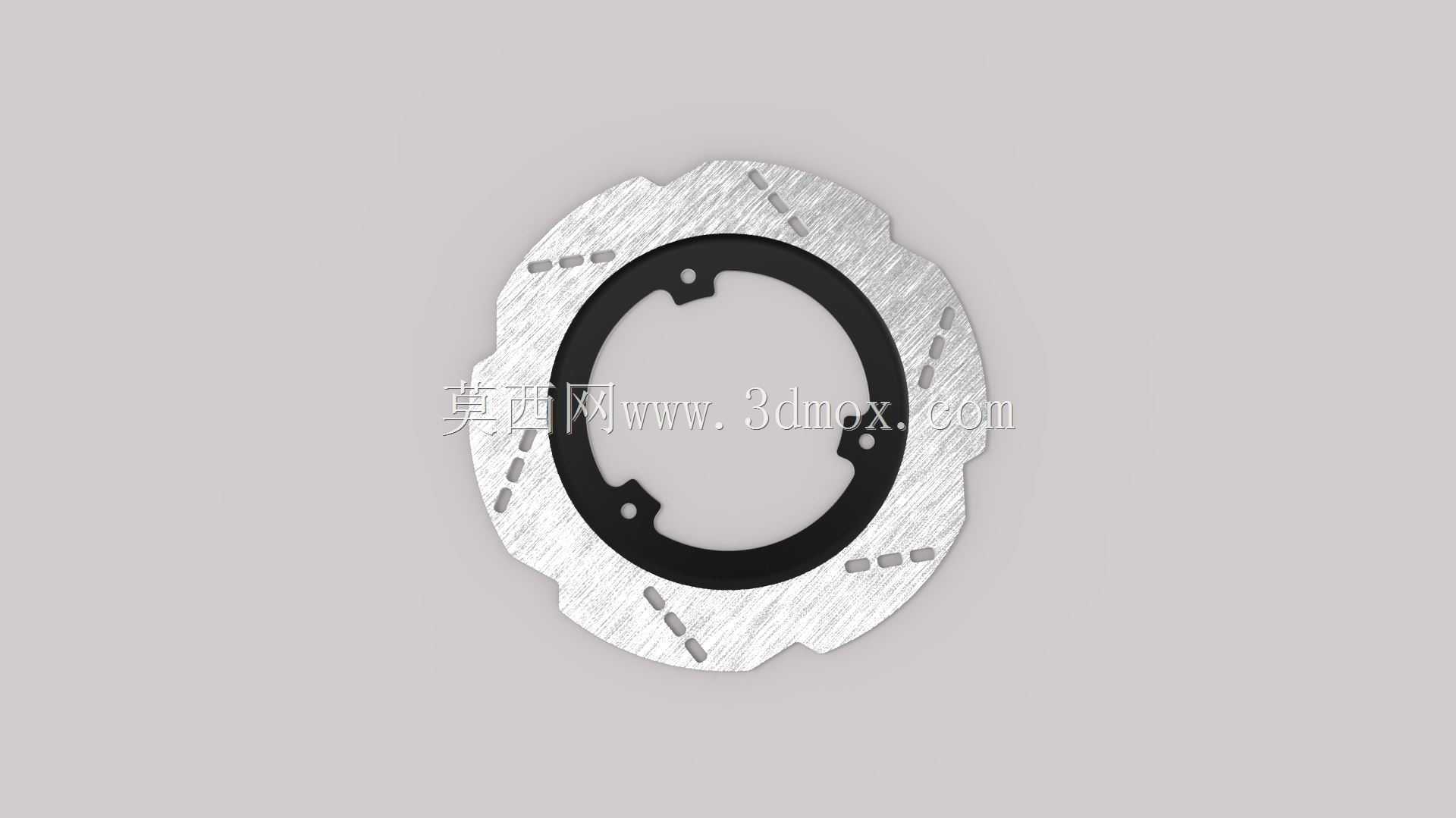

　　内孔周边预留的两个小定位孔，可在装配时与轴端挡片配合实现轴向限位，防止制动盘在高速旋转过程中出现轴向窜动，保证摩擦面与制动钳的平行度，避免偏磨问题。从外形结构来看，制动盘外圈并非整圆结构，而是采用多段圆弧切边的外轮廓，这种设计并非单纯为了减重，切边位置可在制动盘随车轮旋转过程中带动周边空气形成定向流动，配合盘面上均匀分布的多组长条形通风槽，可将制动过程中摩擦产生的热量快速带出摩擦接触面，避免长时间连续制动时盘面温度过高引发摩擦系数衰减、制动效能下降的热衰退问题；每一组通风槽都采用斜向布局，顺着制动盘的旋转方向开设，在旋转时可形成类似离心风扇的导风效果，比径向直槽的通风效率提升近两成，同时槽体边缘做了圆弧倒角处理，

　　避免应力集中导致盘面在冷热交变工况下出现裂纹。在实际应用场景中，这类制动盘可适配全地形车、小型工程机械、场地作业车辆的盘式制动系统，安装时需要保证制动盘两端面的平面度公差控制在0.05mm以内，端面跳动量不超过0.1mm，否则会引发制动踏板抖动、制动异响等问题；盘面的摩擦区域预留了均匀的磨损余量，正常工况下可承受数千次循环制动的磨损需求，盘体材质选用耐磨铸铁材料，表面做了防锈氧化处理，非摩擦面的粗糙度控制在Ra6.3即可，摩擦面的粗糙度需要达到Ra1.6，保证与摩擦片接触时的贴合率超过85%，避免局部接触导致的局部过热问题。设计过程中曾对比过整圆外轮廓与切边外轮廓的风阻与散热表现，整圆结构虽然加工难度更低，但旋转时表面空气流速慢，

　　连续制动十分钟后盘面温度比切边结构高近70摄氏度，容易引发摩擦片烧蚀；而切边结构虽然在铣削外轮廓时需要多走几道加工程序，但散热效率提升明显，同时还能降低整体重量约12%，减少传动轴的旋转惯量，对于需要频繁启停的作业车辆来说，更低的旋转惯量也能减少传动系统的启动负载，提升动力响应速度。另外，盘面的通风槽在设计时特意避开了内圈花键的应力承载区域，所有槽体的末端都预留了足够的实体宽度，保证盘体的抗扭刚度，不会因为开槽导致盘体在承受最大制动扭矩时出现断裂风险，每一组槽的长度、宽度、间距都经过扭矩校核，在满载荷制动工况下，槽体周边的最大应力低于材料屈服强度的三分之一，留有足够的安全余量，可适应复杂工况下的冲击载荷。
