交流稳压设备调节旋钮结构造型

　　这款圆形带防滑凸筋的操作旋钮，是交流稳压供电设备面板上的人机交互核心部件，日常配套在壁挂式、台式交流稳压器的前面板操控区域，也可沿用到调压变压器、接触式调压器、低压配电稳压柜的手动调节工位，一线运维人员在车间配电间、实验室供电端口、小型加工厂稳压供电站点调试输出电压、切换调压档位、微调稳压阈值时，直接握持旋钮转动即可完成参数调整，不需要额外借助工具，戴薄劳保手套操作时也能稳稳施力，不会出现指尖打滑转不动的情况。

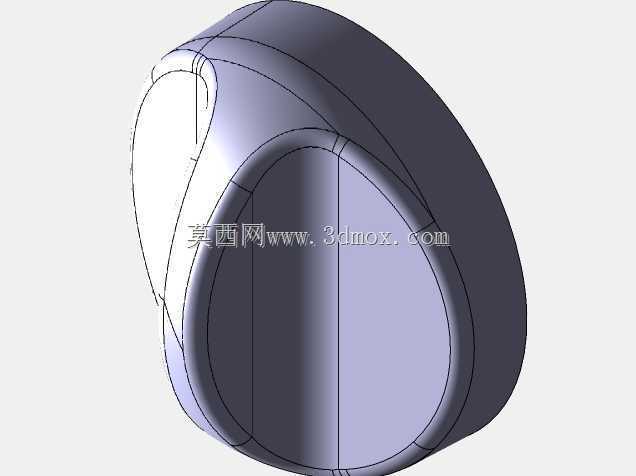

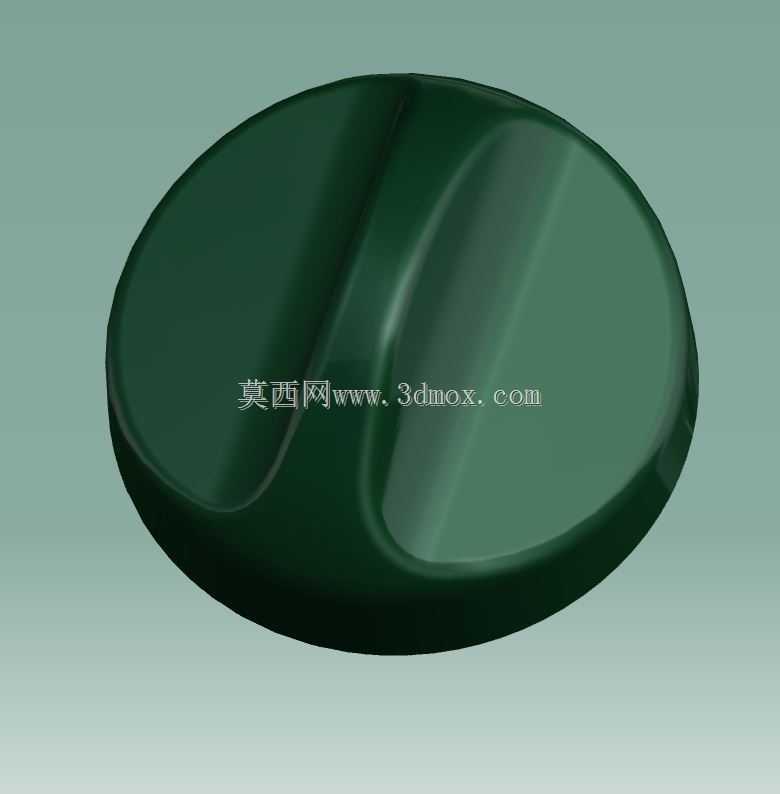

　　从实际装配边界来看，这类旋钮整体为矮扁圆盘造型，底部预留标准的D型轴孔或者一字槽卡口，直接压合套在稳压器面板伸出的电位器轴、调压转轴端部，常规适配的转轴直径在6mm到8mm区间，旋钮整体外径控制在35mm到45mm之间，厚度在12mm到18mm范围，安装后凸出面板的高度不会超过20mm，既不会因为凸出过多被过往物料磕碰误碰移位，也不会因为厚度太薄导致手指握持时没有足够的施力接触面。圆盘顶面做了两道对称隆起的弧形凸筋，凸筋顺着旋钮径向从中心延伸到圆盘外缘，凸筋的隆起高度在3mm到4mm，两道凸筋之间形成内凹的弧形指槽，手指搭放在指槽位置时，指腹刚好贴合凹陷曲面，转动时扭力可以直接顺着凸筋传递到转轴，不需要刻意用力按压就能带动转轴顺畅旋转。旋钮的外边缘做了整圈小圆角过渡，没有尖锐棱角，操作人员快速调节时即使手掌蹭到旋钮边缘，也不会被刮伤，圆盘底面和面板接触的位置预留了0.5mm的环形避让间隙，旋钮转动时不会和面板表面的丝印字符、贴膜产生摩擦剐蹭，长期旋转也不会磨花面板标识。

　　设计这款旋钮的结构时，首先要匹配稳压器的实际操作逻辑：交流稳压器的调压转轴通常需要0到270度的旋转行程，旋钮顶面的凸筋本身就可以作为档位指向标识，不需要额外在旋钮表面粘贴指示标，凸筋的指向位置直接对应面板上印刷的电压刻度、档位标记，运维人员站在设备前一眼就能看清当前调节位置，避免误调电压导致后端供电设备异常。材质选型上这类旋钮一般采用ABS或者尼龙注塑成型，表面做哑光磨砂处理，不容易沾附车间里的油污、灰尘，长期使用后也不会因为手汗残留导致表面发黏，塑胶本身的韧性足够，操作人员偶尔用力过猛扳动旋钮时，不会像硬质脆性材料那样出现崩裂缺口。建模过程中需要重点把控几个配合细节：轴孔和调压转轴的配合公差选H8/h7，压装后既不会出现转轴空转、旋钮跟转失效的问题，也不会因为配合过紧导致后期维护拆卸时把电位器轴掰弯；顶面的两道凸筋和圆盘主体做一体化加厚过渡，凸筋根部的圆角不小于R2，避免注塑成型时根部出现缩痕、应力集中，长期反复受力后凸筋从根部断裂；旋钮外缘的拔模斜度设置在1.5度到2度之间，方便注塑开模时顺利脱模，外表面不会留下拉伤划痕。

　　在不同的稳压设备场景里，这款旋钮的适配性也可以灵活调整：如果是用在大容量工业稳压柜上，操作人员调节时需要的扭力更大，可以把旋钮外径加大到50mm，利用更大的力臂降低转动所需的握持力；如果是用在小型桌面式交流稳压器上，就可以把外径缩小到30mm，适配小巧的设备面板布局，不会占用过多面板空间。旋钮的转动行程两端可以配合设备内部的限位结构，避免旋转超过调压转轴的极限角度把内部电位器扭坏，圆盘底部还可以增加一圈浅定位凹点，和面板上的定位弹珠配合，调节到常用电压档位时会发出清晰的段落触感，操作人员不用紧盯刻度也能感知到档位是否卡入到位。这类旋钮虽然是稳压设备里的小型操作零件，但直接关系到设备调节的顺畅度和操作安全性，结构建模时所有曲面都做连续顺滑过渡，没有突兀的折面，握持手感饱满，长期反复操作也不会让操作人员指尖产生不适感，完全满足配电稳压场景下高频手动调节的使用需求。
