这类带复合阻尼层的环形制动轮,常配套在中小型起重设备、输送线驱动端、轻载工程机械的行走机构上,作为制动系统的核心摩擦承载件使用,工作时配合抱闸式制动块完成机构的减速与驻车锁止。不同于纯钢制制动轮的硬接触摩擦设计,该结构在外圈包覆了一层高摩擦系数的橡胶阻尼层,制动接触时不会出现金属间的硬冲击,既能降低制动瞬间的异响,也能减少制动块的磨损速率,延长摩擦副的整体更换周期。

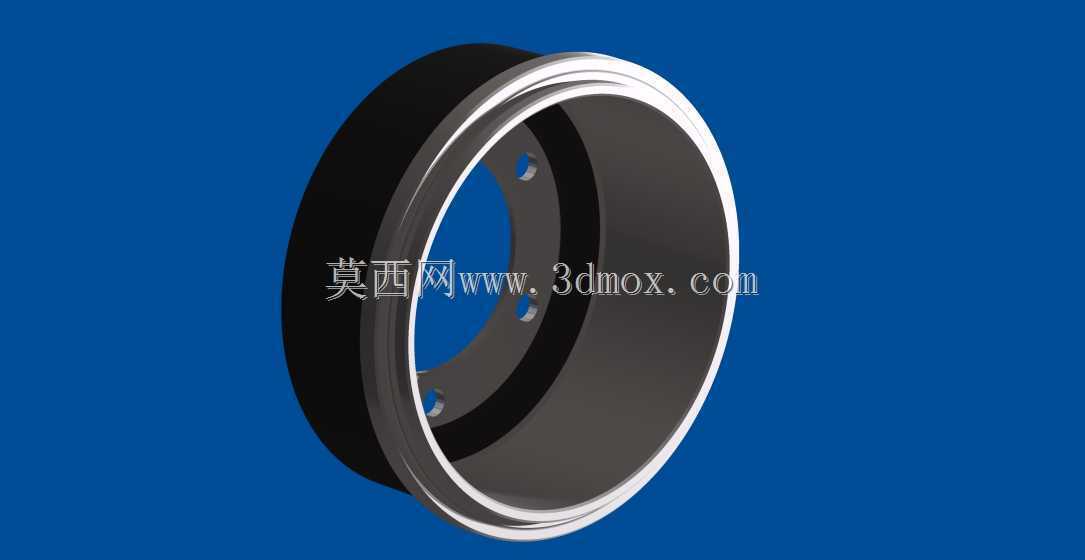

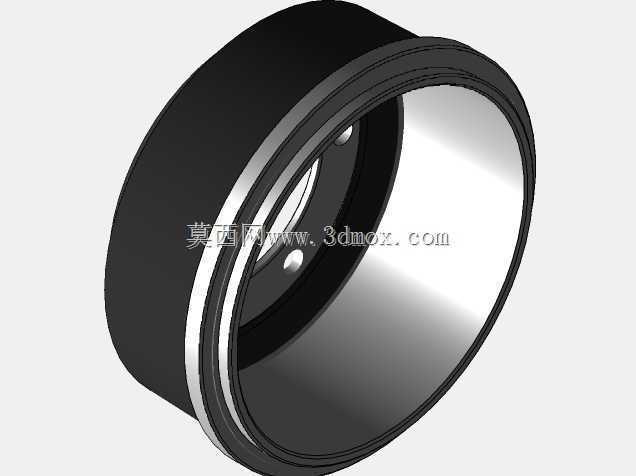

从结构设计逻辑来看,该零件采用同轴双层嵌套结构,内层为钢制承载基体,外圈通过硫化工艺粘接橡胶阻尼层,基体端面均匀分布多个安装通孔,用于和驱动轴端的连接法兰实现螺栓固定,安装时需保证端面跳动量控制在0.1mm以内,避免制动时出现偏磨导致制动力矩不稳定。基体的内孔与轴端采用过渡配合,装配时需涂抹防锈润滑脂,防止长期使用后出现锈蚀粘连,方便后期维护拆卸。
设计过程中首先要确定的是制动轮的有效摩擦直径,该尺寸直接决定了额定制动力矩的输出范围,直径过大会导致制动瞬间冲击载荷过大,对驱动轴的抗扭强度提出额外要求,直径过小则会出现制动力不足,驻车时存在溜动风险。外圈橡胶层的厚度经过匹配计算,过薄会导致缓冲吸振能力不足,制动时刚性冲击明显,过厚则会在长期挤压下出现永久变形,导致摩擦面失圆,影响制动平顺性。
在实际应用场景中,这类制动轮适配的制动块多为树脂基摩擦材料,工作时接触比压控制在0.3-0.8MPa区间,既能保证足够的摩擦力矩,也不会过快损耗橡胶阻尼层。安装边界上需要预留足够的径向空间,保证制动臂开合时不会和周边的机架、护罩产生干涉,轴向位置需要和制动块的摩擦面完全对中,错位量不能超过2mm,否则会出现局部接触过热,导致橡胶层过早老化开裂。
结构细节上,钢制基体的边缘做了圆弧倒角处理,避免硫化粘接时橡胶层出现应力集中,在频繁制动的温度交变工况下出现脱层问题。端面的安装孔采用沉孔设计,螺栓装配后头部不会突出端面,防止旋转过程中剐蹭周边部件。橡胶层的表面做了细微的网状纹理处理,初期磨合阶段可以快速排出摩擦面的磨屑,避免磨屑嵌入导致摩擦系数波动,同时也能在潮湿工况下破除接触面的水膜,保证湿态下的制动力矩稳定性。
从工况适配角度,该结构的制动轮适合在环境温度-20℃到60℃的区间内工作,避免长期在高温环境下使用导致橡胶层加速老化,也不适合在有矿物油、腐蚀性介质的环境中服役,防止橡胶被腐蚀溶胀失去摩擦性能。日常运维中需要定期检查橡胶层的磨损量,当剩余厚度小于设计值的三分之一时需要及时更换,同时检查钢基体和橡胶层的粘接状态,若出现局部脱层要立即停机更换,避免制动时橡胶层脱落引发安全事故。
建模过程中需要重点保证同轴度公差,钢基体内孔、外圆安装面、橡胶层外圆三者的同轴度要控制在0.05mm以内,端面和轴线的垂直度公差不超过0.08mm,这些形位公差直接决定了装配后的运转平稳性。橡胶层和钢基体的结合面做了滚花处理,增大粘接接触面积,提升粘接强度,避免大制动力矩下出现相对滑动。
