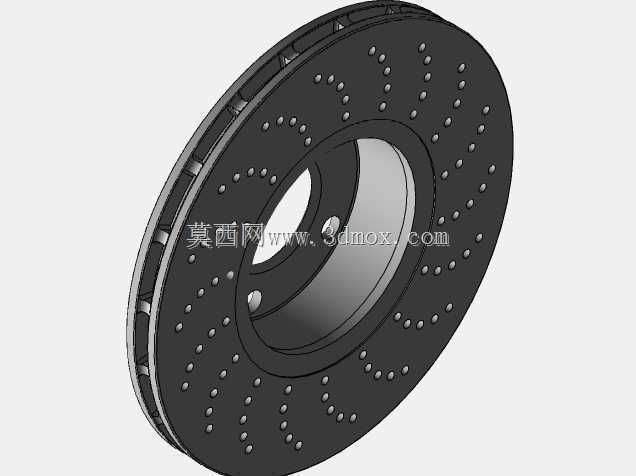

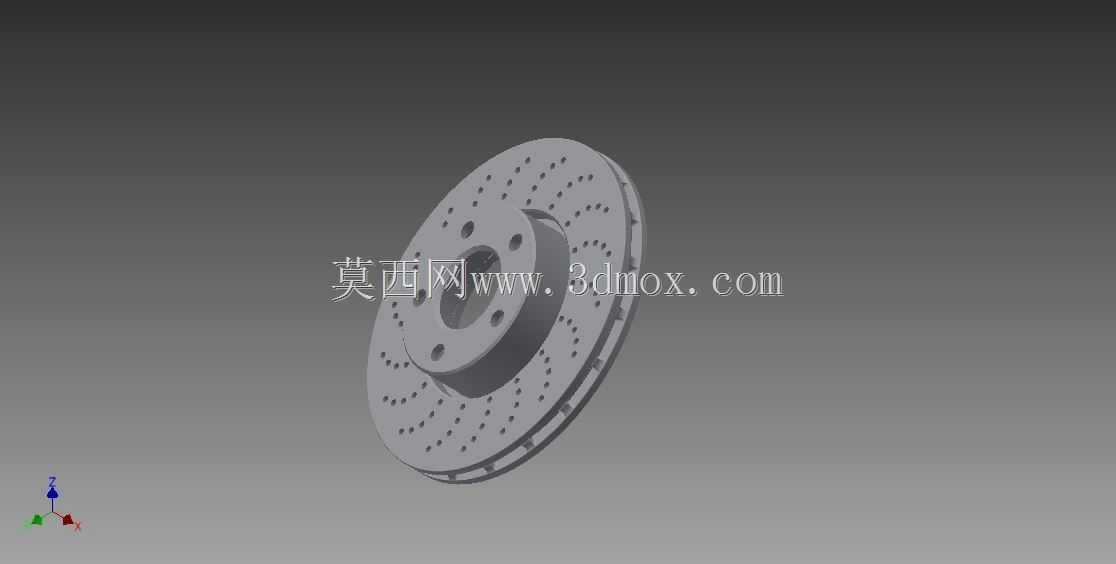

盘式制动结构是当前乘用车辆、轻型商用车辆制动系统的主流配置,相比传统鼓式制动,其散热效率更高、热衰退抗性更强、涉水后制动性能恢复速度更快,在连续下坡制动、高频点刹的城市拥堵路况、高速紧急制动场景下都能保持更稳定的制动力输出,是整车行驶安全的核心功能部件。本次建模的制动盘采用通风打孔式结构设计,整体为回转类盘状构件,核心摩擦工作面为两侧平行的环形平面,是与制动片接触产生制动力矩的核心区域,盘面均匀分布的轴向通孔并非装饰性结构,一方面可以在制动过程中引导气流穿过盘体,带走摩擦产生的大量热量,降低连续制动时的盘体温度,避免高温导致的制动片摩擦系数骤降问题,另一方面可以及时排出制动片磨损产生的粉尘,减少粉尘在摩擦面的附着,维持摩擦面的接触平整度,同时在涉水行驶时,孔洞可以快速打破盘面水膜,避免水滑导致的制动失效。
从结构设计逻辑来看,该制动盘的中心安装区域设置了带均布螺栓孔的轮毂连接座,连接座与外圈摩擦环之间通过一体成型的辐条式支撑结构连接,中间预留的通风间隙可以让车辆行驶时的迎面气流从盘体内侧穿过,形成内外双重散热通道,相比实心盘的散热效率提升40%以上。安装边界上,中心定位孔的尺寸与乘用车前轮轮毂的轴头尺寸匹配,周围的螺栓孔分布圆直径、螺栓孔孔径均对应常规乘用车的轮毂螺栓规格,安装时可以直接通过轮毂螺栓将制动盘固定在轴头法兰上,安装端面的平面度公差控制在0.02mm以内,避免安装后出现盘体端面跳动过大,导致制动时方向盘抖动、制动片偏磨的问题。摩擦环的外径尺寸适配16-18寸轮毂的安装空间,盘体总厚度符合常规浮动卡钳的制动间隙要求,不需要额外调整卡钳安装位置即可完成适配。
在实际工程应用中,这类打孔通风制动盘多用于家用乘用车的前轮制动,因为车辆制动时重心会向前轴转移,前轴需要承担70%以上的制动力,制动负荷远大于后轴,对制动盘的散热能力、抗热变形能力要求更高。设计过程中需要重点考量几个核心参数:首先是摩擦面的平面度与平行度公差,这直接决定了制动时的接触均匀性,如果公差超标会导致制动踏板抖动、制动噪音增大;其次是打孔的孔径与分布密度,孔径过大会减少摩擦面的有效接触面积,降低制动力矩,孔径过小则散热、排水、排粉的效果不足,孔的分布需要避开摩擦环的应力集中区域,避免长期制动冷热交替下出现盘体开裂的问题;另外盘体的壁厚设计需要兼顾热容量与轻量化要求,壁厚过薄会导致热容量不足,连续制动时升温过快,壁厚过厚则会增加簧下质量,影响车辆的悬挂响应与操控性能。
建模过程中需要严格遵循回转类零件的建模逻辑,先通过草图绘制盘体的轴向截面轮廓,通过旋转特征生成盘体基础实体,再通过圆周阵列特征生成所有的散热孔与安装螺栓孔,最后对安装面、摩擦面进行公差预留,对边角位置做倒角处理,避免安装时出现锐边割伤、应力集中的问题。这类模型可以用于制动系统的结构教学、卡钳匹配的干涉检查、制动散热仿真的几何前处理,也可以作为汽车维修专业的教具模型,帮助从业者理解盘式制动的结构组成与装配关系。需要注意的是,实际量产的制动盘会根据车型的整备质量、最高车速、制动性能要求调整盘体直径、厚度、通风道结构与打孔参数,不同车型的安装孔位、中心孔尺寸也存在差异,选型替换时需要严格核对安装边界尺寸,避免出现无法安装、制动干涉的问题。
