双活塞摩托车液压制动卡钳结构设计

　　在两轮机动车的行走安全系统中，制动卡钳是直接决定制动效能、骑行安全边界的核心执行部件，这款双活塞结构的摩托车制动卡钳，主要适配中小排量跨骑、踏板类摩托车的前轮或后轮制动回路，也可在改装场景下用于同规格安装位的越野摩托、电动两轮车制动升级。从实际装车工况来看，这类卡钳需要承受频繁制动带来的液压冲击、摩擦生热，同时要兼顾轻量化与结构刚性，避免长时间制动后出现形变导致制动力衰减、刹车偏磨等问题。

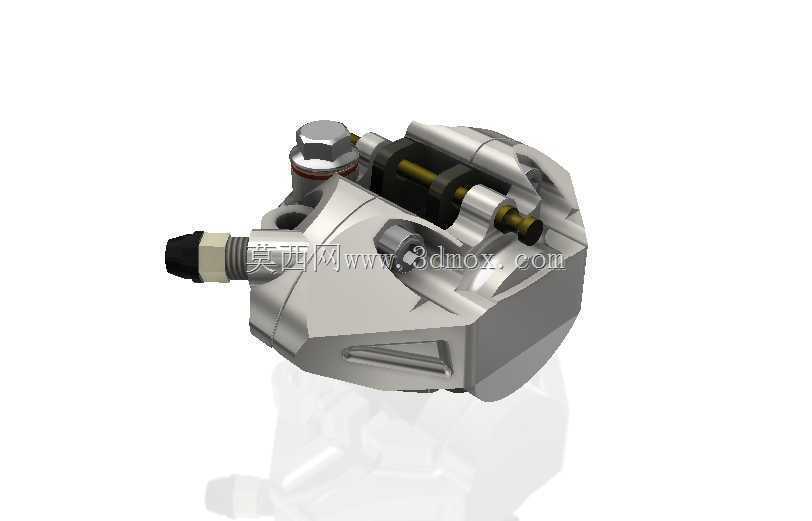

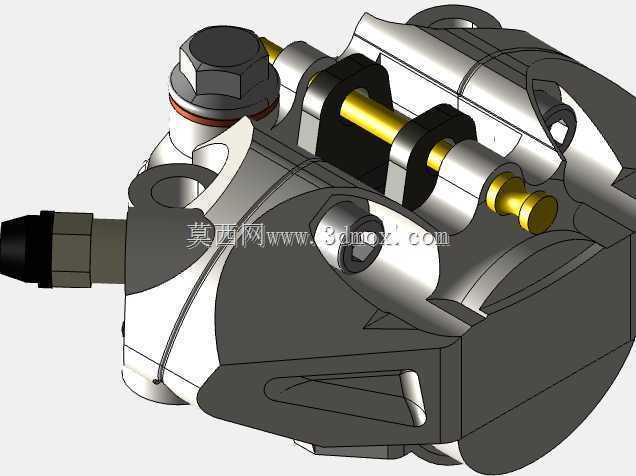

　　设计层面，这款卡钳采用对置？不，是同侧布置的双活塞推动结构，两个活塞在制动液压力作用下同步推动摩擦片贴合刹车盘，相比单活塞卡钳，双活塞结构可以让摩擦片的受力更均匀，单位面积的压力分布更平缓，既可以减少摩擦片的偏磨损耗，也能在同等制动液压力下获得更大的制动力矩输出，同时避免单侧受力导致的刹车盘形变抖动。卡钳本体采用一体化的铸铝壳体构型，壳体上预留了刹车油管的安装接口、放气螺钉位以及安装固定的耳座，安装耳座的孔位间距、同轴度直接决定了卡钳装车后与刹车盘的平行度，建模过程中需要严格控制安装面的平面度公差，避免装车后出现摩擦片拖滞、刹车异响的问题。

　　从安装边界来看，这类卡钳的安装孔位需要匹配前减震或后摇臂上的卡钳支架定位尺寸，活塞的伸出行程需要预留足够的摩擦片磨损余量，通常活塞的最大伸出量要覆盖摩擦片从全新厚度到磨损极限的厚度差，同时预留1-2mm的安全行程，避免摩擦片磨损到极限后活塞脱出油缸造成制动失效。卡钳内侧的空腔尺寸需要匹配对应规格的刹车盘厚度与直径，通常这类双活塞卡钳适配220-260mm直径、4-5mm厚度的通风或实心刹车盘，空腔与刹车盘之间的单侧间隙需要控制在0.5-1mm之间，间隙过大会导致刹车手柄行程过长，制动力响应滞后，间隙过小则容易在刹车盘受热形变后出现拖磨，增加行车阻力。

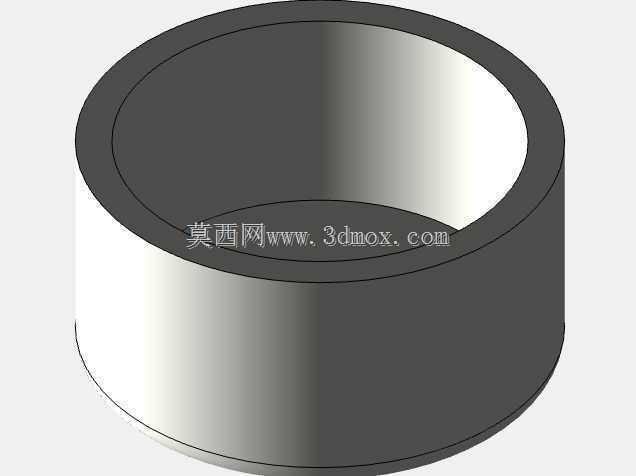

　　功能特性上，卡钳内部的油缸与活塞之间设计有密封圈槽，矩形密封圈除了实现液压油的密封之外，还承担着活塞回位的作用，当制动液压力释放后，密封圈的弹性形变会带动活塞回退微小距离，让摩擦片与刹车盘之间恢复合理间隙，这一结构的尺寸设计直接决定了刹车的手感与回位可靠性，建模时需要严格匹配密封圈的线径、槽深与槽宽，过盈量过大容易导致活塞回位不畅，过盈量不足则会出现液压油渗漏、制动压力建立缓慢的问题。卡钳顶部的放气螺钉结构用于排出制动回路中的空气，避免空气压缩导致的刹车软、制动力不足问题，放气螺钉的密封锥面需要与卡钳本体的锥面紧密贴合，密封锥面的角度公差通常控制在1度以内，保证高压下无渗漏。

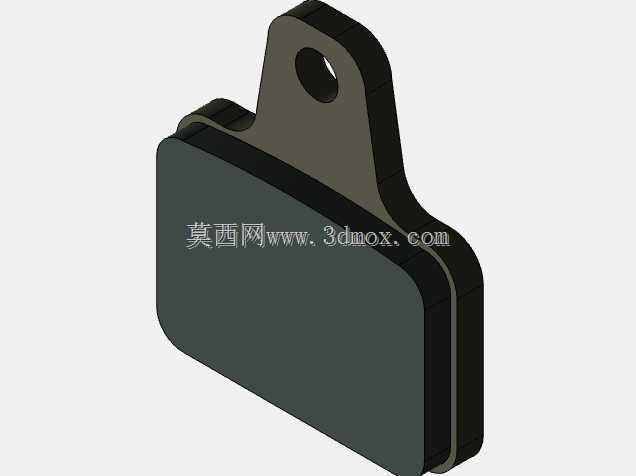

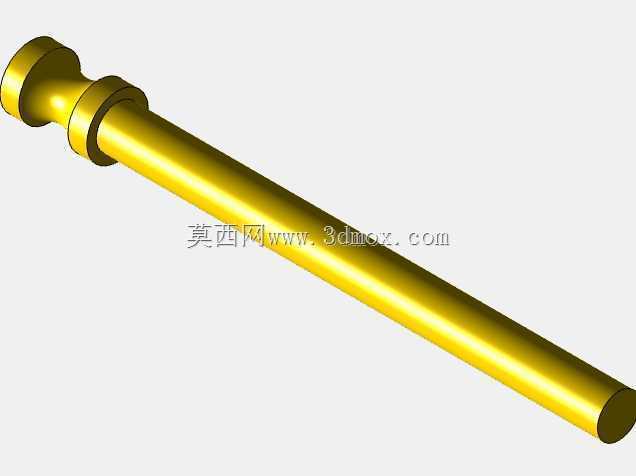

　　实际应用场景中，这类卡钳的工作环境相对恶劣，会长期暴露在泥水、沙尘、雨水环境中，因此活塞表面通常做硬质阳极氧化处理，提升耐磨与耐腐蚀性能，卡钳本体的外表面做喷塑或烤漆处理，避免铸铝壳体出现氧化腐蚀。在建模过程中，除了核心的液压腔、活塞、安装位结构之外，还需要考虑摩擦片的导向销结构，导向销需要保证摩擦片可以沿轴向平滑移动，同时限制摩擦片的径向窜动，避免制动时出现异响。导向销与销孔之间的配合间隙通常控制在0.02-0.05mm之间，间隙过大容易导致摩擦片晃动，间隙过小则会在泥沙进入后出现卡滞，导致摩擦片无法回位。

　　从结构设计的思路来看，这款卡钳在保证结构强度的前提下，在壳体非受力区域做了减重凹槽设计，既可以降低卡钳的整体重量，减少簧下质量，提升摩托车的悬挂响应性能，也可以增加壳体的散热面积，帮助制动过程中产生的热量更快散发，减少高温下制动液汽化、摩擦片摩擦系数衰减的热衰退问题。刹车油管的接口采用标准的螺纹连接规格，适配通用的摩托车制动油管接头，不需要额外定制连接件，方便售后更换与维修。卡钳的整体外形轮廓做了圆角过渡处理，避免尖锐棱角在安装、维修过程中造成磕碰损伤，同时也能减少应力集中，提升壳体的抗疲劳强度，在长期的液压脉冲压力作用下不会出现壳体开裂的问题。

　　需要注意的是，这个结构模型为等效构型建模，核心的安装尺寸、活塞行程、接口规格可以作为选型参考与结构设计的基础参照，在实际量产开发过程中，还需要结合有限元分析对壳体的受力薄弱区域做强度校核，根据实际使用的制动液标号、摩擦片材质参数调整密封圈的材质选型与活塞回位量，同时通过台架试验验证卡钳的耐压性能、疲劳寿命、制动效能衰退率等核心指标，才能满足实际装车的使用要求。对于三维建模从业者而言，这类卡钳模型可以帮助理解液压制动部件的工作原理、装配关系与尺寸配合逻辑，在进行两轮车制动系统设计、改装件开发时，可以作为基础构型参考，根据具体的车型参数、性能要求调整对应尺寸，完成适配特定车型的制动卡钳设计。
