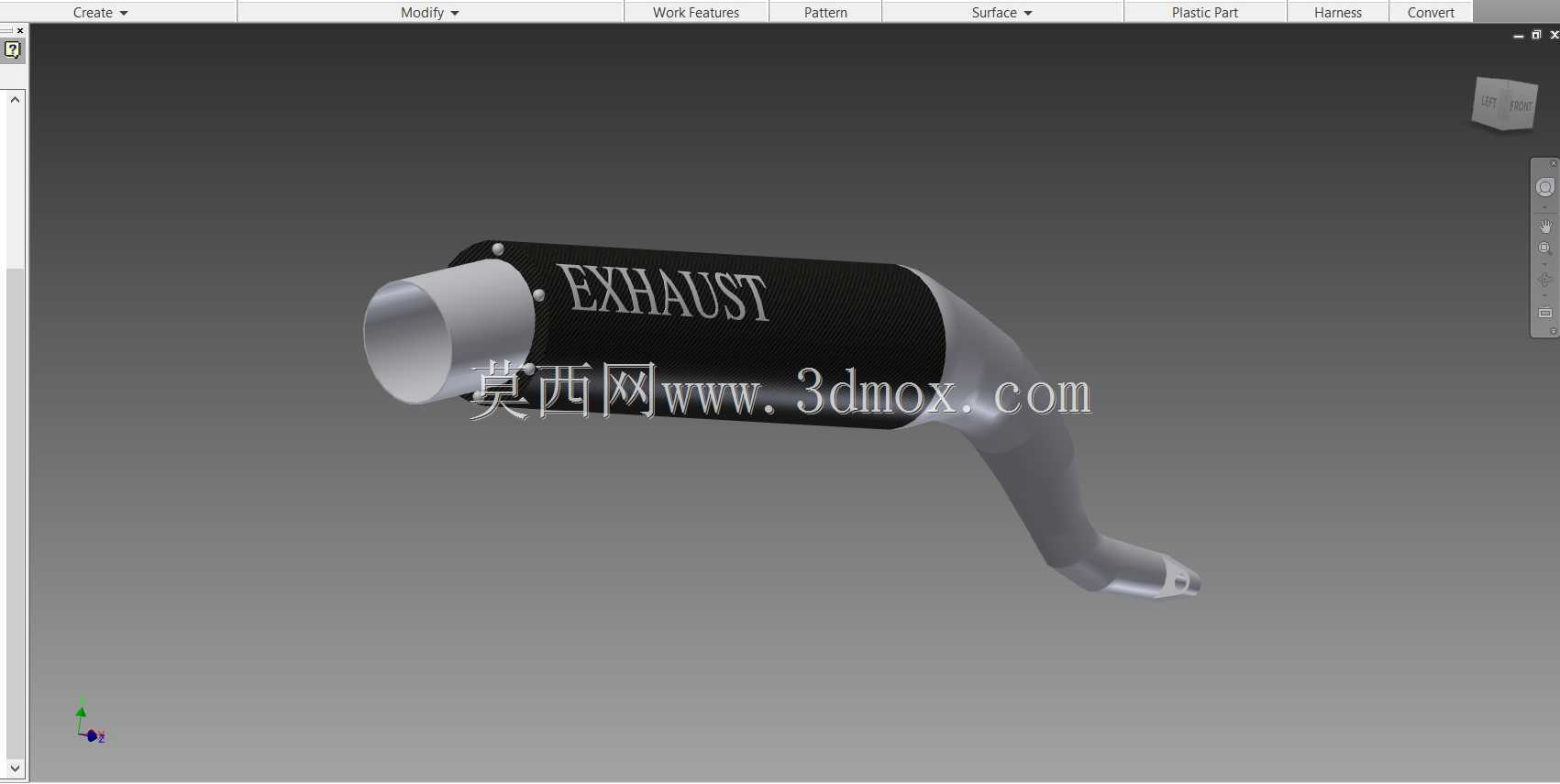

机车排气消声管路结构三维设计

项目分类:通用机械零部件 发布时间:2024-09-25 ID:776470
  • 机车排气消声管路结构三维设计

  这套排气结构的建模,最初是在做小型内燃动力设备排气系统改型时随手搭建的验证模型,核心是把排气导流、消声、安装适配几个核心需求在三维环境里做干涉校验,避免后期开模或者焊接装配时出现空间冲突。从实际应用场景来看,这类弯管加筒身的排气结构,不光用在跨骑式摩托、全地形车这类小型内燃机车上面,小型通用发电机组、园林机械的内燃动力单元,也会用到同结构逻辑的排气组件,核心作用是把内燃机做功后排出的高温高压废气,顺着管路导向设备外侧的安全区域,同时通过筒身内部的扩容、阻尼结构消减排气脉冲带来的噪音,避免高温废气直接冲刷设备线束、塑料覆盖件引发老化或者起火风险。

  做结构设计的时候,首先要卡的是安装边界:进气端的对接法兰尺寸要和动力单元的排气出口完全匹配,法兰面的螺栓孔位公差要控制在0.1mm以内,保证密封垫压紧后不会出现漏气,高温废气漏出不光会带来噪音异常,还可能灼伤周边的线路。弯管段的曲率是反复调整过的,不能出现过小的折弯半径,不然会增大排气背压,直接影响内燃机的动力输出效率,甚至会导致排气温度过高引发动力衰减;弯管的走向要完全避开周边的车架结构、悬挂摆臂、制动管路,在设备满载跳动、转向打满的极限工况下,也要保留至少15mm的安全间隙,防止行驶震动中管路和周边部件发生磕碰磨损。

  筒身部分的设计,首先考虑的是扩容消声的容积需求,筒身直径和长度的比例要匹配对应排量动力的排气流量,不能为了外观好看盲目做细,不然消声效果会大打折扣;筒身表面的标识区域是预留的激光打标位置,不会额外增加凸起结构,避免后期安装外覆盖件时出现干涉。筒身和前后弯管的连接段,做了阶梯式的插接定位结构,焊接的时候可以直接卡入定位,不需要额外做工装固定,能有效减少焊接变形带来的位置偏移。尾端的出气口做了微收的导流结构,能引导废气向斜下方排出,避免直吹后方的行人或者路面扬尘,同时也能在一定程度上抑制排气尾哨的异常噪音。

  建模过程中特意把管壁厚度做了参数化设置,不同位置的壁厚可以根据实际使用的材质调整:如果用不锈钢板材冲压焊接,壁厚可以设置在1.2-1.5mm,兼顾轻量化和结构强度;如果用普通碳钢材质做防腐喷涂,壁厚可以加到2mm,提升抗锈蚀能力和使用寿命。安装吊耳的位置是在三维环境里结合整车重心做的受力校核,吊耳的焊接位置选在管路振动的节点处,配合橡胶减震吊块,能把排气系统的震动传递降到最低,避免整车行驶中出现排气共振的麻脚感。另外整个管路的弯折角度,也考虑了后期量产的加工可行性,所有弯管段的弯曲半径都满足常规弯管机的加工参数,不需要定制特殊的弯管模具,能有效降低量产的加工成本。

  在做结构校验的时候,还特意模拟了设备极限倾斜工况下的冷凝水排出路径,在筒身最低的位置预留了冷凝水排水孔的位置,避免冬季使用时废气里的水汽在筒身内部结冰,堵塞排气通路导致动力熄火。整个结构的所有连接位置都做了圆弧过渡,没有尖锐的直角凸起,一方面是减少应力集中,避免长期震动下出现焊缝开裂,另一方面也能避免装配和维修过程中锋利边角划伤操作人员。
