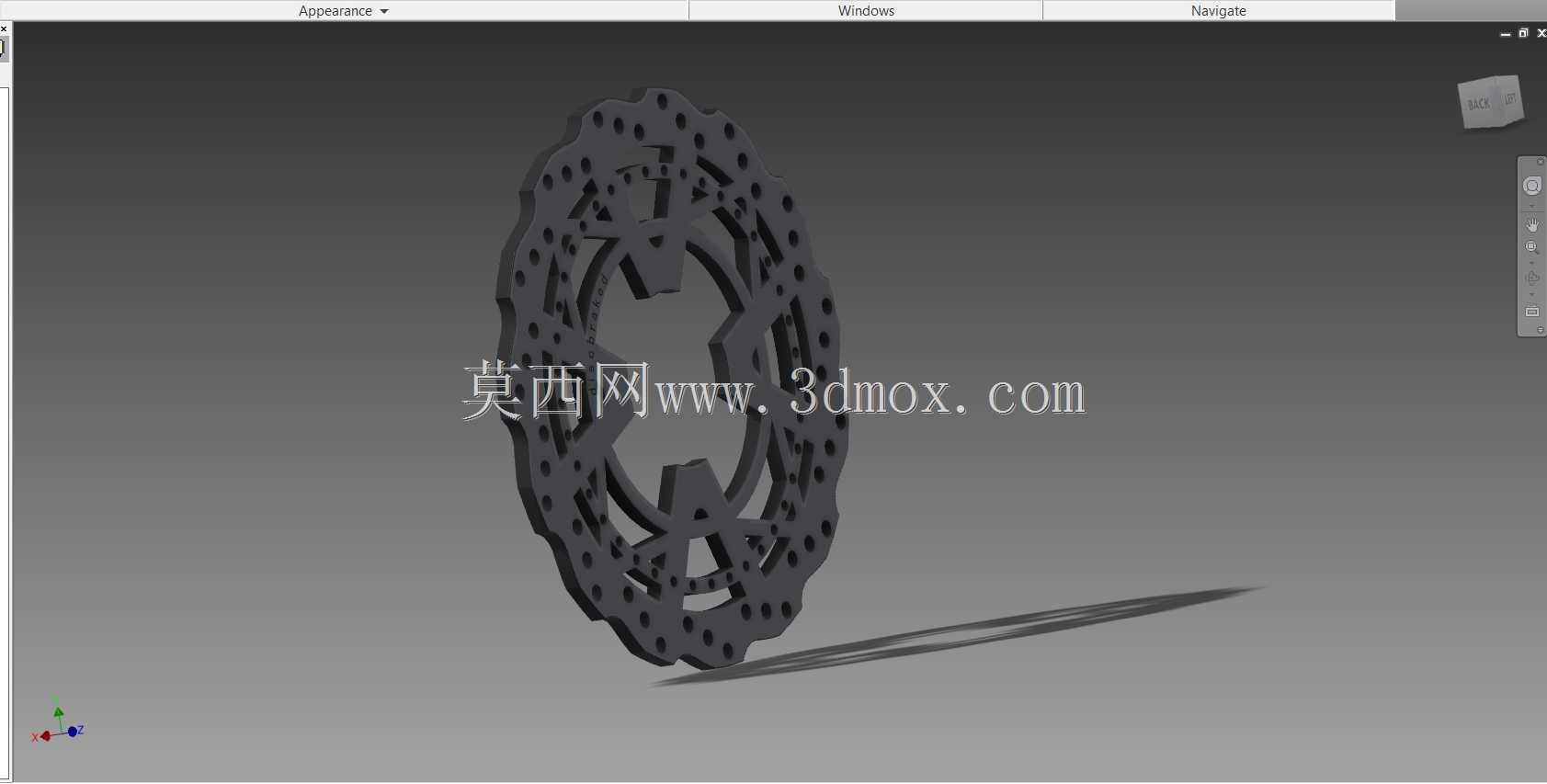

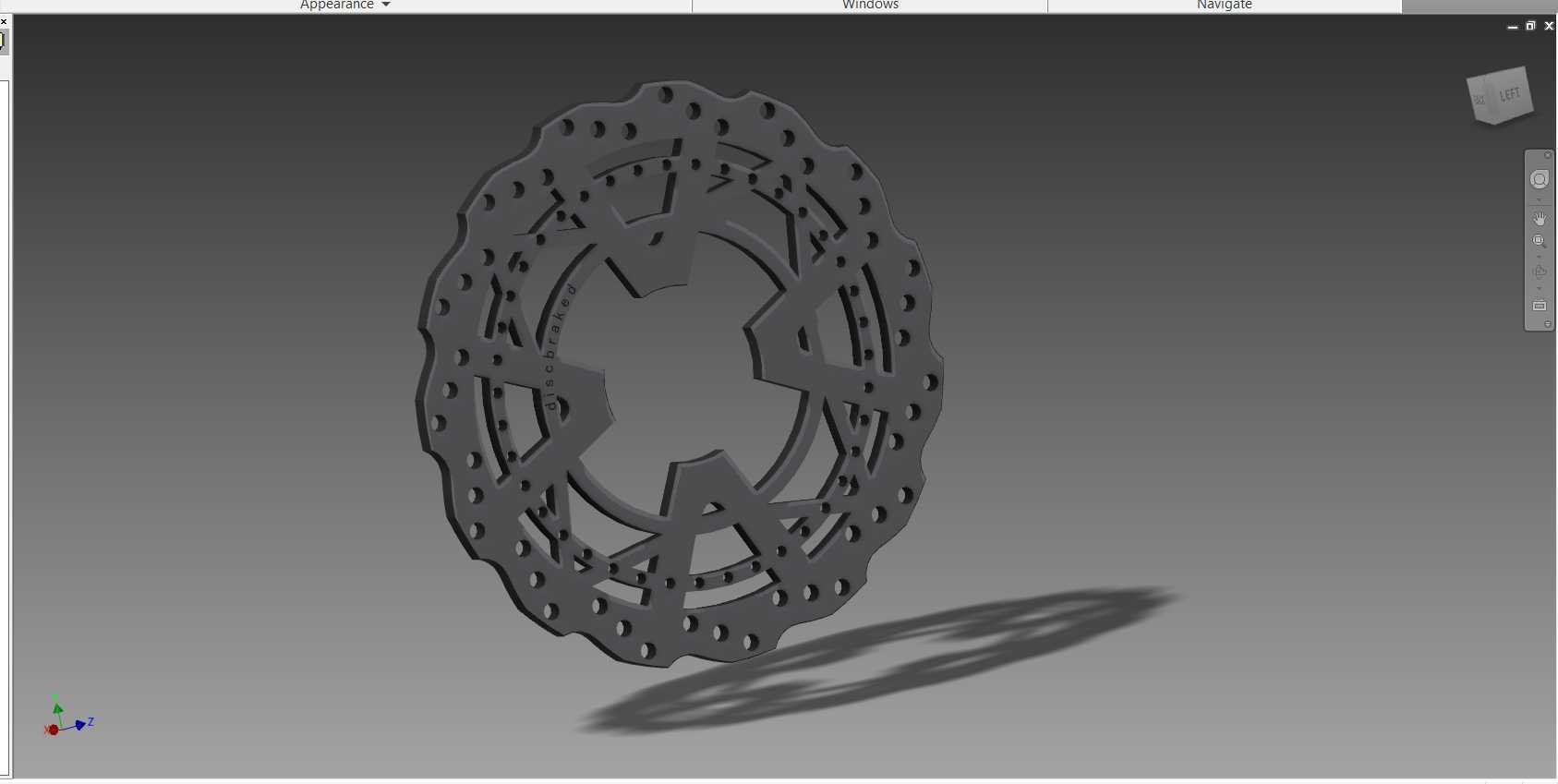

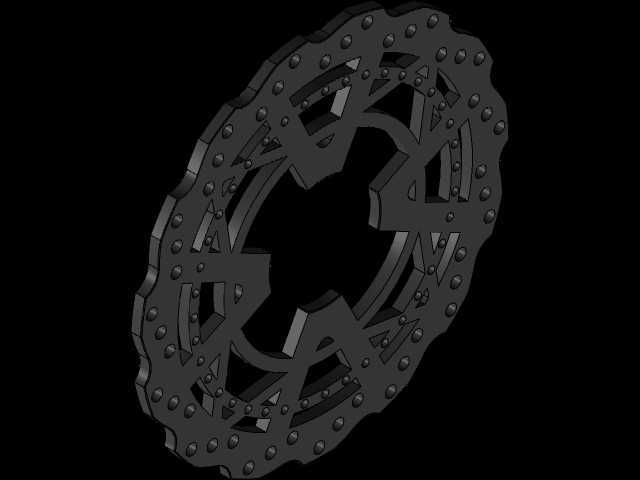

摩托车用通风散热盘式制动结构

　　在两轮机动车的制动系统设计中，盘式制动结构凭借散热快、制动效能稳定、抗热衰退性能优异的特点，已经逐步替代传统鼓式制动，成为中大排量摩托车型的标准配置。本次呈现的盘式制动结构，针对中小排量街车、踏板车的前轮制动工况设计，整体采用环形镂空布局，制动盘本体沿圆周方向均匀排布多组散热通孔与减重缺口，既能够在连续制动过程中加快空气流通，带走摩擦产生的高温，避免制动盘因过热出现形变、摩擦系数下降的问题，也能有效降低非簧载质量，提升车辆悬挂系统的响应速度。

　　从实际安装边界来看，该制动盘的中心安装位采用六齿花键配合结构，可直接匹配对应车型的前轮轮毂安装座，安装时无需额外加工转接法兰，中心定位孔的公差控制在H7级，能够保证制动盘与轮毂的同轴度，避免制动过程中出现抖动、异响问题。制动盘的外径尺寸适配12-14寸前轮辋的安装空间，摩擦面的有效宽度匹配常规对置双活塞、单活塞浮动卡钳的摩擦片接触范围，安装时卡钳支架与制动盘的端面跳动量需控制在0.05mm以内，才能保证制动过程中摩擦片贴合均匀，不会出现偏磨、制动踏板打手的问题。

　　设计过程中，首先针对城市通勤工况下频繁制动的使用场景，确定了制动盘的厚度参数，整体采用高碳铸铁材质的设计基准，摩擦面的平面度公差控制在0.02mm以内，保证制动时摩擦片与盘面的接触面积达到90%以上。盘面的镂空结构并非随意排布，每一组通孔与缺口的位置都经过动平衡校核，在去除多余材料的同时，保证制动盘高速旋转时的动平衡量满足G16级精度要求，避免车辆高速行驶时前轮出现摆动。镂空结构的边缘全部做了R2圆角过渡处理，能够减少应力集中，避免制动盘在反复冷热交替的工况下出现裂纹，延长部件的使用寿命。

　　从功能特性来看，该盘式制动结构在常规干燥路面的制动工况下，能够提供稳定的摩擦系数，当车辆以50km/h时速行驶时，制动距离可控制在12米以内，满足两轮机动车的安全制动要求。在雨天涉水工况下，盘面的镂空槽能够快速刮除摩擦片与盘面之间的水膜，让制动系统在涉水后1-2次制动即可恢复正常制动力，避免出现水衰退问题。日常使用过程中，该结构的维护成本较低，当摩擦片磨损到极限位置后，只需更换摩擦片即可，制动盘只要磨损量未超过1mm的极限值，就可通过光盘处理重复使用。

　　在结构细节处理上，制动盘的安装面与摩擦面之间设计有0.5mm的高度差，能够保证安装时轮毂与安装面完全贴合，不会出现安装间隙导致的制动抖动。盘面的通风孔采用斜向排布设计，当车轮旋转时，孔洞会带动空气形成定向气流，直接冲刷摩擦片与盘面的接触区域，相比直孔结构散热效率提升15%左右，在连续下坡、频繁制动的工况下，制动盘的最高温度可控制在350℃以内，避免高温导致的摩擦材料烧蚀、制动力下降问题。

　　针对实际装车的适配性，该结构的安装孔位中心距覆盖主流中小排量摩托车的前轮轮毂参数，无需修改原车卡钳、轮毂结构即可直接替换安装，对于改装场景也具备较好的兼容性。设计时还考虑了不同使用环境的耐腐蚀需求，制动盘非摩擦面采用电泳防锈处理，能够在潮湿、沿海高盐雾环境下长期使用，不会出现大面积锈蚀影响外观与制动性能的问题。摩擦面采用精车加工纹理，表面粗糙度控制在Ra1.6-Ra3.2之间，既能够保证与摩擦片的磨合速度，也能避免过于粗糙的表面导致摩擦片异常磨损、制动噪音过大的问题。
