在各类需要旋转支撑的机械结构中,滚珠轴承是应用范围最广的基础零部件之一,从家用小家电的电机输出端,到工业产线的输送辊筒、机床主轴的辅助支撑端,再到汽车变速箱的传动转轴、工程机械的铰接旋转部位,都能看到这类轴承的身影。它的核心作用是在支撑旋转轴类零件的同时,大幅降低轴运转过程中的摩擦系数,减少动力传递过程中的损耗,同时保证轴的回转精度处于设计允许的公差范围内,避免轴系运转时出现径向跳动超差、轴向窜动过大的问题。

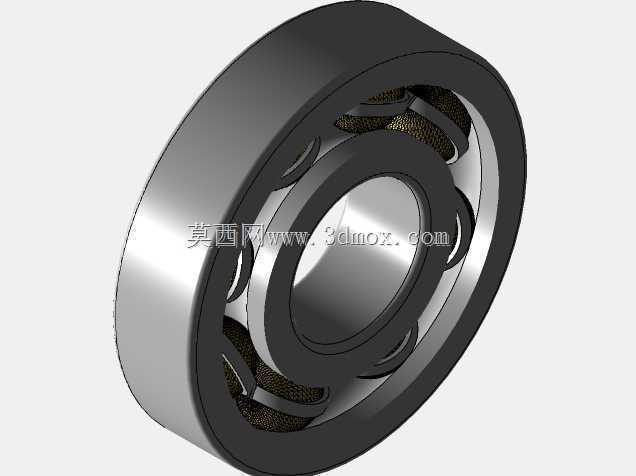

这套滚珠轴承组件包含了完整的内外套圈、滚动钢球、保持架三个核心部分,没有做简化省略,还原了实际量产轴承的全部结构细节。设计时首先要明确的是安装边界:轴承的内圈与轴采用过盈配合,配合公差根据载荷工况通常选k5或者m6级,安装时需要通过热装或者专用压套压装,避免直接敲击套圈导致滚道变形;外圈与轴承座孔的配合多采用过渡配合,方便后期维护拆卸,同时能补偿少量的座孔加工同轴度误差。轴承的宽度尺寸、内外径尺寸都遵循标准深沟球轴承的尺寸系列,选型时可以直接对应国标代号匹配安装位,不需要额外修改周边的轴肩、座孔挡边尺寸,轴肩的高度要低于内圈的倒角高度,座孔的挡边高度也要低于外圈的倒角高度,保证安装时轴承能贴合到位,不会出现卡滞。

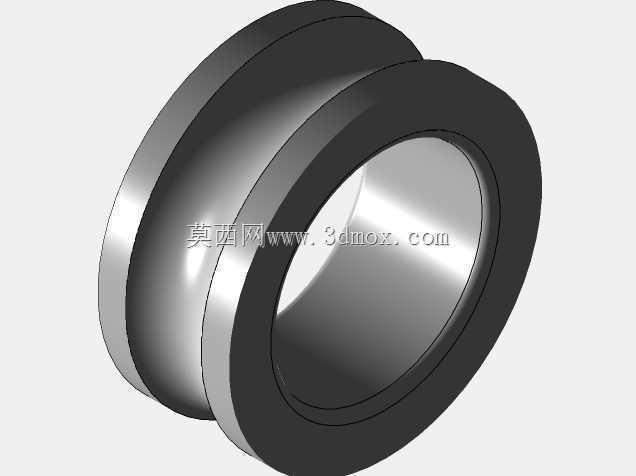

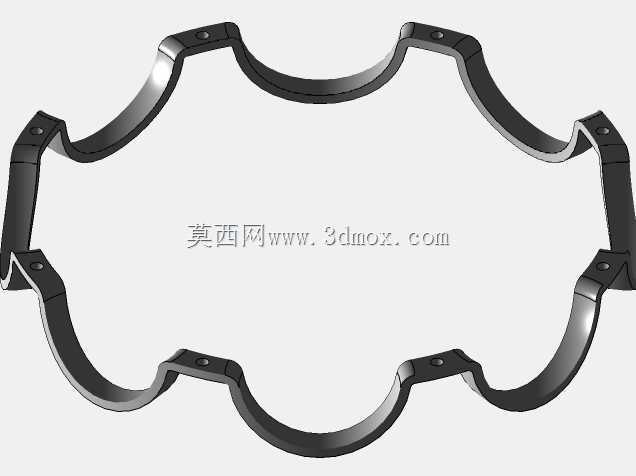

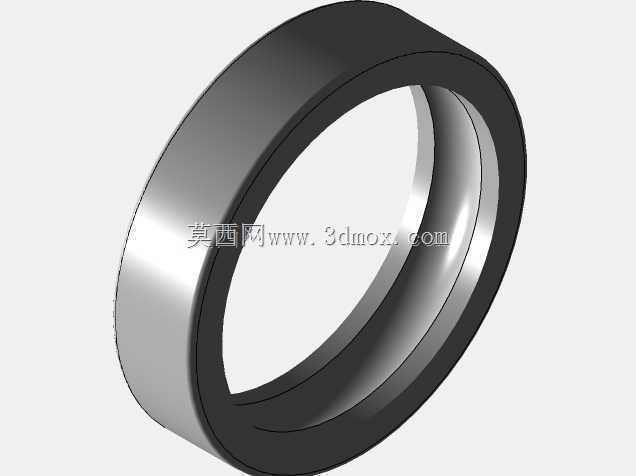

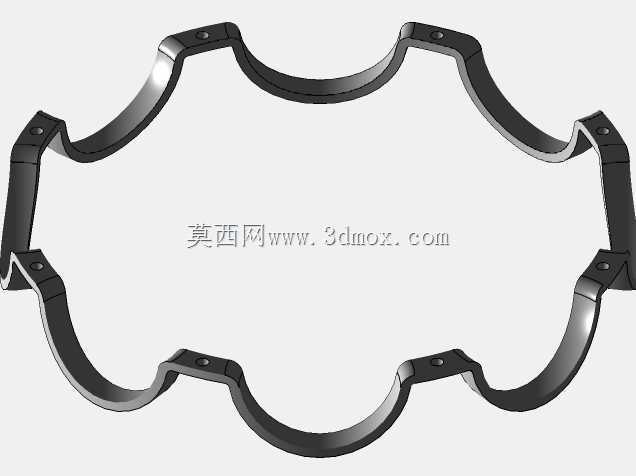

从结构功能来看,内外套圈的滚道采用圆弧型沟槽设计,沟槽的曲率半径略大于钢球的半径,这样既能保证钢球与滚道有足够的接触面积承受径向载荷,也能预留少量的间隙容纳润滑脂,同时允许轴承承受一定比例的轴向载荷,在轴系出现少量热伸长时,也能通过滚道与钢球的相对位移补偿变形,避免出现轴承卡死的情况。保持架采用浪形冲压结构,兜孔的尺寸刚好包裹住钢球的赤道位置,既可以将所有钢球均匀分隔开,避免钢球之间直接接触摩擦,也能引导钢球在滚道内有序滚动,防止钢球在非承载区出现歪斜、脱落的情况,保持架的材质通常选用08F冷轧钢板冲压成型,表面做磷化处理减少与钢球的摩擦阻力,部分高速工况下也会替换为尼龙或者铜质保持架,但基础结构逻辑一致。

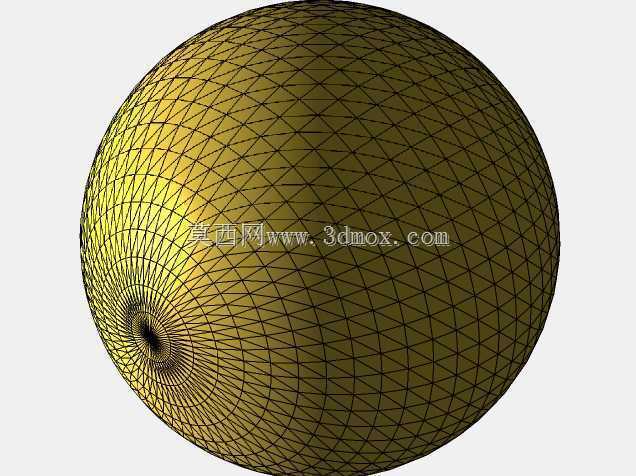

建模过程中需要注意几个容易被忽略的细节:钢球的直径公差需要控制在微米级,同一套轴承内的所有钢球直径差不能超过0.002mm,否则会导致运转时出现振动、噪音超标的问题;滚道的表面粗糙度需要达到Ra0.8以下,减少滚动接触时的疲劳点蚀风险;内外圈的倒角不仅是安装导向作用,还要去除热处理后的尖角毛刺,避免应力集中导致套圈开裂;密封结构如果是开式轴承的话不需要额外添加密封圈,方便用户根据自己的工况添加润滑脂或者配置外部密封,如果是闭式轴承则需要在内外圈的密封槽位置加装橡胶密封圈,防止灰尘、杂质进入滚道内部,同时避免润滑脂泄漏。
实际选型应用时,需要先核算轴系的径向载荷、轴向载荷大小,以及运转的最高转速,匹配对应的尺寸系列:轻载高速工况选超轻系列或者特轻系列,重载低速工况选重系列,同时要考虑轴承的额定动载荷、额定静载荷是否满足设计寿命要求,避免出现早期疲劳失效。安装时要保证轴与轴承座孔的同轴度,同轴度误差过大会导致钢球受力不均,局部载荷过大提前出现点蚀,同时要预留合适的轴向游隙,游隙过小会导致运转时温升过高,游隙过大会导致回转精度下降、振动噪音增大。这套完整的轴承组件模型可以直接用于设备的总装装配仿真,检查轴系与周边零件的干涉情况,也可以用于教学演示,讲解滚动轴承的工作原理与结构组成,不需要再额外拆分零件建模,所有配合关系都按照实际装配约束设置完成,能直接导入装配环境使用。
