12V车载8KW驻车柴油加热装置结构

　　这款驻车柴油加热装置主要面向商用车、旅居房车以及户外作业特种车辆的低温环境使用需求，在车辆熄火状态下也能独立为驾驶室、旅居舱提供稳定热源，同时可预热发动机冷却液，避免低温冷启动造成的发动机缸体磨损，也能解决冬季驻车时依靠发动机怠速取暖带来的燃油浪费与积碳问题。从结构设计来看，整机采用方正盒式主体布局，主体外壳采用冲压钣金弯折成型，边角做小圆弧过渡处理，既可以提升外壳结构刚性，也能避免安装维护时尖锐边角造成的划伤，主体两侧预留大直径通风接口，分别对应燃烧进气与热风输出通道，接口处做翻边强化处理，可直接对接标准波纹通风管，无需额外定制转接结构。设备底部设置集成式安装支座与电气、油路接口，安装支座预留标准化螺栓孔位，

　　可直接固定在车辆底盘支架、舱体内壁的平面安装位上，安装时仅需保证主体水平度偏差不超过5度，即可满足燃烧系统的正常工作姿态要求，油路接口采用快插式结构，适配常规车载柴油管路的管径规格，电气接口做防水密封处理，可应对车辆行驶过程中的泥水飞溅、低温凝露等恶劣工况。从功能实现逻辑上，整机集成了燃烧腔、换热芯体、供油系统、控制模块与送风风机，柴油经供油管路泵入燃烧腔雾化后与进气混合燃烧，产生的高温热量通过金属换热芯体与流经的冷空气完成热交换，加热后的空气由风机送入需要供暖的舱室，燃烧产生的废气则通过独立排气通道排出车外，整套换热结构做了多层隔热设计，外壳表面工作温度控制在安全范围内，避免周边线束、内饰件被高温烘烤老化。

　　设计过程中充分考虑了车载场景的振动耐受需求，内部核心部件均采用减震胶垫与壳体连接，可承受车辆行驶过程中的持续颠簸与瞬时冲击，不会出现部件松脱、管路错位的问题。整机的安装边界预留充足，主体外部尺寸适配多数车型的底盘空余空间、房车舱内设备安装位，外接管路的走向可根据实际安装位置灵活调整，不需要对车体结构做大规模切割改动，仅需在对应位置预留管路穿通孔位即可完成布设。针对户外露营使用场景，设备的送风风量与加热功率可多档调节，可根据舱室空间大小、环境温度调整输出功率，在保证供暖效果的同时控制燃油消耗量，低负荷运行状态下的油耗可满足长时间驻车供暖的使用需求。换热芯体采用耐高温耐腐蚀的金属材质，可长期承受燃烧产生的高温烟气冲刷，

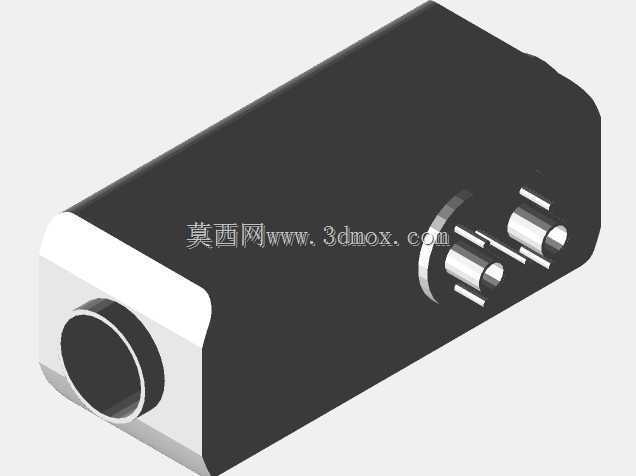

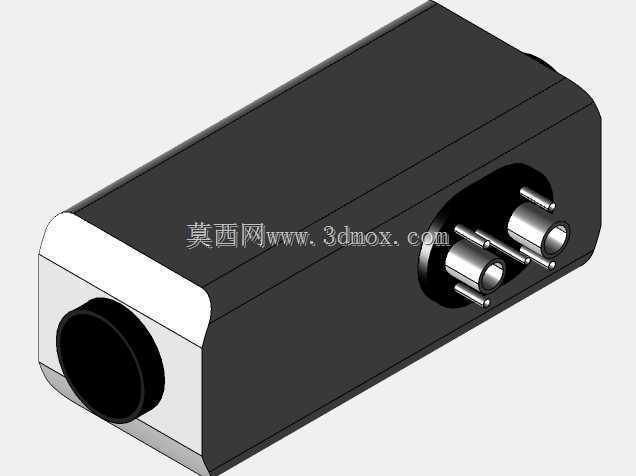

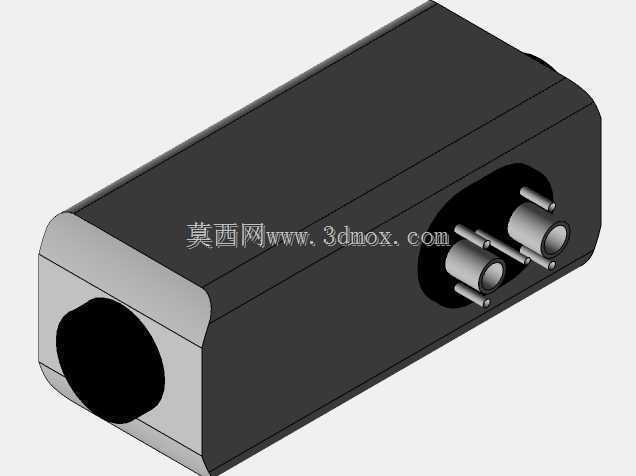

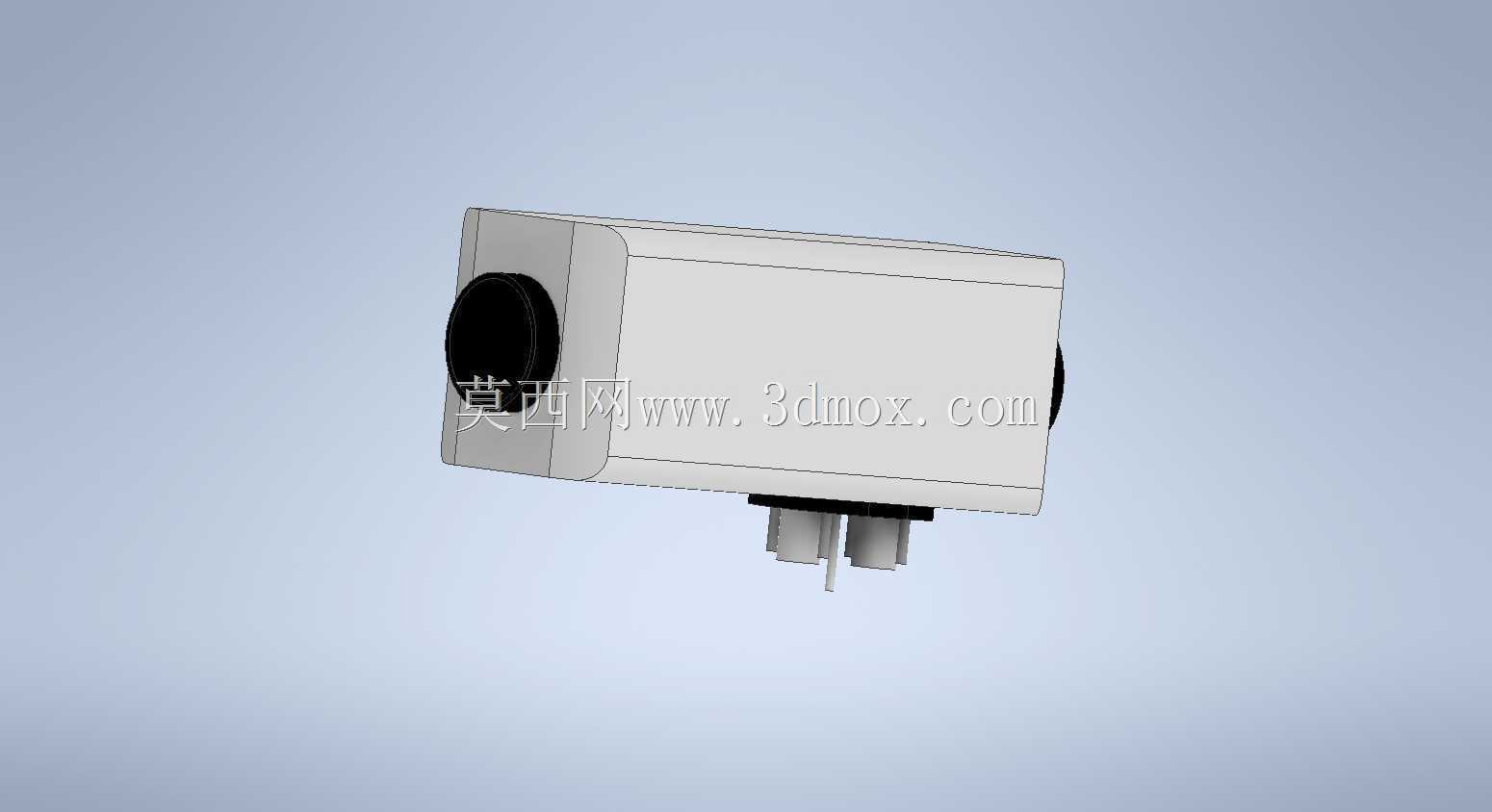

　　使用寿命覆盖车辆全使用周期，日常维护仅需定期清理进气滤网、检查油路密封性即可，不需要复杂的拆解保养。设备的进出风接口采用同轴错位布局，避免进风与排风出现气流短路，保证燃烧进气的含氧量充足，减少燃烧不充分产生的积碳与有害气体，排气接口处预留消音结构安装位，可外接驻车加热器专用消音器，降低燃烧排气产生的噪音，避免夜间驻车使用时影响休息。电气控制模块做了独立密封仓设计，与高温燃烧区域完全隔离，避免高温影响电子元件的工作稳定性，控制模块可对接车载控制面板，实现温度设定、故障码读取、运行状态监控等功能，也可适配遥控启动、定时启动等扩展功能，满足不同使用场景的操作需求。从三维建模的角度来看，该模型完整还原了设备的外部装配关系、接口位置与安装基准，在做整车设备布局设计时，可直接导入模型进行安装干涉检查，提前验证管路走向、检修空间是否满足要求，避免实车装配时出现位置冲突、安装空间不足的问题，模型的壳体壁厚、接口尺寸均按照实际产品的工程参数设定，可直接作为结构设计参考，用于配套安装支架、转接管路的设计开发工作。
