雅马哈Jog50cc踏板车用后减震结构

　　这款后减震结构适配小排量踏板代步车型，日常主要应对城市铺装路面的细碎颠簸、井盖落差以及低速过坎的冲击载荷，是踏板车后悬架系统里直接承接车架与后轮摇臂的核心传力、缓冲部件。实际装车场景中，它上端通过吊环结构连接车架尾部的安装支座，下端叉形接头直接固定在后摇臂的减震安装位，承担骑行过程中乘员、随车载荷的垂直力传递，同时过滤路面传递上来的振动，避免刚性冲击直接传递到车架与驾乘人员，既提升骑行舒适度，也能避免车架长期受交变冲击出现疲劳开裂的问题。

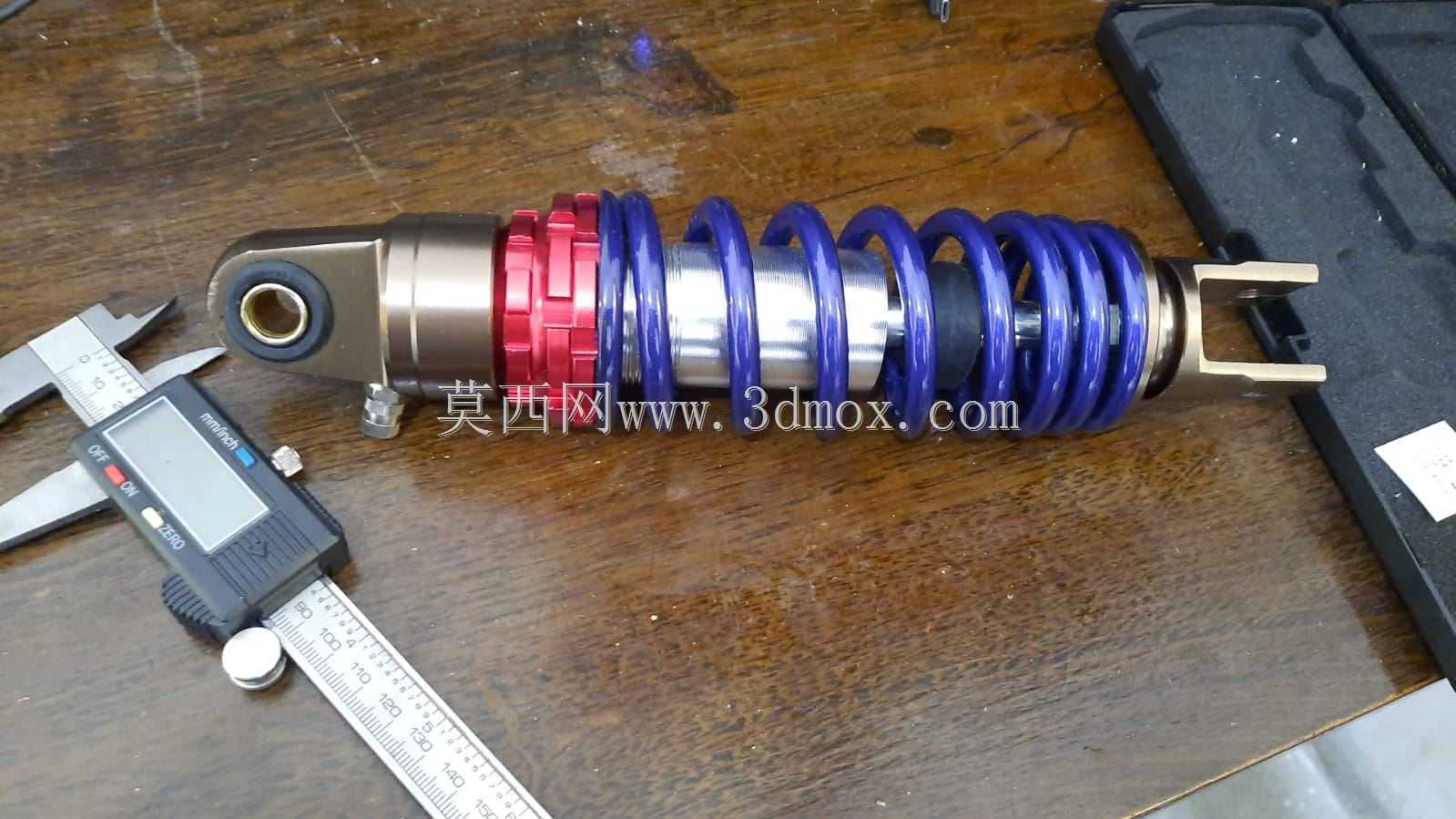

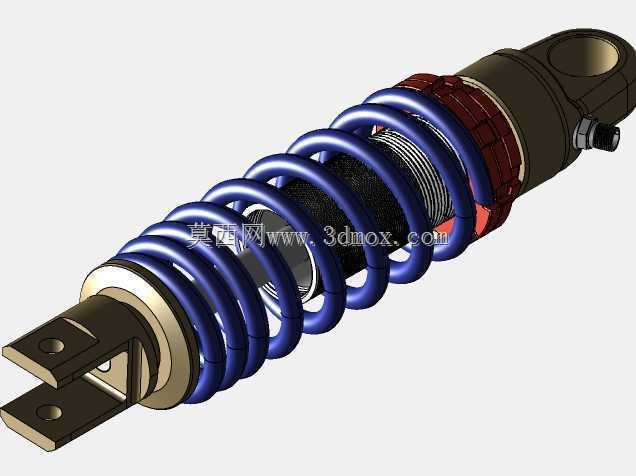

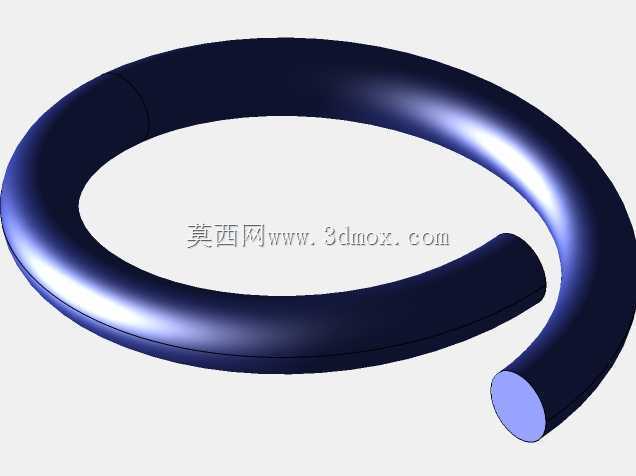

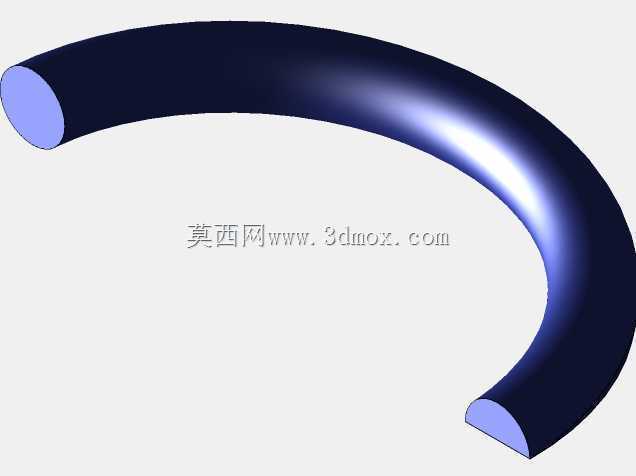

　　从功能特性来看，这款减震采用螺旋弹簧搭配阻尼芯的常规结构，外侧的螺旋弹簧承担主要的承载作用，根据踏板车的整备质量与常规双人载荷设定弹簧刚度，保证空载时不会过度拉伸、满载时不会出现弹簧并圈触底的情况；内部的阻尼芯负责控制弹簧的往复弹跳速度，避免过坎后车辆出现多次余震，保证车轮贴地性，提升低速行驶的操控稳定性。和跨骑车的后减震不同，这款小排量踏板的减震行程偏短，整体阻尼调校偏舒适取向，匹配踏板车日常城市通勤的使用场景，不需要应对越野场景下的大行程冲击，因此阻尼阀系的设计更偏向过滤高频细碎振动，过减速带这类大冲击时能快速压缩、缓慢回弹，不会给驾乘人员带来生硬的顶腰感。

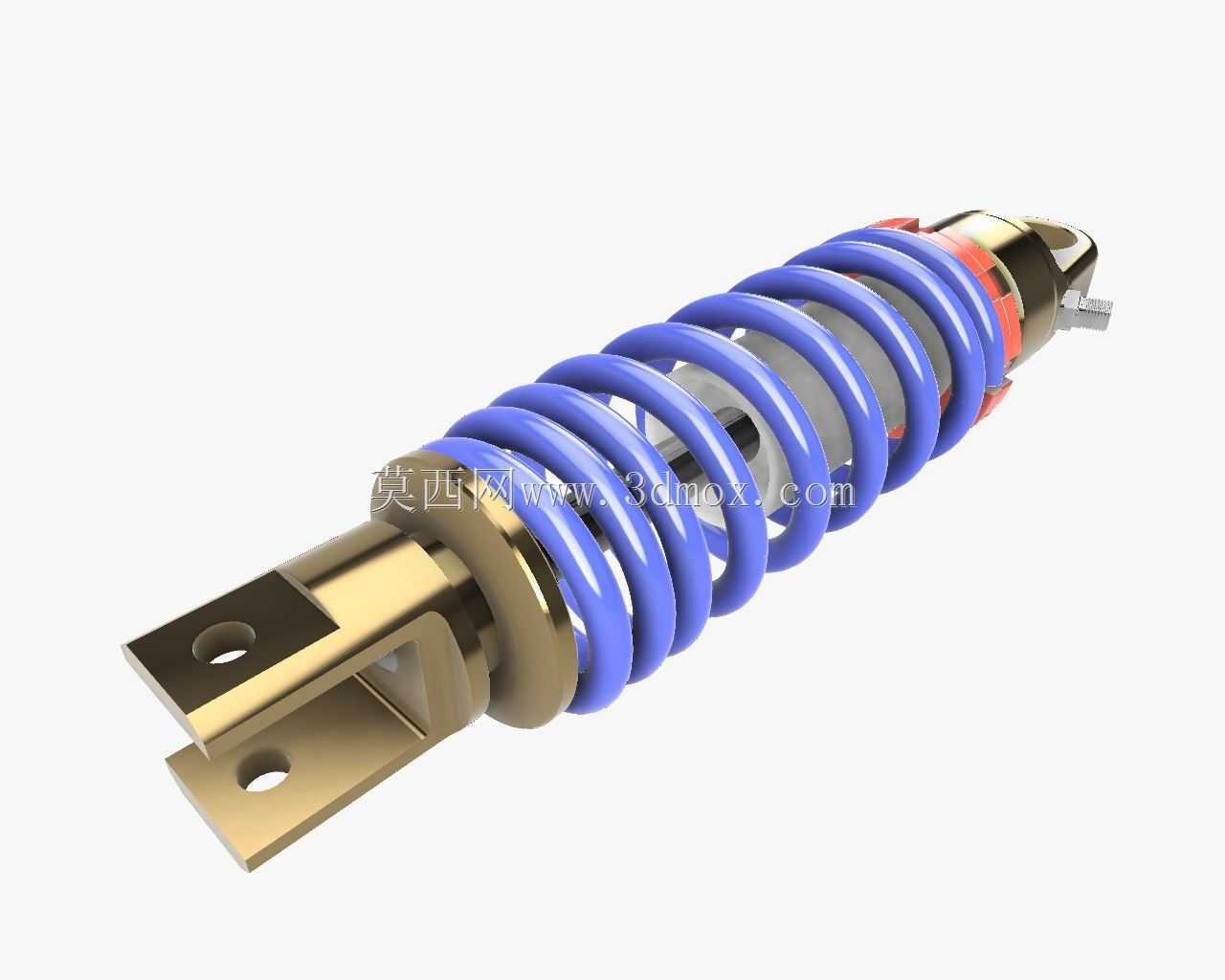

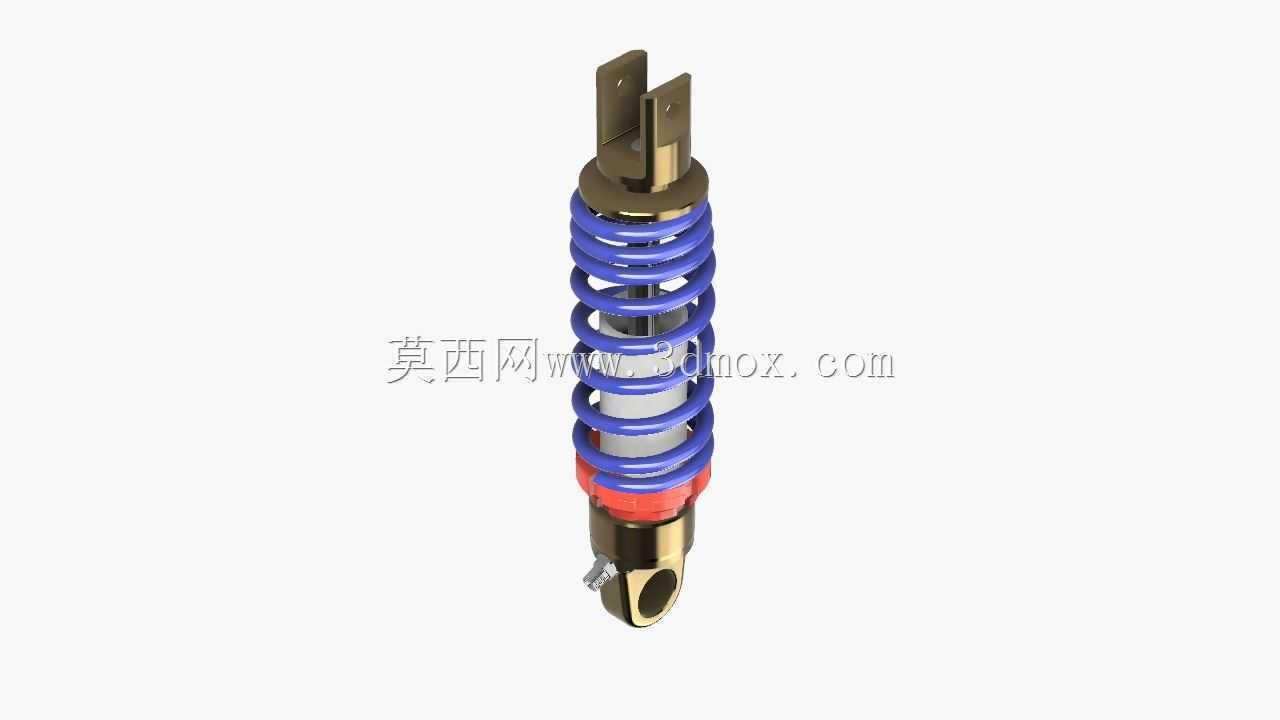

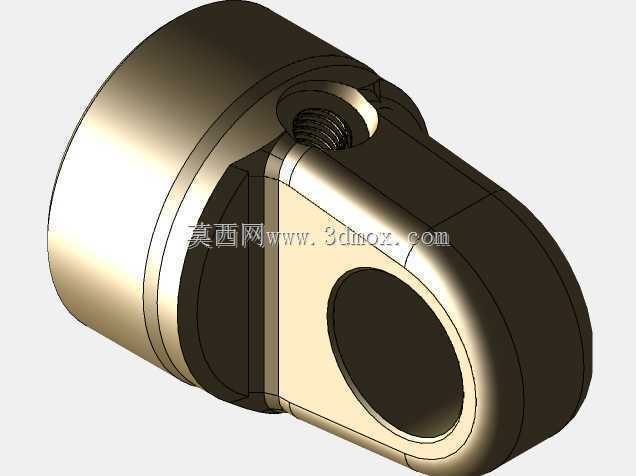

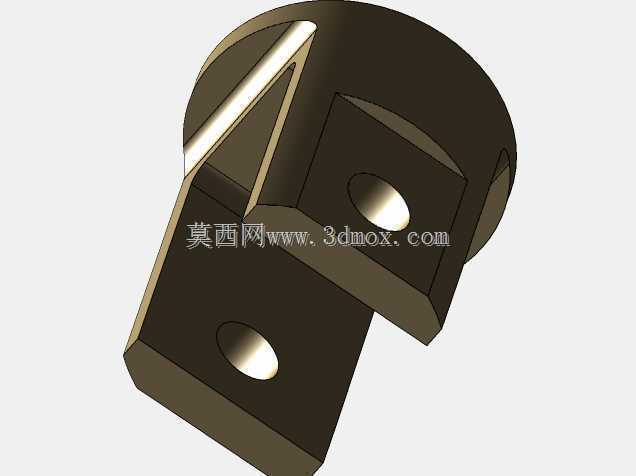

　　设计思路上，这款结构优先考虑小排量踏板车的安装空间限制，整体外径控制得比较紧凑，不会和后轮、发动机箱体以及周边的塑料覆盖件产生运动干涉。上端吊环内置橡胶衬套，既可以弥补安装时的微小角度偏差，也能过滤一部分高频振动传递到车架；下端的叉形安装脚采用双孔固定结构，相比单吊环结构安装定位更牢靠，承受侧向力时不容易出现偏转，适配踏板车后摇臂单侧布置减震的布局特点。弹簧表面做了彩色喷塑处理，除了基础的防锈防腐作用，也能满足小踏板用户的外观改装需求，阻尼筒外侧设置了防尘套结构，避免路面的泥沙、灰尘进入阻尼芯的密封部位，延长油封的使用寿命，减少日常维护的频次。

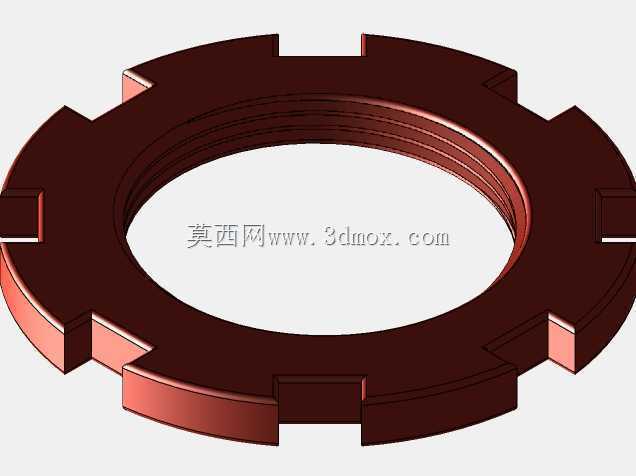

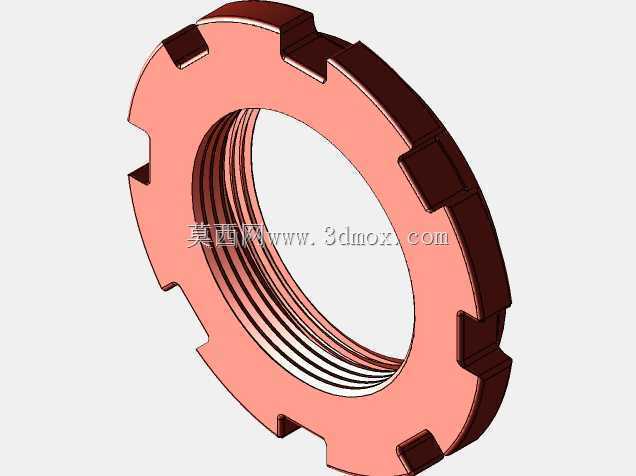

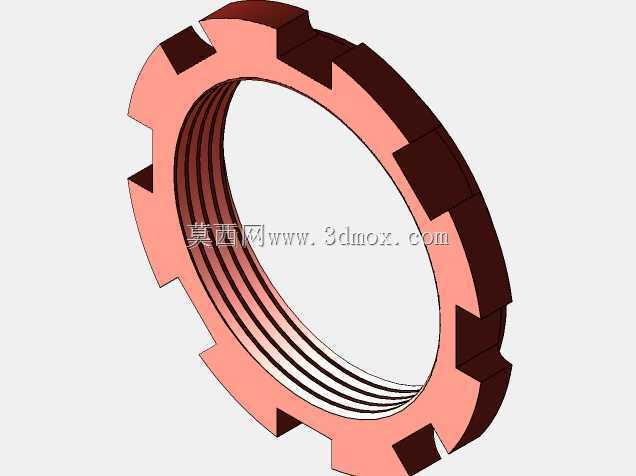

　　安装边界方面，这款减震的上下安装点中心距是小排量踏板的常规尺寸，适配时需要核对空载状态下的安装长度，保证装车后车辆后部的离地高度符合设计要求，不会出现后轮蹭挡泥板或者车架过度抬高的问题。上端吊环的内径、下端叉脚的安装孔距与孔径都匹配原厂Jog50cc车型的安装位，替换安装时不需要额外改装支座，直接对位锁紧固定螺栓即可。需要注意的是，安装时要保证减震处于垂直受力的状态，避免出现倾斜角度过大导致阻尼芯受侧向力，出现油封漏油、杆体拉伤的问题；弹簧的预压环可以根据实际载荷情况做小幅调整，单人骑行时可以适当降低预压提升舒适度，双人承载时适当增加预压避免触底，但调整范围不能超过设计允许的行程，否则会导致弹簧应力超出设计阈值出现断裂风险。

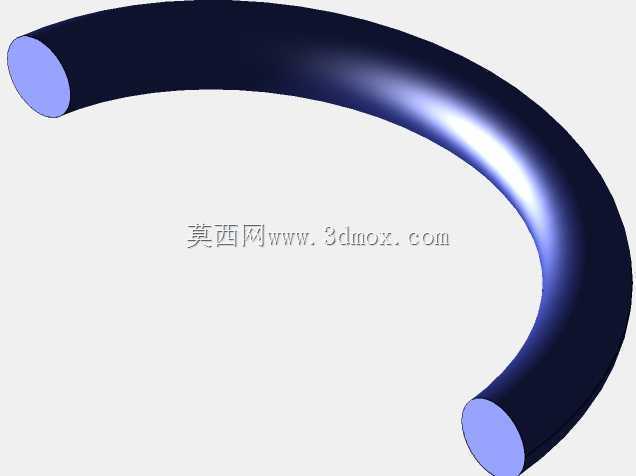

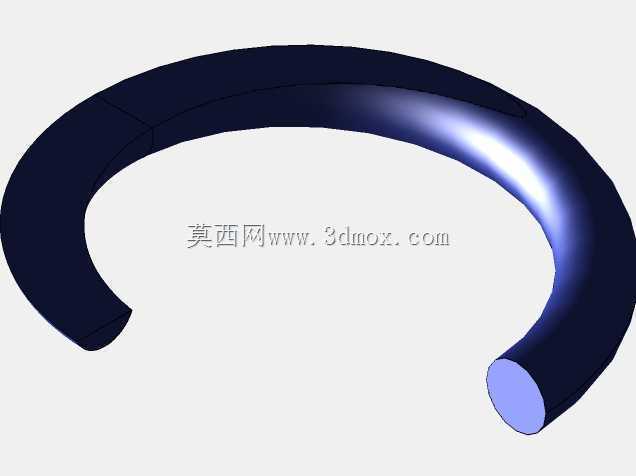

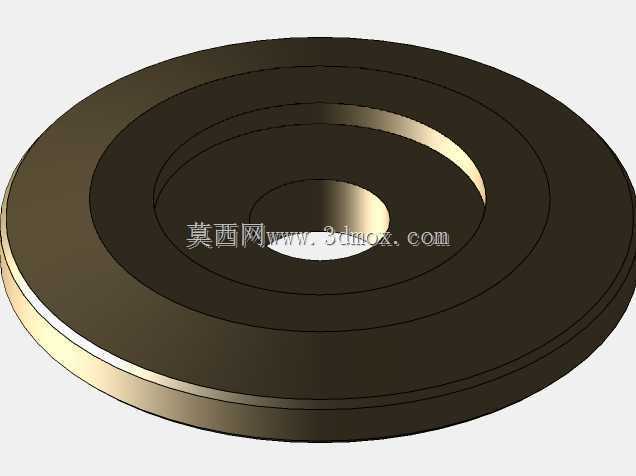

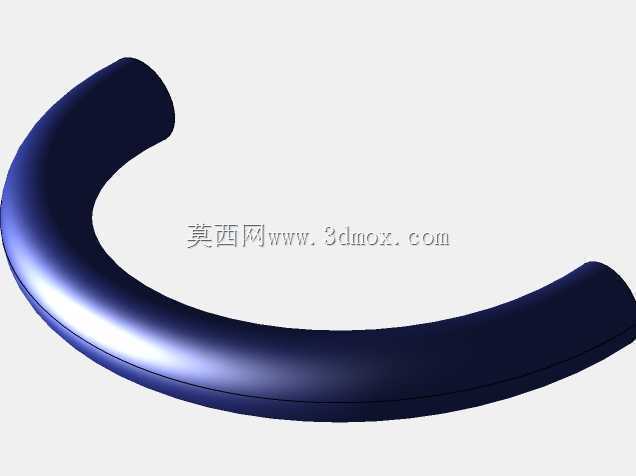

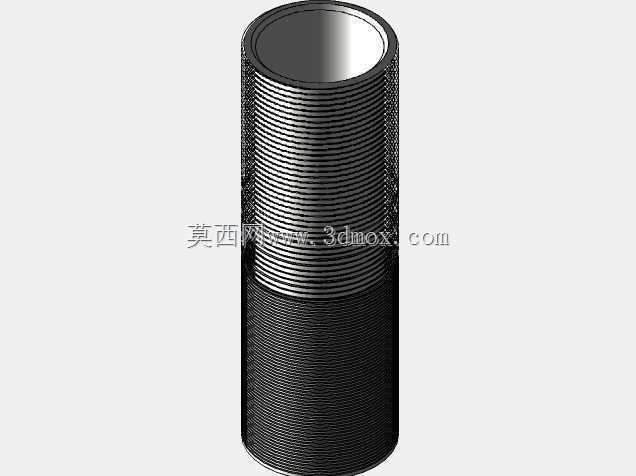

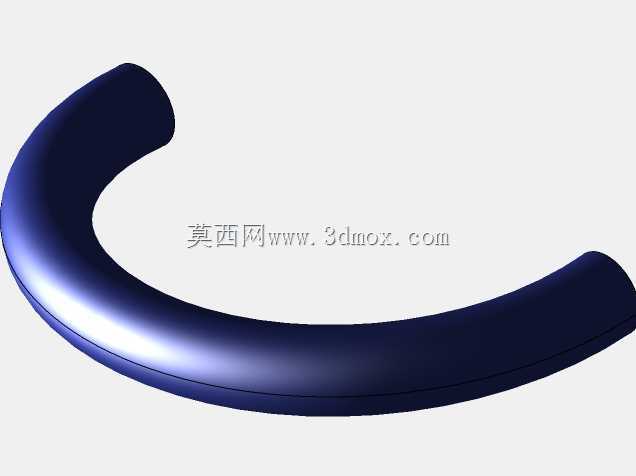

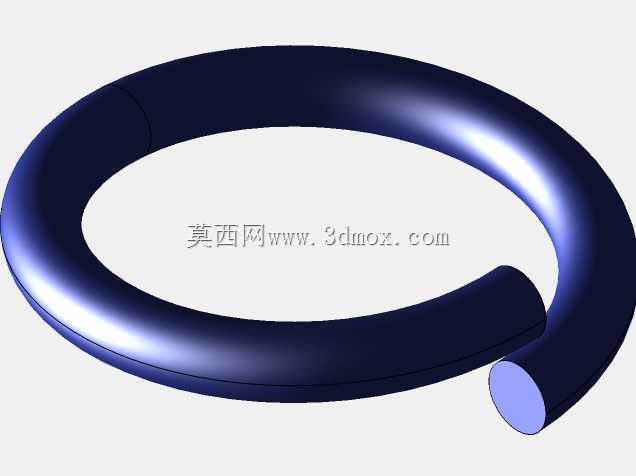

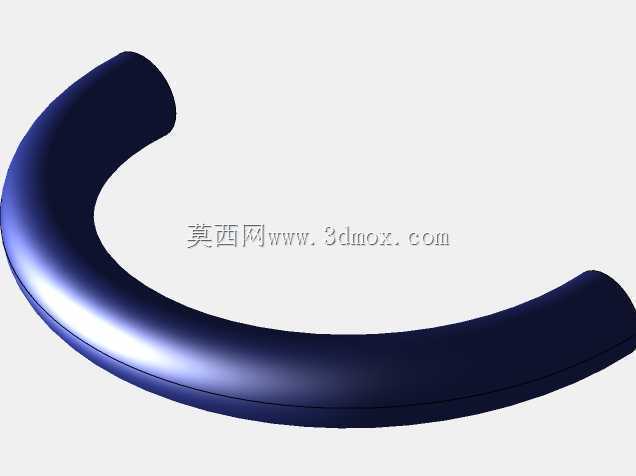

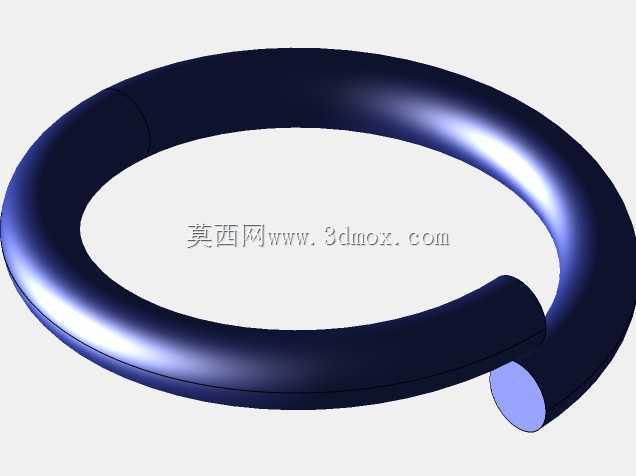

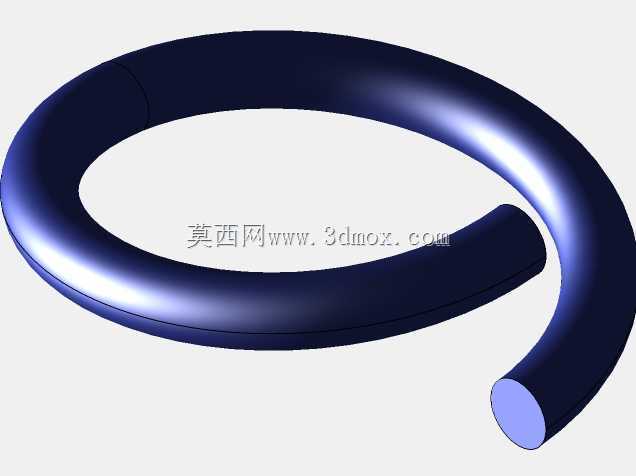

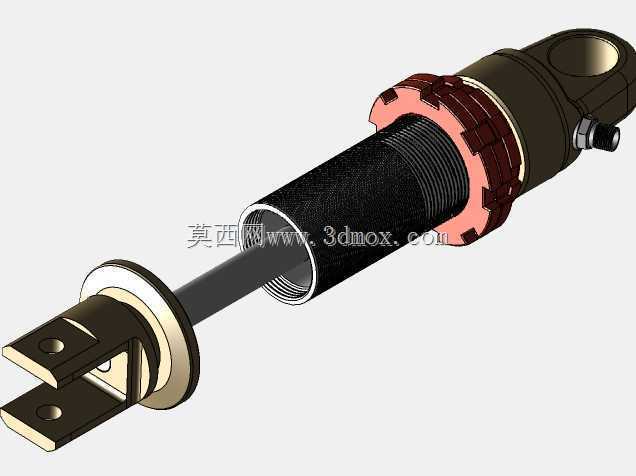

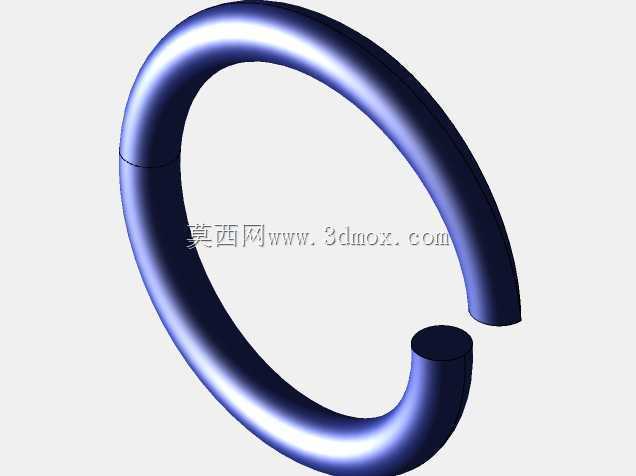

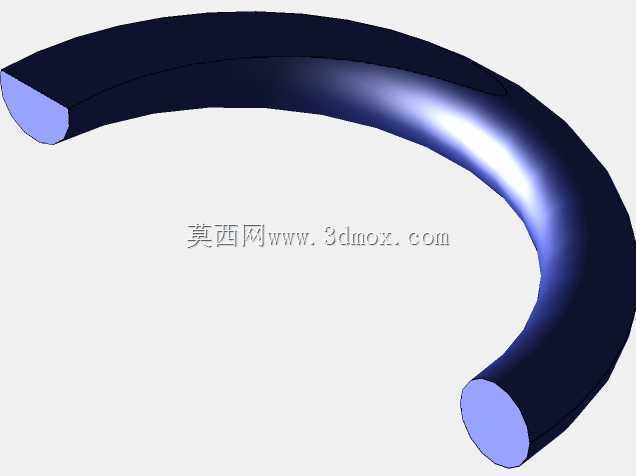

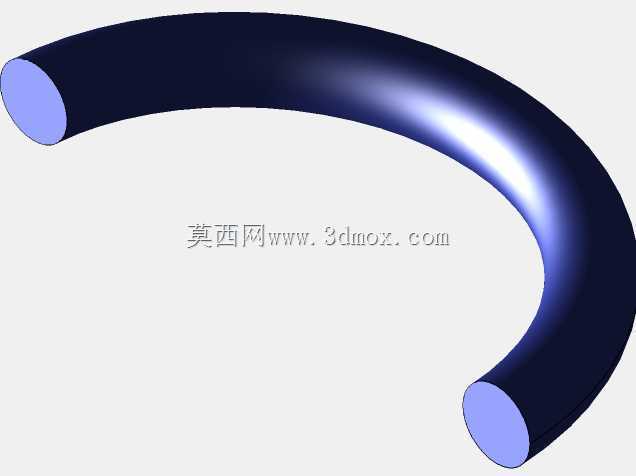

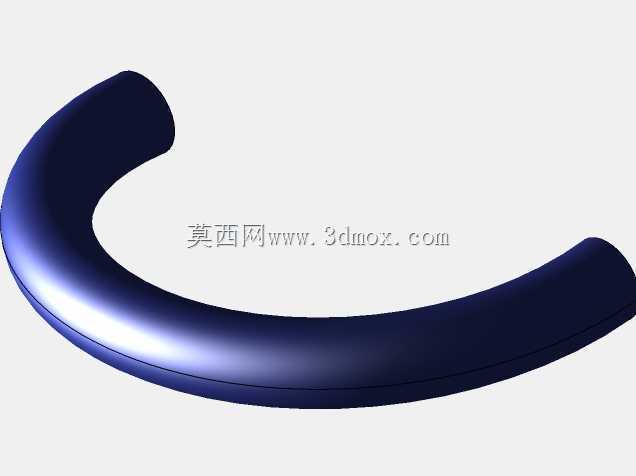

　　从结构建模的角度来看，这个模型完整还原了减震的所有装配细节，包括螺旋弹簧的节距变化、阻尼筒的台阶结构、上下安装接头的细节特征、防尘套的外形轮廓，做整车装配仿真时可以直接调用，不需要再做简化处理，能够准确模拟减震在不同压缩行程下的空间位置，校核和周边部件的运动间隙，避免实车装配时出现干涉问题。对于做小踏板改装、整车逆向设计的结构工程师来说，这个模型的尺寸精度能够满足前期方案选型、安装位校核的需求，也可以作为同类型小排量踏板后减震设计的参考样本，对照其弹簧参数、阻尼行程、安装点尺寸做适配性调整，缩短新车型悬架系统的开发周期。
