乘用车多辐条金色铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂的参数匹配永远是绕不开的核心环节，这次完成的这款多辐条铝合金轮辋，主要适配常规紧凑型家用乘用车的装车需求，首先要明确的是它的核心应用场景覆盖城市铺装路面日常通勤、常规高速行驶的使用工况，不针对越野、赛道竞技这类极端载荷场景做特殊强化，设计之初就把日常使用的动平衡精度、安装贴合度、长期使用的结构抗疲劳性放在优先级最高的位置。

　　从实际装车用途来看，这款轮辋承担的核心作用有三个层面，首先是和轮胎配合形成密封的承压腔体，为轮胎提供稳定的刚性支撑边界，保证轮胎在标准胎压下不会出现脱圈、滑移的问题；其次是传递底盘输出的驱动力与制动力，将半轴传递来的扭矩通过安装面的螺栓结构均匀传导到整个轮圈，带动轮胎转动实现车辆的行进与减速；第三是承担行驶过程中的径向、侧向载荷，比如过减速带时的垂直冲击、变道过弯时的侧向受力，都需要轮辋的辐条结构、轮辋本体有足够的刚性来承接，不会出现形变过量导致的密封失效或者结构开裂。

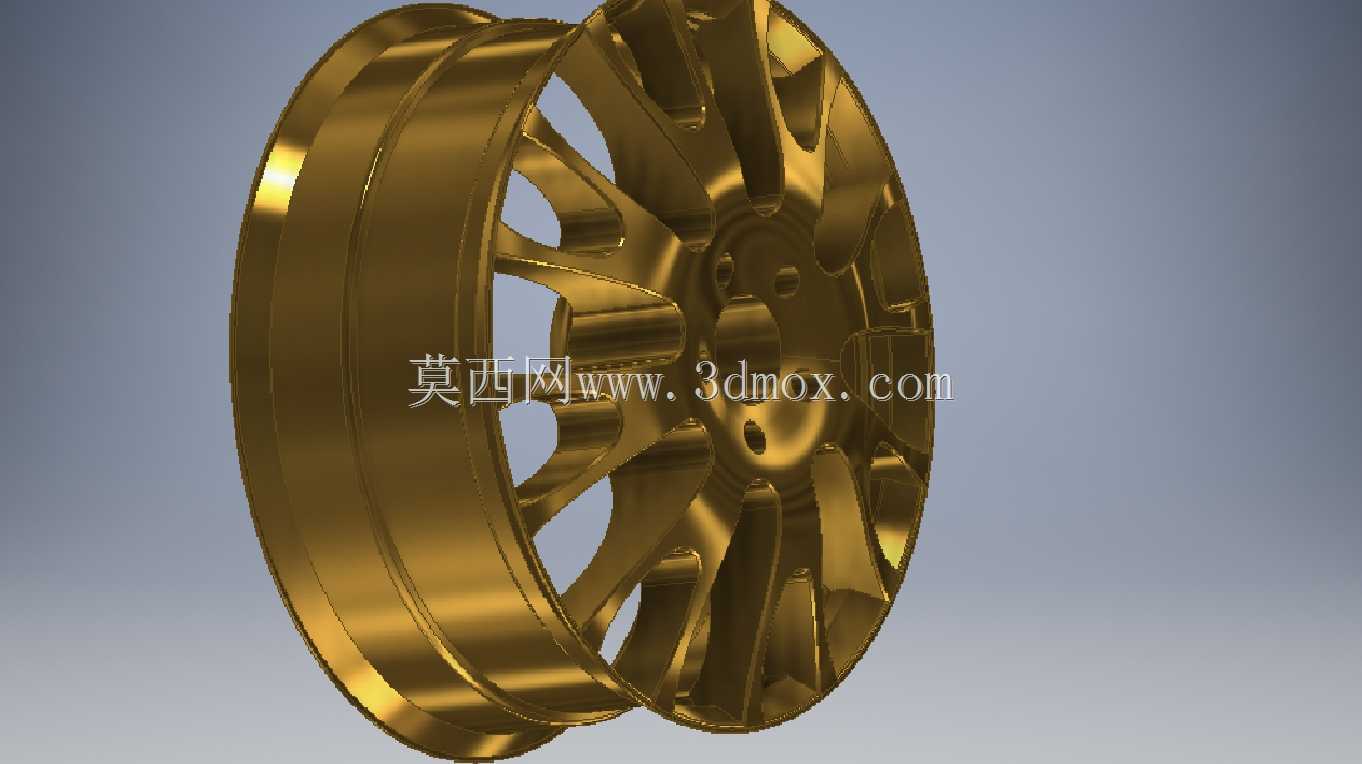

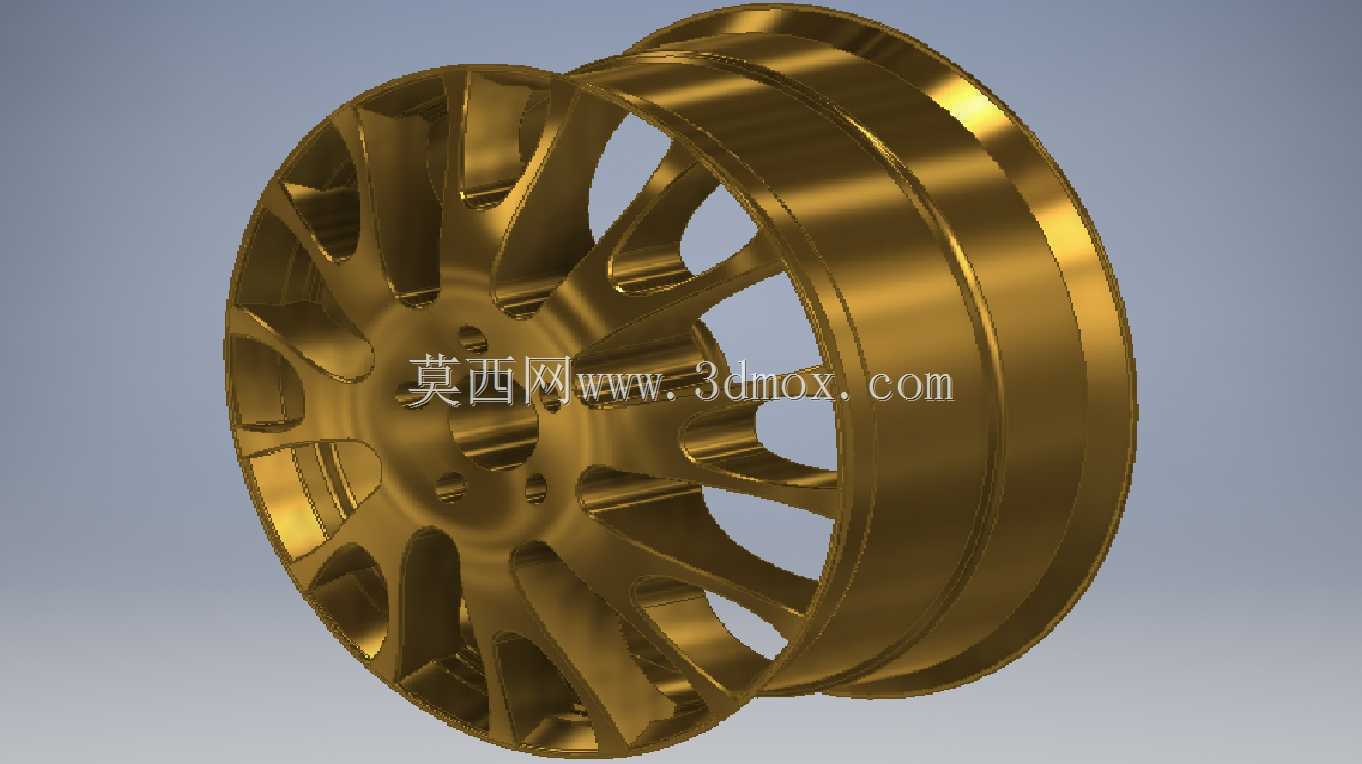

　　设计思路上没有采用过于激进的镂空造型，而是选择了十组双辐条的对称布局，这种布局首先能保证螺栓安装孔周围的应力可以顺着辐条均匀分散到轮辋的整个周圈，不会出现局部应力集中的问题；其次对称式的辐条分布在做动平衡校正时，更容易把剩余不平衡量控制在整车要求的5g以内，减少后期装车后高速行驶的方向盘抖动概率。辐条的造型做了渐变式的厚度处理，靠近中心安装盘的位置辐条厚度更大，因为这个区域是扭矩传递、载荷承接的核心区域，更大的截面厚度可以提升抗弯、抗扭的刚性，往轮辋边缘延伸的过程中辐条厚度逐步收窄，一方面可以降低整体的转动惯量，让车辆起步、制动时的动力响应更轻快，另一方面也能减少不必要的材料冗余，控制轮辋的整体重量，降低非簧载质量，提升悬架的响应表现。

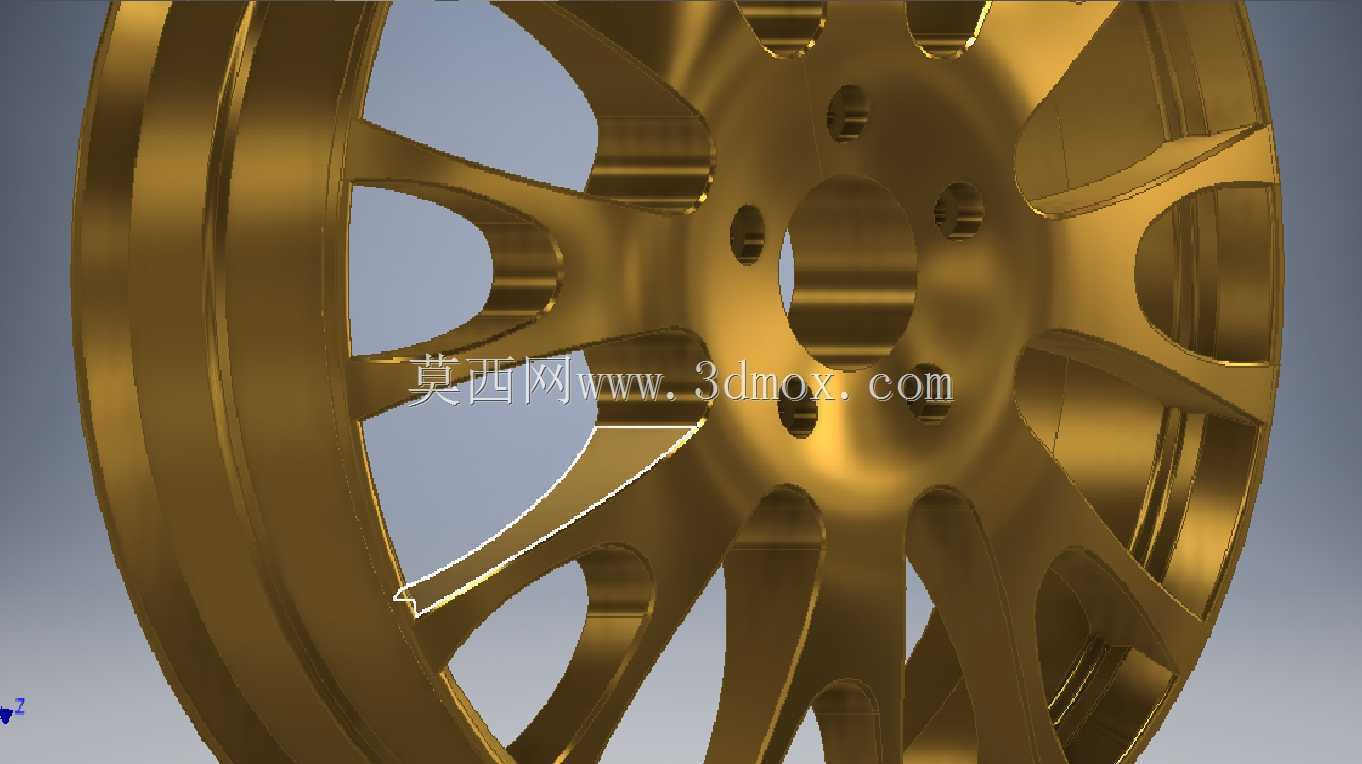

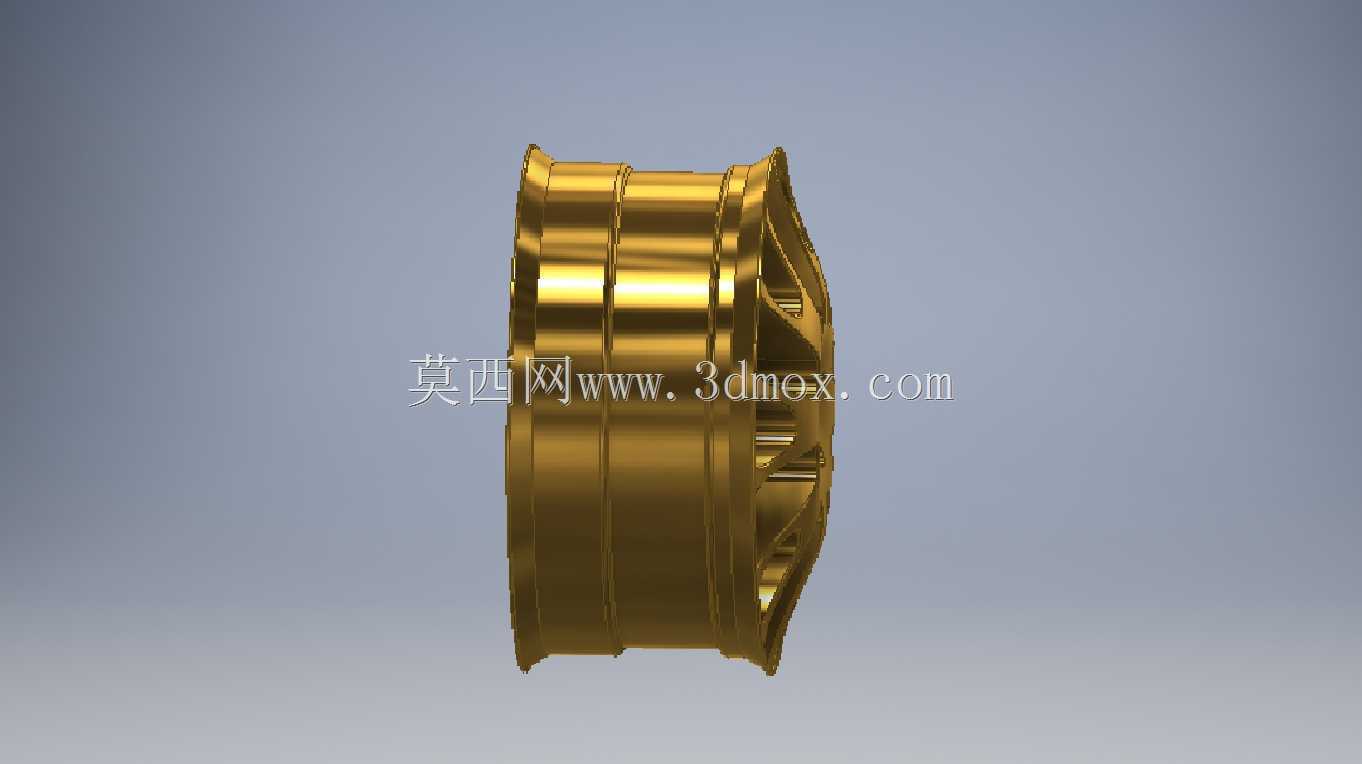

　　安装边界的尺寸设定完全遵循常规乘用车的通用匹配标准，中心定位孔的直径按照常规家用车的轴头尺寸做适配，保证装车时可以和轴头实现精准的过盈定位，避免依靠螺栓定位带来的安装偏心问题；螺栓孔采用五孔均匀分布的布局，孔位的节圆直径匹配主流紧凑型车的安装规格，每个螺栓孔周围都做了局部的加厚凸台处理，避免螺栓拧紧时局部压应力过大导致的安装面凹陷，同时凸台的平面度公差控制在0.05mm以内，保证和刹车盘、轴头安装面的完全贴合，不会出现装车后车轮偏摆的问题。轮辋的胎圈座位置严格按照轮胎安装的标准尺寸设计，带有标准的胎圈座斜度与凸峰结构，保证轮胎充气后胎圈可以牢牢卡在固定位置，即使在低胎压状态下快速过弯也不会出现胎圈脱开的风险；轮辋的宽度尺寸匹配常规16-17寸家用车轮胎的适配宽度，轮缘位置做了加厚的防擦结构，日常靠边停车时即使轻微刮蹭路肩，也不会直接损伤胎圈座的密封结构，降低后期使用的维护成本。

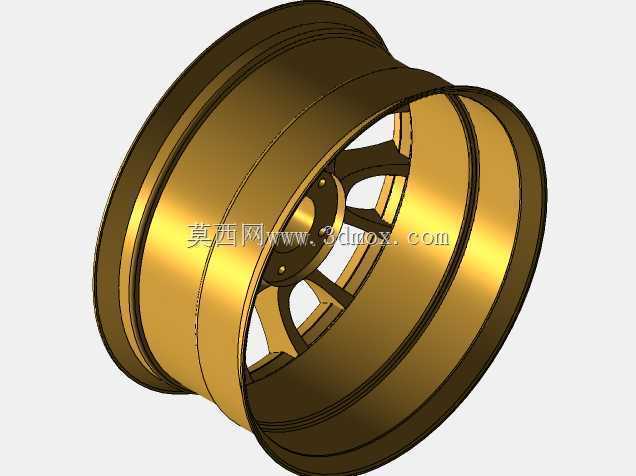

　　结构细节上，轮辋的通风间隙经过反复调整，辐条之间的空隙既可以保证行驶过程中有足够的气流穿过，带走刹车盘、刹车片摩擦产生的热量，避免长时间制动后刹车热衰减，同时空隙的宽度也控制在合理范围，不会因为镂空过大导致路面卷起的小石子直接撞击刹车卡钳造成损伤。中心安装盘的背面做了下沉式的避让结构，可以适配常规尺寸的浮动式刹车卡钳，不需要额外加装垫片就可以避开卡钳的外轮廓，避免装车后出现轮辋和卡钳刮蹭的问题。整个轮辋的壁厚设计遵循等强度原则，不同位置的壁厚根据受力仿真的结果做差异化调整，受力大的安装盘、辐条根部、胎圈座位置壁厚更大，受力较小的辐条中部、轮缘非接触位置适当减薄，在保证整体结构强度满足国标冲击测试、弯曲疲劳测试、径向疲劳测试要求的前提下，尽可能控制整体重量，避免过重的轮辋增加油耗、影响悬架表现。表面的金色处理是外观层面的设计，不影响结构性能，建模时所有的过渡位置都做了圆角处理，避免尖锐的转角导致的应力集中，所有的安装面都做了机加工余量的预留，方便后续实际生产时的精度加工，保证装车的匹配度。
