摩托车用通风散热型盘式制动碟刹结构

　　这款盘式制动部件主要适配中小排量两轮摩托车的前轮制动系统，也可根据安装孔位调整后适配轻型电动两轮车、场地竞技卡丁车的前轮制动回路，在日常通勤、非铺装路面轻度越野场景下都能提供稳定的制动效能。从实际装车使用的角度看，这类制动盘的核心作用是配合制动卡钳的夹紧动作，通过摩擦副之间的滑动摩擦将车辆行进的动能转化为热能耗散，实现车辆减速或驻车锁止，是整车行驶安全系统里的核心执行部件。

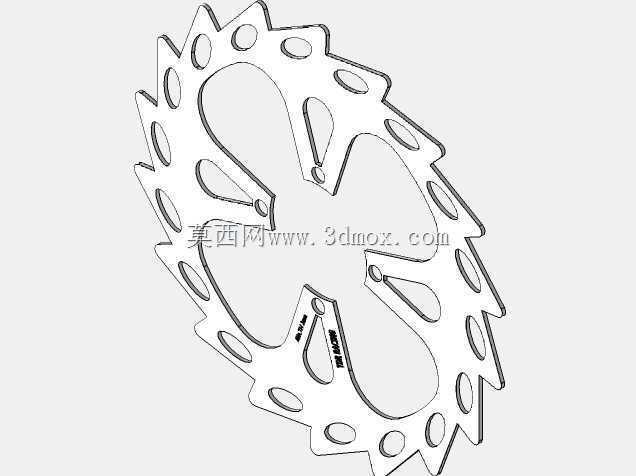

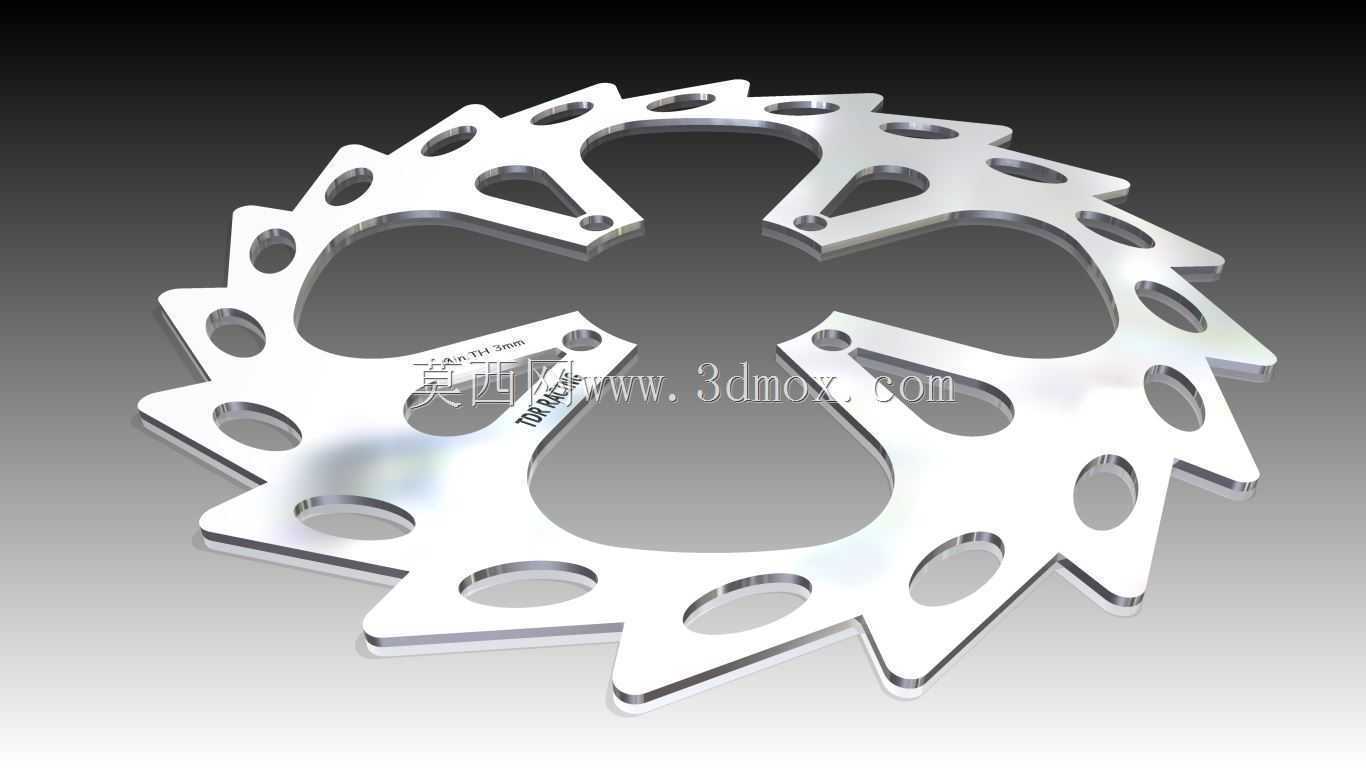

　　设计阶段首先考虑的是连续制动下的热衰退抑制问题，整体采用花瓣式外轮廓设计，区别于传统圆形制动盘，外沿的齿状凸起结构在车轮转动过程中可以持续切割周边空气，形成主动扰流效果，比同尺寸平边圆盘的空气接触面积提升约18%，能在长下坡连续制动、频繁点刹的工况下更快将摩擦产生的热量导出，避免制动盘温度过高导致摩擦片摩擦系数骤降引发制动失效。盘面均匀分布的多组镂空圆孔，一方面进一步提升了散热通风效率，另一方面可以在制动过程中刮除摩擦片表面磨落的碎屑，避免硬质磨屑夹在摩擦副之间形成异常划痕，延长摩擦片和制动盘本身的使用寿命，同时镂空结构也有效降低了簧下质量，对提升悬挂系统的响应速度有正向帮助。

　　结构设计上，中心区域采用四瓣式大尺寸镂空的安装基座，中心定位孔与轮毂轴头的配合公差控制在H7级，保证制动盘转动时的端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动、刹车异响的问题。围绕中心定位孔均匀分布的四个安装沉孔，位置度公差严格控制在0.02mm范围内，适配对应车型轮毂的安装螺柱，沉孔深度设计保证安装螺栓拧紧后端面不高出制动盘摩擦工作面，避免与卡钳本体发生运动干涉。摩擦工作面采用等厚度设计，厚度尺寸为5mm，全新状态下的工作面平面度公差不超过0.03mm，当磨损极限达到1.5mm时就需要进行更换，避免盘体强度不足在紧急制动时发生碎裂。

　　安装边界方面，这款制动盘的最大外圆直径为220mm，安装孔中心距为100mm，适配对向双活塞卡钳的安装位，卡钳与制动盘的单边间隙设计值为0.2-0.3mm，安装时需要保证制动盘中心平面与卡钳摩擦片中心平面的重合度误差不超过0.1mm，避免出现偏磨现象。盘体边缘的齿状结构除了散热作用外，还可以配合轮速传感器的感应头实现ABS系统的轮速信号采集，不需要额外加装信号齿圈，简化了前轮的装配结构。在材质选择上，这类制动盘一般采用高碳铸铁材质整体铸造成型后经过数控车削、平面磨削加工完成，表面经过淬火处理后硬度达到HRC35-40，兼顾耐磨性能和抗热变形能力，摩擦工作面没有设置划线或者打孔的额外结构，更适配日常通勤场景下的半金属摩擦片，制动脚感更线性，不会出现初始制动力过猛的情况，适合普通骑行者的操作习惯。

　　实际建模过程中，需要重点关注各个镂空位置的圆角过渡处理，所有应力集中的位置都采用R3以上的圆角过渡，避免在紧急制动的强载荷下出现应力集中导致盘体开裂，外沿花瓣结构的每个齿尖都做了倒钝处理，避免安装维护过程中划伤操作人员。中心安装面与摩擦工作面的平行度公差控制在0.02mm以内，保证安装后制动盘不会出现偏摆，各个散热孔的边缘都做了0.5mm的倒角，去除加工毛刺的同时也能减少应力集中。从装配验证的角度看，这款制动盘的所有结构都不存在加工死角，普通的三爪卡盘装夹就可以完成全部车削和磨削工序，镂空位置可以通过激光切割或者铣削加工完成，加工工艺性良好，适合批量生产。
