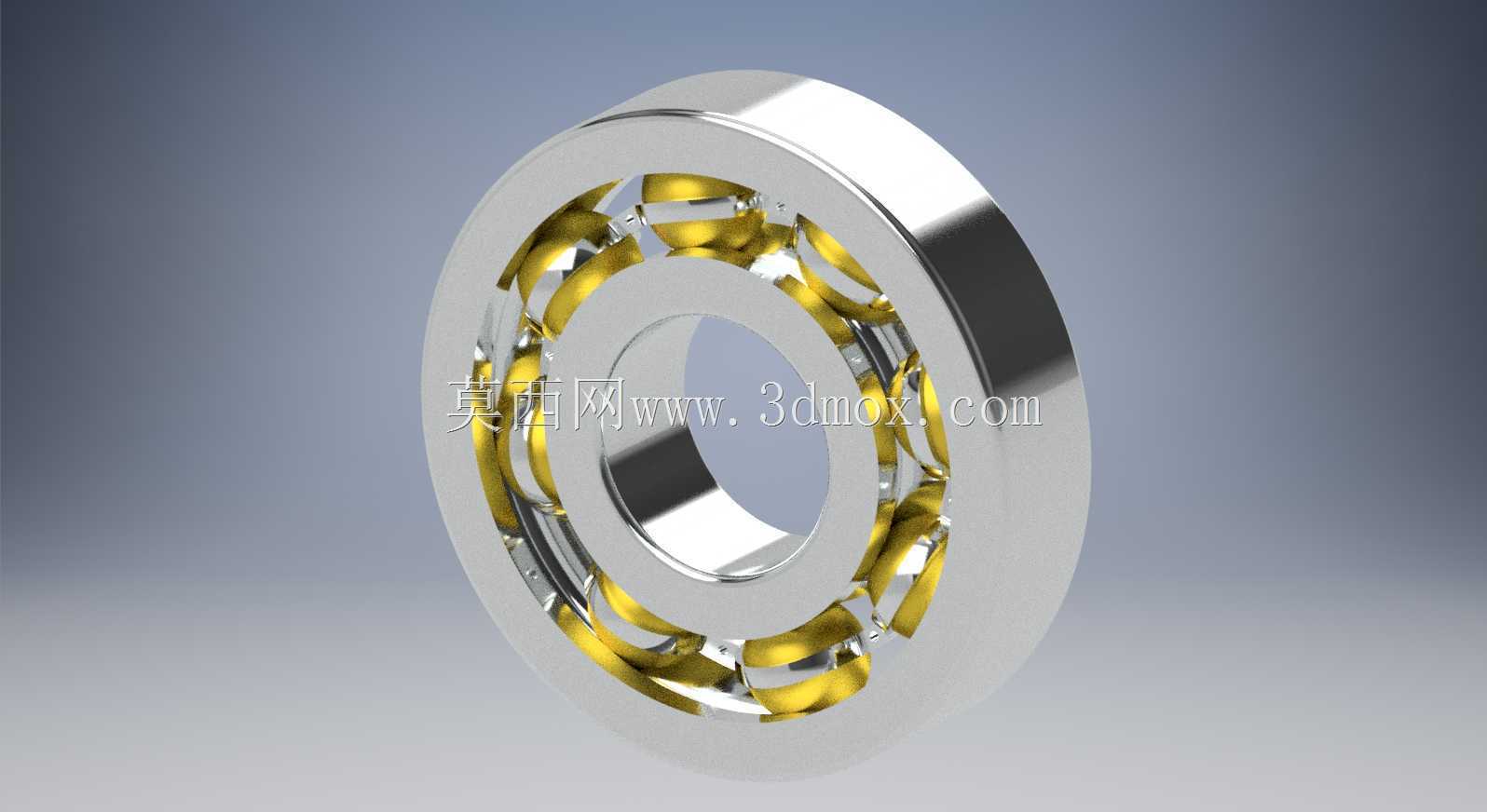

在各类回转传动系统的设计选型中,滚动轴承是绕不开的核心支撑部件,这套带实体黄铜保持架的深沟球轴承结构,覆盖了从普通民用机电到工业传动设备的多数中载回转场景。不同于冲压钢板保持架的轴承,黄铜实体保持架的结构在高速运转工况下的自润滑特性更突出,能有效降低滚动体与保持架兜孔之间的滑动摩擦,同时黄铜材质的抗冲击阻尼特性,能缓冲滚动体进出承载区时的瞬时冲击力,适合在有一定振动、转速区间跨度较大的传动位使用,比如中小型电机输出端、齿轮箱中间轴、输送机托辊、泵类设备的转子支撑位都能见到这类结构的应用。
从结构设计逻辑来看,这套轴承的内外圈滚道采用了圆弧深沟构型,滚道曲率半径略大于钢球直径,这个设计细节是为了在保证径向承载能力的同时,预留出一定的轴向承载余量,能承受双向的轴向载荷,适配轴系存在少量热胀冷缩窜动的工况,避免轴系受热伸长后出现轴承卡滞的问题。保持架采用了浪形兜孔的分体铆接结构?不对,这套是实体黄铜车削保持架,兜孔与钢球的间隙控制在钢球直径的千分之三到千分之五之间,既不会因为间隙过大导致钢球在运转中出现窜动撞击,也不会因为间隙过小出现润滑脂无法进入兜孔形成有效油膜的问题。钢球作为核心滚动体,沿滚道圆周等距排布,将内外圈之间的滑动摩擦转化为滚动摩擦,大幅降低回转过程中的摩擦阻力与温升,相比滑动轴承结构,这类深沟球轴承的启动摩擦转矩更小,在频繁启停的工况下能有效降低驱动端的功率损耗。
在安装边界与尺寸适配层面,这类轴承的安装需要严格匹配轴与轴承座的公差配合,通常内圈与旋转轴采用基孔制的过盈配合,过盈量根据承载大小与转速高低调整,重载高速工况下过盈量适当放大,轻载低速工况可适当减小过盈量方便拆装;外圈与轴承座孔采用基轴制的过渡配合,保证外圈在轴承座内不会出现随动打滑,同时也能在轴系出现轻微不对中时提供微小的调心余量。安装过程中需要注意,不能直接敲击轴承外圈或者滚动体,压力装配时要将压力均匀施加在过盈配合的套圈端面上,避免滚道出现压痕导致运转异响、提前失效。轴承的轴向定位通常采用轴用弹性挡圈、轴肩与轴承端盖配合的方式,轴肩的高度不能超过轴承内圈的倒角高度,否则会导致轴承无法安装到位,也会给后续拆卸带来困难。
从实际使用的功能特性来看,这类带黄铜保持架的深沟球轴承,相比同尺寸的冲压保持架轴承,允许的极限转速更高,在润滑条件良好的情况下,dn值可以达到更高的区间,同时黄铜材质的耐腐蚀性优于普通冲压钢板,在有少量水汽、弱腐蚀介质的工况下使用寿命更长。日常维护中,这类轴承通常采用锂基润滑脂进行润滑,注脂量控制在轴承内部空腔的三分之一到二分之一之间,注脂过多会导致运转过程中搅拌阻力过大、温升过高,注脂过少则无法形成连续的润滑膜,加剧滚道与钢球的磨损。在设备检修过程中,可以通过监听运转异响、检测轴承外圈温升的方式判断轴承状态,如果出现不规则的金属撞击声,大概率是保持架磨损间隙过大或者钢球出现点蚀,如果出现持续的尖锐摩擦声,则可能是润滑不足或者滚道出现磨损,需要及时拆解检查更换。
在三维建模层面,这套模型完整还原了轴承各零件的配合关系,内外圈的滚道曲率、倒角尺寸、保持架的兜孔位置、钢球的排布都符合实际产品的工程规范,在做整机设备的虚拟装配时,可以直接调用这套模型进行干涉检查,验证轴肩高度、轴承座孔的深度、密封件的安装空间是否匹配,避免实际加工装配时出现尺寸干涉问题。同时模型的结构拆分清晰,可以单独导出各零件的工程图,用于零部件的加工工艺编制,也可以用于装配工艺的仿真演示,帮助一线装配人员理解轴承的安装顺序与配合要求。在做传动系统的动力学仿真时,这套模型的质量属性、转动惯量参数都可以直接赋值,模拟轴承在不同载荷、转速下的受力情况,为轴系的刚度校核、疲劳寿命计算提供准确的模型支撑。
