手动棘轮式密封胶涂抹枪结构设计

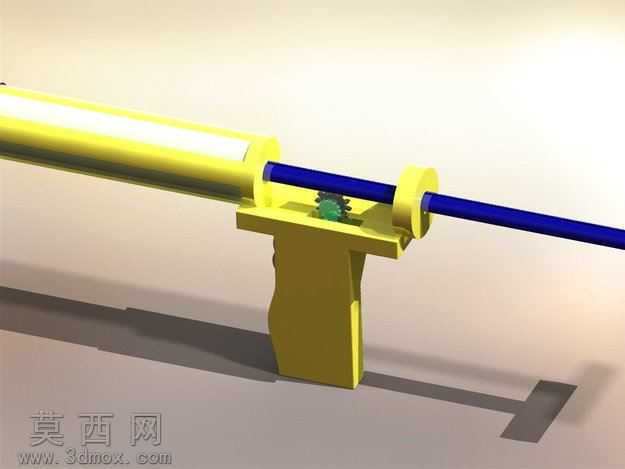

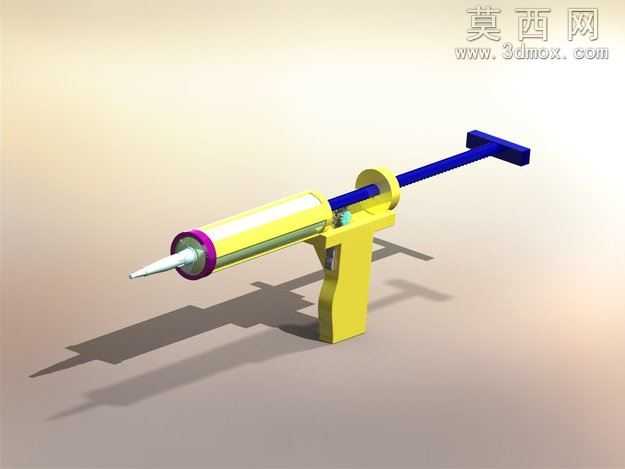

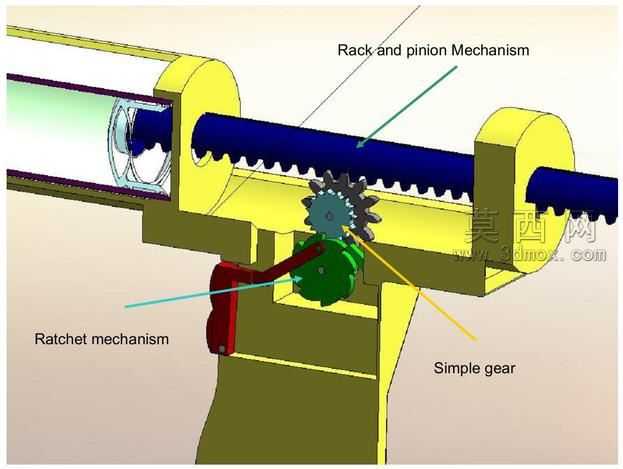

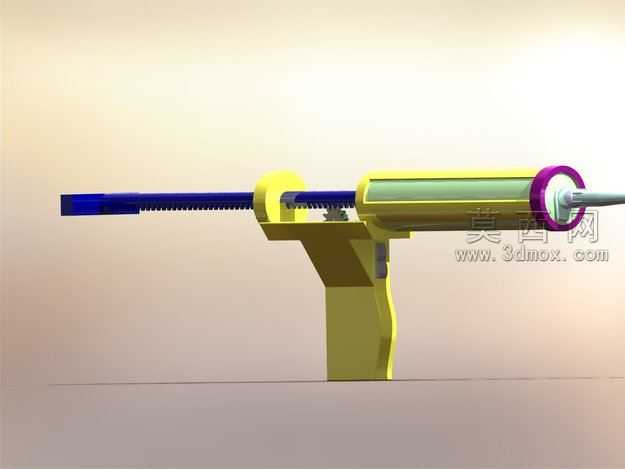

本作品为手动棘轮式密封胶涂抹工具的三维建模设计，整体采用枪式握持结构，在三维建模过程中，首先对产品的人机交互形态进行基准搭建，确定枪身握持区、胶管容纳腔、推杆传动区、出胶嘴定位区的整体比例关系，保证握持操作时的受力角度符合日常手动施力习惯。建模阶段优先完成核心传动结构的参数化绘制：首先搭建棘轮机构的核心零件，对棘轮齿形、棘爪卡位结构进行精确尺寸约束，保证棘轮单向锁止、平稳推进的功能实现，该结构是实现胶管内胶体平滑、均匀推送的核心，能够避免推杆回退造成的出胶断流、胶量不均问题。其次完成齿轮传动副的建模，将棘轮的转动运动通过啮合齿轮传递至齿条结构，建模过程中严格控制齿轮模数、齿距参数，保证齿轮与齿条的啮合间隙处于合理范围，避免传动卡滞或间隙过大造成的推胶空程。在外观与材质渲染环节，对不同功能部件赋予差异化材质表现：枪身主体结构采用亮黄色工程塑料材质，模拟高强度ABS注塑件的哑光带细微颗粒的质感，突出工具的防滑握持属性；推杆部分采用深蓝色硬质工程塑料材质，与枪身形成明确的视觉区分；出胶嘴定位环采用紫色硬质塑料材质，前端金属出胶嘴赋予亮面金属质感，还原金属喷嘴的光滑耐磨特性；胶管容纳区采用半透明浅黄材质，模拟透明胶管的视觉效果，能够直观展示内部胶体的剩余容量。整体结构设计围绕手动涂胶的操作逻辑展开，通过棘轮、齿轮、齿条三级传动的配合，实现推杆的精准步进推进，保证每次扣动扳机时的出胶量均匀稳定，同时T型推杆尾端设计方便使用者在更换胶管时快速回退推杆，提升工具使用的便捷性。建模过程中对所有活动部件进行了装配干涉检查，确保扳机扣动、棘爪转动、齿轮啮合、齿条推进的全行程无结构干涉，各零件的装配定位关系准确，能够完整还原实物的装配与运动逻辑。
