小型机用夹持老虎钳三维结构设计

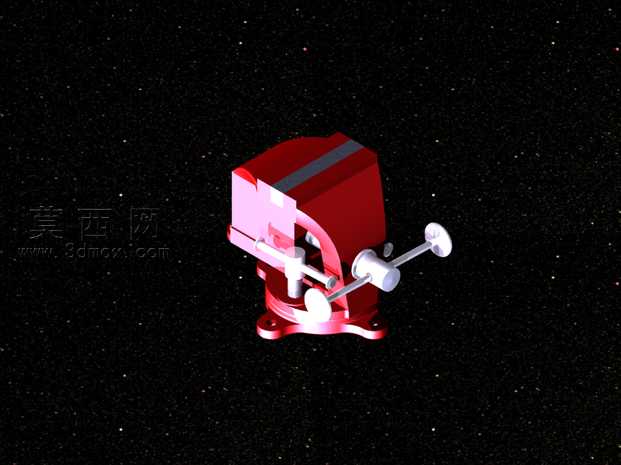

本作品为小型机用夹持老虎钳的三维设计成果，建模过程遵循机械加工工装的实际设计逻辑，首先从核心功能需求出发拆解整体结构，将老虎钳划分为固定钳身、活动钳身、传动丝杆、导向滑杆、夹持钳口、操作手柄、安装底座七大核心组成模块，逐一完成各零件的参数化建模。建模阶段严格遵循机械设计公差配合要求，对丝杆与活动钳身的传动螺纹副、滑杆与钳身的滑动配合面、钳口的V型夹持槽结构、底座的安装定位孔位都做了精准的尺寸约束，确保各零件装配后无干涉，可完整模拟实际的夹紧、松开动作逻辑。材质与渲染环节结合工业产品的真实质感做了分层处理：固定钳身与活动钳身主体采用铸铁材质表现，赋予哑光深红的金属漆质感，还原工业级工装的厚重耐用属性；传动丝杆、导向滑杆、操作手柄等运动部件采用抛光镀铬钢材材质，添加细微的金属反光与使用磨损痕迹，突出运动部件的加工精度与金属质感；夹持钳口位置单独做了淬火硬化钢的材质区分，表面添加细密的防滑齿纹理，还原钳口的防滑夹持功能；背景采用深邃星空黑的渲染环境，搭配多角度柔光打光，既清晰展现老虎钳的整体轮廓与结构细节，又通过明暗对比突出各部件的装配层次。设计思路上充分考虑小型老虎钳的实际使用场景，整体结构紧凑小巧，操作手柄采用双摇臂设计降低操作力矩，底座预留多组安装孔位可直接固定在机床工作台面，钳口预留可更换垫片的安装位，适配不同材质工件的夹持需求，避免夹持过程中刮伤工件表面；活动钳身的滑动行程做了合理限位，既保证足够的夹持开口范围，又避免丝杆超程脱出，整体结构完全符合手动夹持工具的力学传递逻辑，丝杆传动的增力结构可通过较小的手柄操作力获得足够的夹持力，满足小型零件加工、装配过程中的夹持固定需求，各部件的连接位置都做了圆角过渡处理，既避免应力集中提升结构强度，也还原了实际五金产品的工艺细节。
