可调式卫星LNB附加固定支架结构

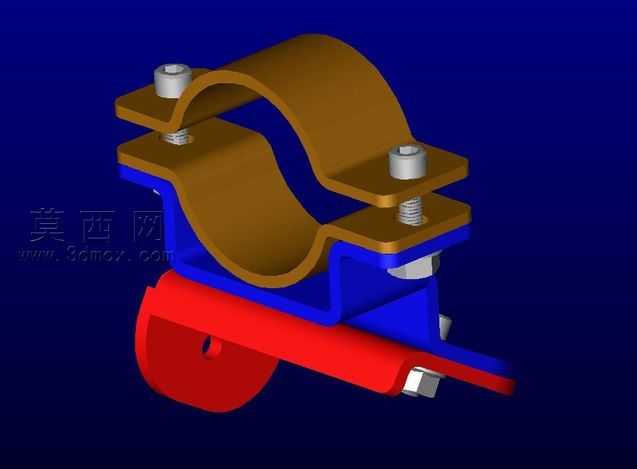

本作品为卫星天线配套的可调式LNB附加固定支架三维模型，整体采用多部件装配结构完成建模，在三维建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了精准的参数化定义。模型主体的抱箍部分采用半开式圆弧结构设计，上下两片抱箍片通过螺栓螺母组件实现锁紧调节，能够适配不同直径规格的卫星天线馈源杆安装需求，建模时对抱箍的圆弧曲率做了多组参数预留，可根据实际安装场景快速调整夹持范围。抱箍基座部分采用一体化弯折成型的结构设计，蓝色基座与红色安装托臂之间通过内嵌的螺栓实现角度与位置的可调，能够灵活调整附加LNB的对焦位置，保证高频头与天线反射面的对焦精度。材质渲染方面，抱箍片采用棕褐色工程塑料质感材质，模拟实际产品中玻纤增强尼龙的材质表现，基座与托臂分别采用蓝色、红色的硬质工程塑料材质区分不同功能部件，金属紧固件采用银灰色金属质感材质，还原镀锌螺栓的真实外观效果，渲染时采用深蓝色纯色背景突出模型结构，通过定向打光凸显各部件的轮廓边界与装配层次。设计思路上，该支架核心解决单天线挂载多颗LNB的安装需求，无需更换原有天线支架即可实现第二个高频头的加装，整体结构无复杂异形部件，所有连接位置都采用标准紧固件，既保证了安装后的结构稳定性，也兼顾了安装调节的便捷性，建模过程中对所有活动连接位置都保留了装配自由度，可在三维环境中模拟调节锁紧的完整操作流程，验证结构的可调范围与锁紧可靠性，避免实际生产安装中出现干涉、调节行程不足的问题。
