100mm与150mm规格重型铸铁行走轮结构

　　在仓储物流重载转运、工业设备移动基座、重型工装台架移位这类场景里，行走轮的承载冗余量、滚动阻力表现、接触面适配性，直接决定了整套移动机构的实际使用体验，很多现场出现的轮体碎裂、包胶脱层、推行卡滞问题，本质都是轮体选型和结构设计没有匹配实际工况。这两款不同直径的重型铸铁轮，核心轮体采用铸铁材质作为支撑骨架，外层包覆黑色橡胶接触层，针对的是单轮承载0.2吨到0.3吨区间的中重载移动场景，区别于轻型塑料芯脚轮，铸铁芯的结构刚性足以应对车间地面常见的焊缝凸起、细小金属碎屑、轻微坡度等复杂工况，不会出现轮芯受载变形导致的转动偏心问题。

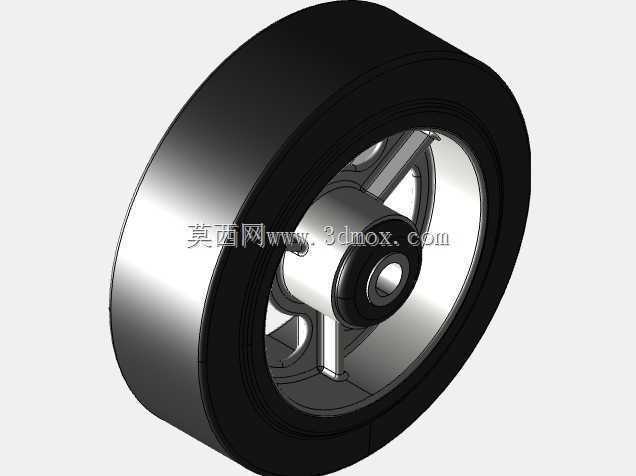

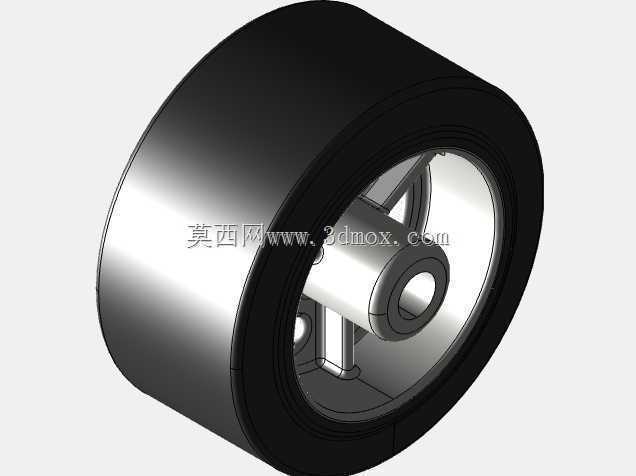

　　从结构设计逻辑来看，轮芯采用辐条式镂空结构，而非实心铸铁结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低了轮体自身的转动惯量，推行启动时不需要克服过大的静阻力，同时辐条的均匀排布也让轮体在受径向载荷时应力分布更均匀，避免局部应力集中导致的轮芯开裂。中心安装孔采用阶梯式同轴设计，适配标准尺寸的轮轴与轴承配合位，安装时不需要额外做衬套加工，直接穿入对应直径的轮轴即可完成装配，安装位的同轴度公差控制在合理区间，转动时不会出现径向跳动，减少轮轴的偏磨损耗。外层橡胶层采用等厚度包覆设计，橡胶材质的邵氏硬度适配水泥地面、环氧地坪、钢板地面等常见工业场地，既不会因为硬度过高压伤环氧地坪涂层，也不会因为硬度过低导致滚动阻力过大，推行时橡胶层的微小形变还能吸收地面微小凸起带来的振动，减少移动时的噪音传递，避免台架上搭载的精密工件受振动影响出现位移。

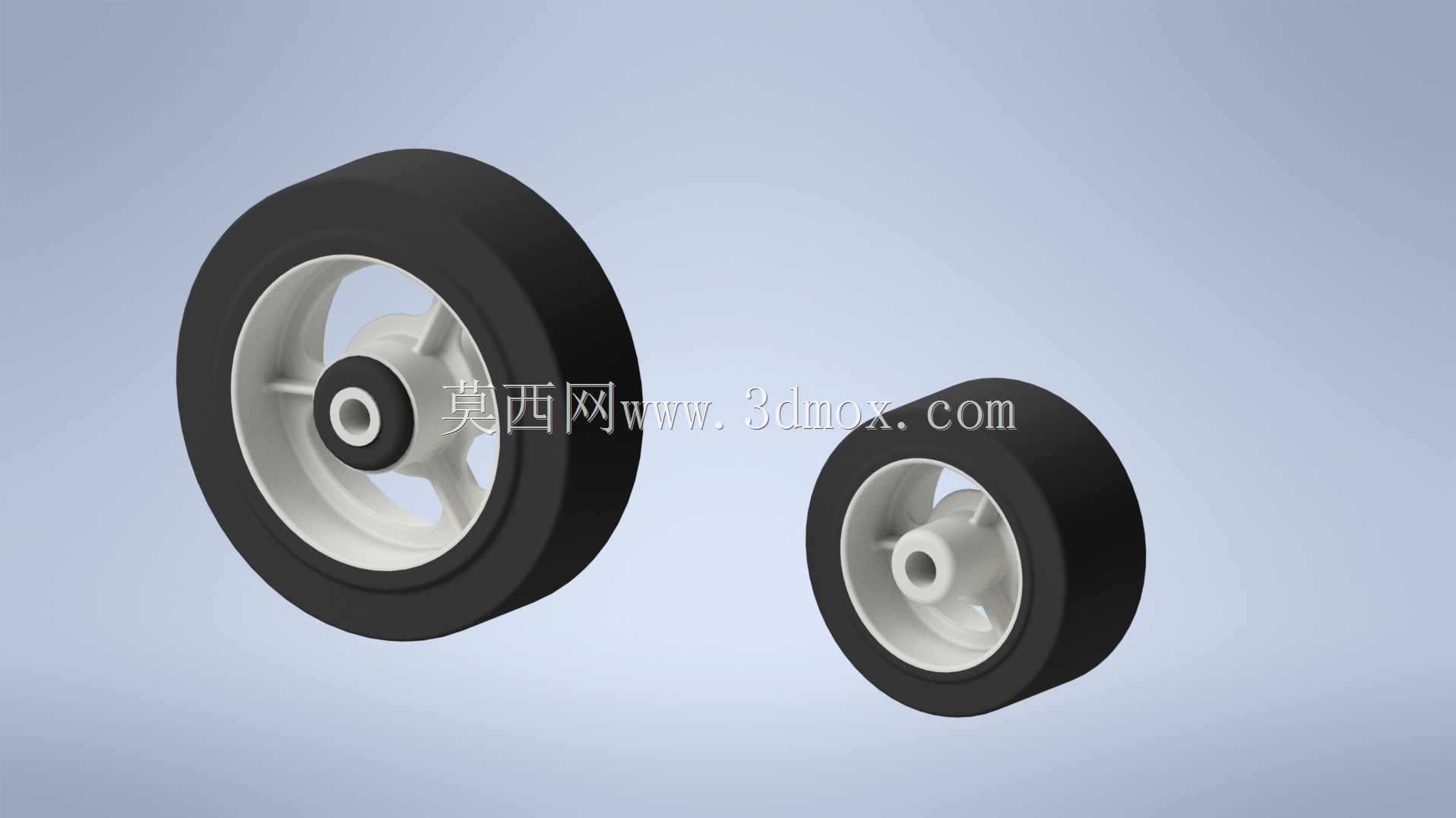

　　尺寸边界上，100mm直径规格的轮体，适配的安装空间需要预留足够的转动半径，轮体宽度方向的安装间隙需要考虑橡胶层受载后的形变量，避免轮体转动时和支架侧板发生摩擦；150mm直径规格的轮体越障能力更强，面对地面5mm以内的沟槽、接缝不需要额外抬升即可顺利通过，适合对移动顺畅度要求更高的场景。两款轮体的中心安装孔尺寸保持统一的适配标准，同一款安装支架可以根据实际使用场景更换不同直径的轮体，不需要重新设计支架的安装位，降低了备件的储备种类。

　　在实际选型匹配时，需要注意单轮承载的计算不能直接取额定载荷的上限，要考虑地面不平整带来的动载冲击系数，通常预留20%左右的承载冗余，能大幅延长轮体的使用寿命；轮轴的配合公差建议选用过渡配合，避免间隙过大导致轮体转动时晃动，也避免过盈配合导致装配困难。橡胶层和铸铁芯的结合面采用了嵌入式咬合结构，而非单纯的胶粘固定，在长期受载、反复启停的工况下，不会出现橡胶层和铸铁芯脱层分离的问题，这也是重型轮和轻型轮在结构设计上的核心差异——轻型轮多采用胶粘固定，重载下很容易出现包胶脱落的失效问题。另外轮体的转动面做了同轴度校准，高速推行时不会出现周期性的上下跳动，对于搭载有精密检测部件的移动台架来说，这种稳定的转动特性能避免振动干扰检测精度。

　　从建模细节来看，轮芯的辐条过渡位置都做了圆角处理，没有尖锐的直角结构，既符合铸铁件的铸造工艺要求，避免铸造时出现应力集中导致的冷裂问题，也减少了应力集中带来的结构失效风险；橡胶层的边缘做了小角度倒角，安装时不会因为边缘剐蹭支架导致橡胶层被切损，转动时遇到侧面的障碍物也能顺利滑过，不会出现卡滞。中心孔的定位基准和轮体外圆的同轴度、两个端面的平行度都按照工业脚轮的通用公差要求设定，模型可以直接用于支架的配套设计、装配干涉检查，不需要额外调整尺寸参数。
