工业润滑油存储用塑料油瓶结构设计

　　这款油瓶的结构设计围绕工业润滑油的分装、存储与日常加注场景展开，在车间设备维护、汽修门店保养、小型机械润滑作业等场景中，这类容器是连接大宗油品存储与设备润滑点的关键中转载体，设计时首先要平衡握持手感、倾倒流速与放置稳定性三者的关系，避免加注过程中出现溢洒、脱手、静置倾倒等实际作业中的常见问题。从外形结构来看，瓶身采用非对称的弧面过渡设计，一侧做内凹的握持曲面，刚好贴合成年男性手掌的自然弯曲弧度，作业时单手握持时手指可完全贴合凹陷区域，即使瓶身沾有少量油污也能保持足够的摩擦力，不会出现打滑脱手的情况；瓶身下半部分做了加宽的平底结构，放置在工位台面、设备检修平台时，接触面积足够大，即使受到轻微的侧向碰撞也不会翻倒，

　　适配车间内复杂的临时放置场景。瓶口部分采用短颈直口设计，口径经过反复测算，既能够保证加注时油品的流速稳定，不会因为口径过小导致加注时油品断流、反喷，也不会因为口径过大导致流量失控，加注到小型设备注油口时出现溢洒；瓶口的外壁预留了标准的螺纹配合位，可适配通用的螺旋密封瓶盖，拧紧后可实现可靠的密封，存储时不会因为瓶身倾斜、倒置出现渗漏，也能避免外界的灰尘、金属碎屑进入瓶内污染油品，保障润滑作业时油品的清洁度，避免杂质进入设备摩擦副造成异常磨损。瓶身的壁厚设计遵循注塑成型的工艺要求，整体壁厚保持均匀过渡，在握持区域、瓶底承重区域做了局部加厚处理，既能够保证瓶身整体的结构强度，装满油品时不会因为自重出现瓶身变形，也能避免注塑过程中出现缩痕、

　　缺料等成型缺陷，降低批量生产时的不良率；瓶身的曲面过渡全部采用大圆角设计，没有尖锐的棱角，一方面是避免作业过程中棱角划伤操作人员，另一方面也能减少应力集中，即使瓶身受到轻微的挤压、碰撞也不会出现开裂。在实际使用场景中，这类油瓶不仅可以用来分装发动机机油、齿轮油、液压油等工业常用油品，也可用来存储切削液、清洗剂等车间常用液体，瓶身的侧面预留了平整的标签粘贴区域，可粘贴油品型号、加注周期、适用设备等标识信息，避免不同油品混装误用。设计过程中还考虑了堆码存储的需求，瓶底做了与瓶口配合的浅凹槽结构，多个满装油瓶堆码放置时，上层瓶底可刚好卡在下层瓶口的位置，不会出现滑动移位，提升仓储时的空间利用率，也降低堆码倾倒的风险。

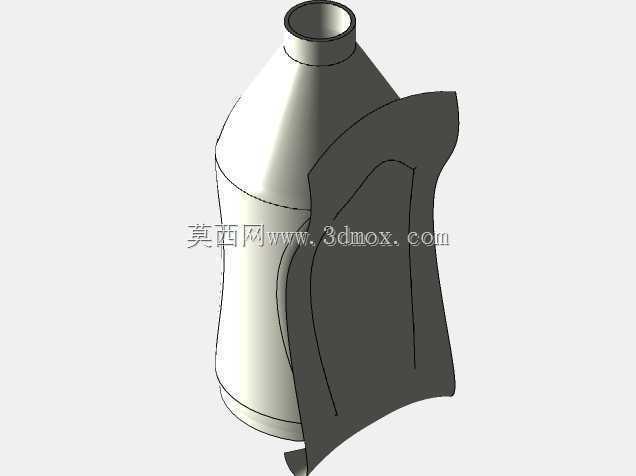

　　从安装边界与适配性来看，这款油瓶的整体外形尺寸适配常规的车间工具柜储物格、汽修工位的置物架层板，放置时不会占用过多的操作空间，瓶身的最大宽度经过控制，可轻松放入大多数设备的检修工具箱内，方便外出检修作业时携带。不同于民用食用油瓶的设计，工业用油瓶不需要过度考虑外观的装饰性，所有的结构设计都围绕作业实用性展开，比如瓶身没有做多余的防滑纹路凸起，避免纹路内积存油污难以清理，日常维护时用车间的抹布即可快速擦拭干净；瓶肩部分做了平缓的倾斜过渡，倾倒油品时瓶内残留的油品可顺着倾斜面完全流出，减少瓶内的油品残留，避免不必要的浪费。在三维建模过程中，所有的曲面都做了连续的曲率过渡，既保证注塑成型时的脱模顺畅，不需要设计复杂的抽芯结构，降低模具的加工成本，也能保证瓶身外观的流畅性，不会出现明显的合模线错位影响使用。针对不同容量的衍生型号，可在这个基础结构上调整瓶身的高度，保持握持区域、瓶口、瓶底的结构尺寸不变，即可实现不同规格产品的系列化设计，减少后续模具开发的工作量，也能让作业人员在使用不同容量的同系列油瓶时，保持一致的操作手感，降低操作的适应成本。
