带轮毂安装座的V型槽传动滑轮结构

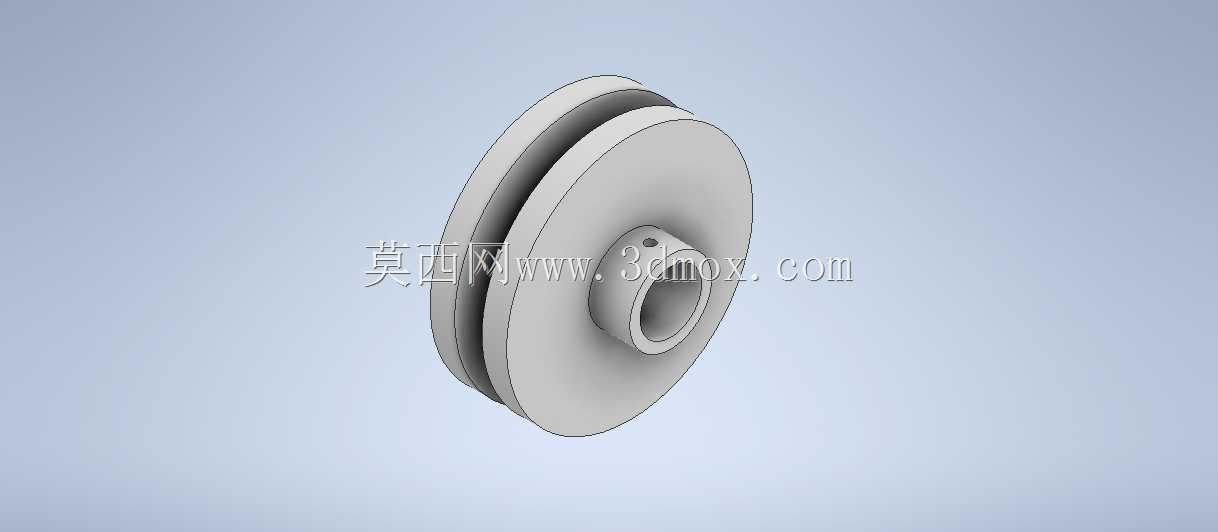

　　这款带一体式轮毂安装座的V型槽滑轮，在中小载荷的机械传动、线缆导向场景中应用十分广泛，从车间小型输送线的皮带张紧导向，到电工设备内部的线缆走线承托，再到小型起重装置的绳索转向支撑，都能见到这类结构的身影。不同于无轮毂的简易片式滑轮，这款滑轮的设计充分考虑了安装后的同轴度保持能力，中心的凸台轮毂做了轴向延伸，安装时可以直接套入对应直径的固定销轴，轮毂内孔与销轴的配合长度更长，能有效避免轮体受侧向力时出现偏摆、卡滞的问题，哪怕是在设备运行产生持续振动的工况下，也能维持轮体转动的顺畅度，减少轮体内孔与销轴的偏磨损耗。

　　从结构设计逻辑来看，轮体的V型槽做了合理的槽角设计，槽面的圆弧过渡处理可以避免绳索、三角带在槽内出现应力集中的折损，不管是适配圆截面的尼龙绳、钢丝绳，还是小规格的三角传动带，都能保证接触面的贴合度，减少传动过程中的打滑概率。轮缘的厚度经过了载荷校核，在满足额定载荷下抗形变要求的同时，尽可能控制了轮体的整体重量，不会给安装端带来额外的负重负担。中心轮毂上预留的定位小孔，是为了配合紧定螺钉实现轮体与传动轴的周向固定，避免传动过程中轮体与轴之间出现相对转动，保证动力传输或者导向位置的稳定性，安装时不需要额外加工键槽，降低了配套轴件的加工难度，对于小载荷、低转速的应用场景来说，这种固定方式的装配效率更高，后期维护拆卸也更便捷。

　　在安装边界方面，这款滑轮的轴向总厚度控制得较为紧凑，轮毂的凸台高度略高于轮体腹板的平面，安装时轮毂端面可以直接贴合安装支架的立面，不需要额外加装过多的调整垫片来控制轴向间隙，只要保证销轴的伸出长度能覆盖轮毂的总长度，配合轴端挡圈就可以完成轴向限位。轮体外径与槽底直径的差值经过了合理匹配，保证绳索或者皮带嵌入槽内后有足够的接触包角，不会出现脱槽的风险，同时轮缘的外径余量也能在绳索出现小幅跳动时起到限位作用。腹板部分采用了等厚度的圆盘结构，没有做多余的镂空减重，一方面是简化加工工艺，不管是采用机加工还是注塑成型的方式生产，都能降低模具或者加工工序的复杂度，另一方面也能保证轮体的整体结构强度，在承受径向载荷时腹板不会出现应力集中导致的开裂问题。

　　实际使用过程中，这类滑轮的转动阻力主要来自轮毂内孔与销轴的摩擦，如果是长期连续运转的工况，可以在轮毂内孔加装配套的含油轴承或者微型滚动轴承，进一步降低转动摩擦系数，提升传动效率，延长整体的使用寿命。如果是用于手动操作的导向场景，比如小型吊具的手动牵引、设备检修门的滑动导向，直接采用销轴与内孔间隙配合的方式就可以满足使用要求，不需要额外加装轴承，能控制整体的使用成本。在做配套结构设计时，需要注意安装支架的开口宽度要略大于轮体的总厚度，预留0.5到1毫米的轴向间隙，避免轮体转动时与支架侧面产生摩擦，同时销轴的同轴度要控制在合理范围内，防止轮体安装后出现卡滞、转动不顺畅的问题。另外，V型槽的表面粗糙度需要控制在合理区间，过于粗糙会加剧绳索或者皮带的磨损，过于光滑则容易出现传动打滑的问题，设计时根据配套使用的传动介质材质调整槽面的处理工艺，就能适配不同场景的使用需求。
