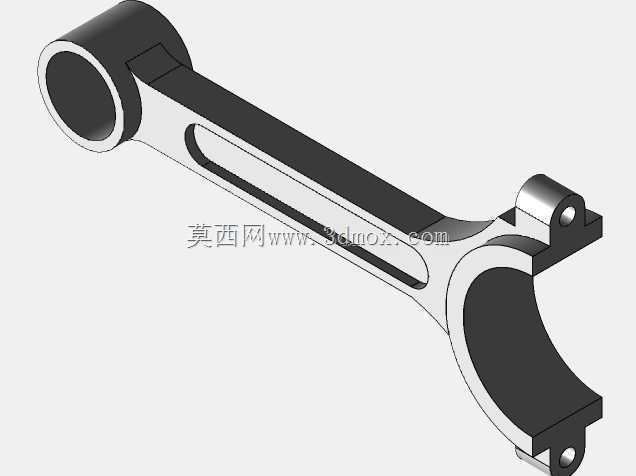

内燃机传动用分体式连杆结构三维数模

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。本次建模的连杆采用分体式大头结构设计，区别于整体式连杆的装配局限，大头端采用剖分搭配螺栓紧固的结构形式，能够在曲轴完成动平衡装配后，从轴颈侧完成安装固定，大幅降低动力总成的装配难度，也为后续的轴瓦检修、磨损更换预留了操作空间。从实际工况受力角度出发，连杆在运行周期内需要交替承受活塞传递的燃气爆发压力、往复运动惯性力以及旋转离心力的复合作用，因此杆身部分采用了工字形截面设计，这种截面形式能够在同等材料用量的前提下，最大化提升截面的抗弯模量，既可以控制连杆自身的往复运动质量，

　　降低惯性载荷对曲轴轴承的冲击，又能保证杆身在交变载荷下的刚度，避免高转速工况下出现杆身弯曲失稳、轴瓦偏磨的问题。连杆小头端采用整圆式衬套安装结构，内孔预留了铜基衬套的压装余量，工作时通过活塞销与活塞组件连接，衬套的存在可以避免连杆本体与活塞销直接摩擦，磨损后仅需更换衬套即可恢复配合精度，降低维护成本。大头端的剖分面采用平切口设计，配合两个定位销实现连杆盖与杆身的精准对位，避免螺栓紧固过程中出现错位，保证轴瓦安装后的圆度公差，防止运行过程中轴瓦出现滚瓦、烧蚀的故障。在安装边界尺寸的把控上，建模过程严格遵循动力传动的尺寸链要求：小头端内孔尺寸与常规活塞销的直径公差带匹配，外圆过渡位置采用大圆角平滑过渡，避免应力集中导致的小头断裂；

　　大头端内孔尺寸匹配对应曲轴的连杆轴颈直径，连杆盖的螺栓孔位置度严格控制，保证紧固后结合面的贴合度达到90%以上，避免高速运转下连杆盖出现松动。杆身的工字形截面从大头到小头采用渐变式过渡，截面尺寸顺着载荷传递路径逐步收窄，既符合应力分布的规律，也减少了不必要的材料冗余。从应用场景来看，这类连杆不仅适配小排量单缸内燃机的使用需求，经过尺寸缩放与强度校核后，也可应用于空气压缩机、往复式泵等需要将旋转运动转化为往复直线运动的通用机械设备中。建模过程中对所有过渡圆角、安装孔位、配合面的公差预留都做了还原，没有忽略工艺细节：比如小头端的润滑油孔位置，对应活塞销的润滑通道，能够将曲轴箱内的压力润滑油引导至活塞销配合面，形成稳定油膜降低摩擦损耗；

　　大头端的轴瓦定位槽结构，能够固定轴瓦的周向位置，避免轴瓦随轴颈转动堵塞油孔。很多初学者建模时容易忽略连杆的受力方向与结构的对应关系，比如将工字形截面的方向做反，导致杆身的抗弯能力无法满足受力要求，或是遗漏剖分面的定位结构，导致装配时出现错位，本次建模完全按照实际加工装配的逻辑搭建特征，所有配合面的尺寸都预留了合理的公差带，既可以作为教学演示的结构样例，也能为同类传动件的设计建模提供结构参考。在实际选型应用中，这类连杆的长度尺寸直接影响动力单元的压缩比与活塞行程，因此建模时严格控制大小头孔的中心距公差，中心距的偏差会直接导致活塞的上止点位置偏移，出现压缩比异常、活塞碰撞气门等严重故障，同时大小头孔的平行度公差也在建模时做了基准约束，避免装配后活塞出现偏缸，导致气缸套异常磨损。杆身表面的减重槽设计并非随意开设，而是在不降低截面强度的前提下，去除应力水平较低区域的材料，进一步降低连杆的自身重量，适配更高转速的运行工况。
