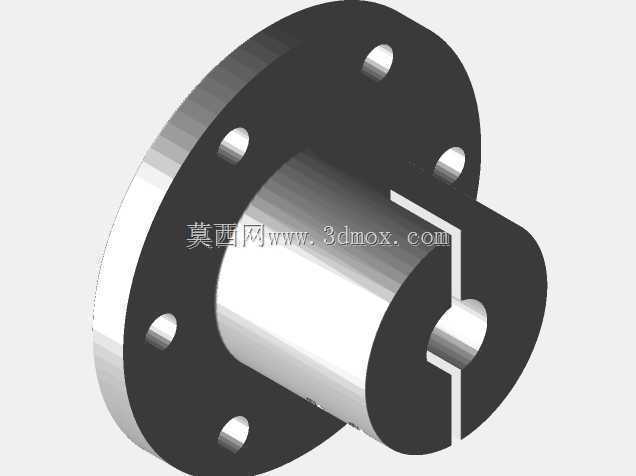

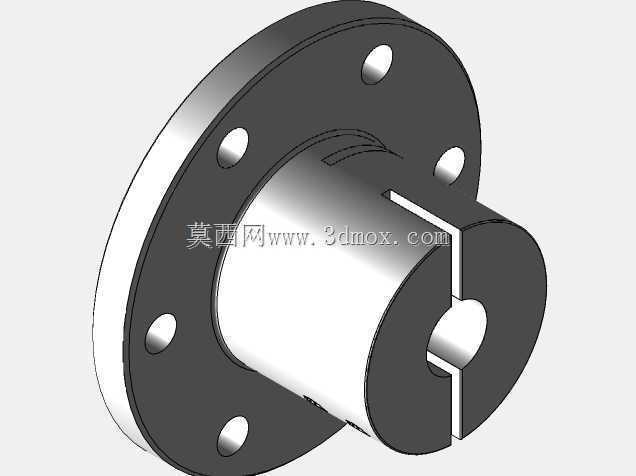

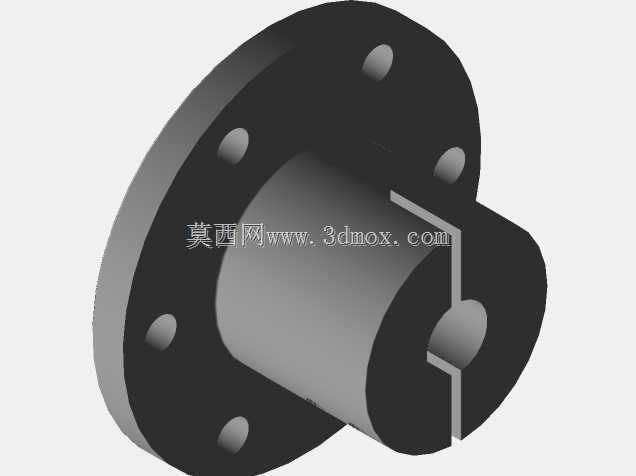

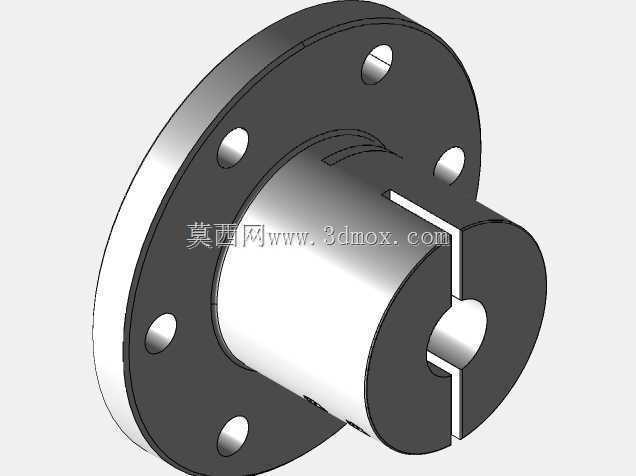

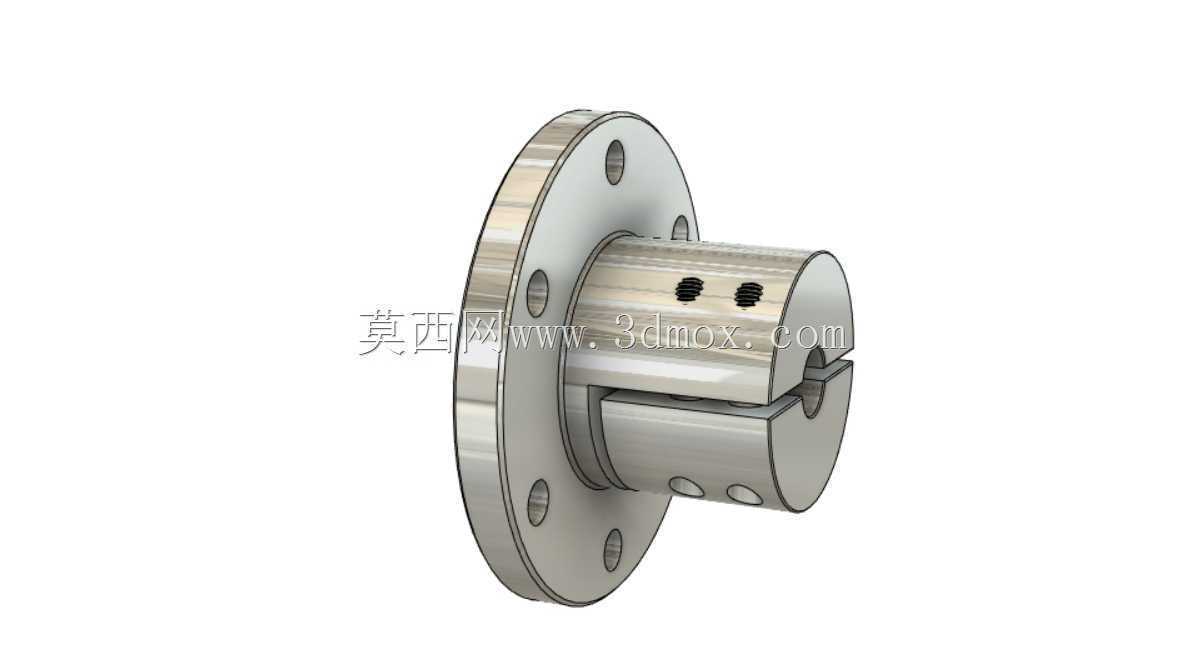

内径10mm法兰式防滑电机联轴器结构

　　在小型自动化传动单元、桌面级机器人关节、ROBOCON赛事竞技类机器人的动力传输环节，电机轴与负载轴的同轴连接可靠性，直接决定整套传动链路的运行精度与抗冲击能力，这款夹紧式法兰防滑联轴器，正是针对小扭矩、高同轴度要求的传动场景设计的连接部件。

　　从实际选型适配的角度看，该联轴器采用铝合金作为基体材料，本身兼顾了轻量化与足够的结构强度，不会给动力输出端增加额外的转动惯量负担，尤其适配小功率直流电机、舵机等输出扭矩有限的动力源。其核心的防滑设计逻辑，区别于传统顶丝式联轴器仅靠单点顶丝挤压轴面固定的方式，采用开口夹紧结构配合锁紧顶丝实现轴孔的环抱式固定：轴孔侧的开口缝隙在锁紧时会产生均匀的径向抱紧力，让整个轴孔内壁与电机输出轴表面充分贴合，既避免了单点顶丝容易造成的轴面压痕、轴件损伤问题，也能在正反转频繁切换、瞬时扭矩冲击的工况下，杜绝轴与联轴器之间的相对打滑，保证动力传输的同步性。

　　安装边界与尺寸参数是结构设计选型阶段必须明确的核心要素，该联轴器的轴孔内径为10mm，可直接适配输出轴直径10mm的常规小型电机，无需额外加装轴套；法兰端外径为59mm，节圆直径47.5mm，法兰盘上均匀分布的安装孔可直接与负载端的安装面通过螺栓锁紧，实现动力端与负载端的刚性连接，整体轴向安装占用空间紧凑，不会在狭小的设备腔体内部造成空间干涉。整个部件净重仅75克，在移动类机器人、轻量化执行机构上使用时，不会额外增加过多的运动负载。

　　从结构设计的细节考量，夹紧端设置的两颗锁紧顶丝沿轴向错位分布，锁紧时可以让抱紧力沿轴段长度方向均匀分布，进一步提升防滑锁止的可靠性；法兰盘与夹紧轴套为一体化加工成型，不存在装配间隙带来的传动回差，对于需要精准位置控制的传动场景，比如机器人关节的角度传动、小型输送辊的同步驱动，这种零背隙的传动特性可以有效提升位置控制精度，避免启停阶段的角度误差累积。

　　在实际工程应用中，这类联轴器常被用于小型AGV驱动轮与电机的连接、机械臂末端执行器的动力传输、竞赛机器人的行走机构与动力电机的对接，这些场景普遍存在安装空间紧凑、正反转切换频繁、需要避免传动打滑的需求，传统的顶丝联轴器在这类工况下长期运行容易出现顶丝松动、轴面打滑、传动失效的问题，而这种环抱夹紧式的防滑结构，能在不增加过多结构体积与重量的前提下，大幅提升连接可靠性。同时铝合金材质本身具备一定的形变能力，在两轴存在微小的同轴度安装误差时，可以通过自身的微量形变补偿少量的径向、角向偏差，降低安装时的同轴度调校难度，提升现场装配的效率，也能避免刚性连接状态下安装偏差带来的轴承附加载荷，延长电机与负载端轴承的使用寿命。

　　建模过程中需要重点关注几个关键尺寸的公差配合：轴孔内径的公差需要控制在过渡配合区间，既保证安装时可以顺利套入电机轴，又不会因为间隙过大导致抱紧力不足；法兰端安装孔的位置度公差需要严格控制，保证与负载端安装面的孔位精准对齐，避免安装时出现强制螺栓锁紧带来的内应力；开口缝隙的宽度需要匹配铝合金材料的弹性形变范围，保证锁紧时缝隙可以均匀收缩，不会出现局部应力过大导致的部件开裂。整个部件的外形采用圆角过渡处理，没有尖锐的棱角，既避免了安装调试过程中划伤操作人员，也减少了转动过程中的风阻与安全隐患。
