简易钢管式卡丁车底盘车架结构设计

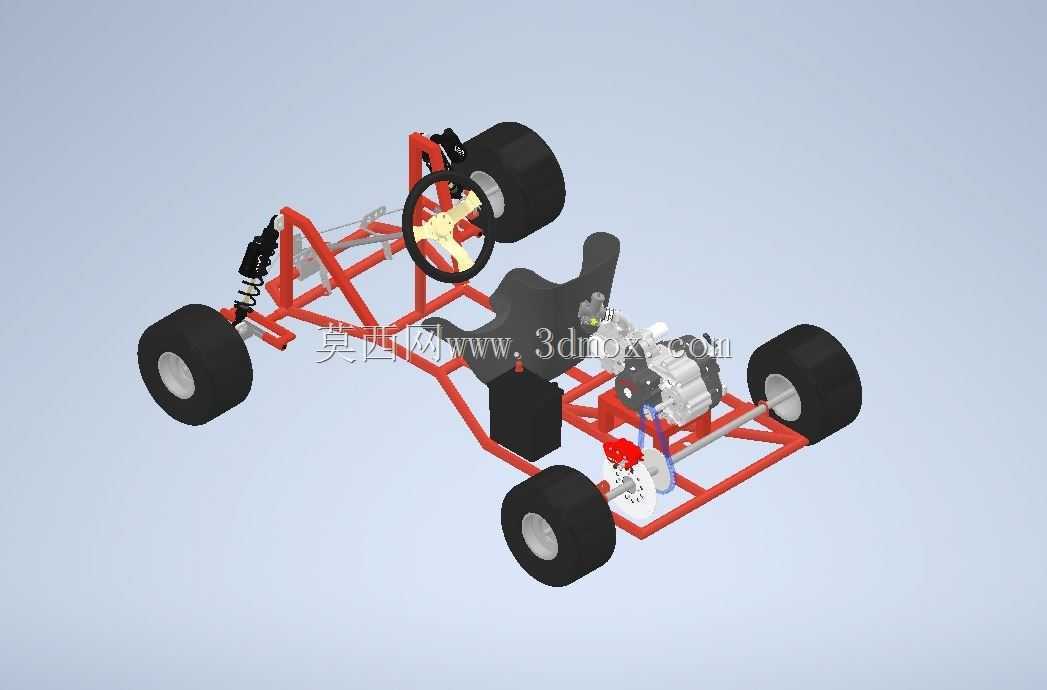

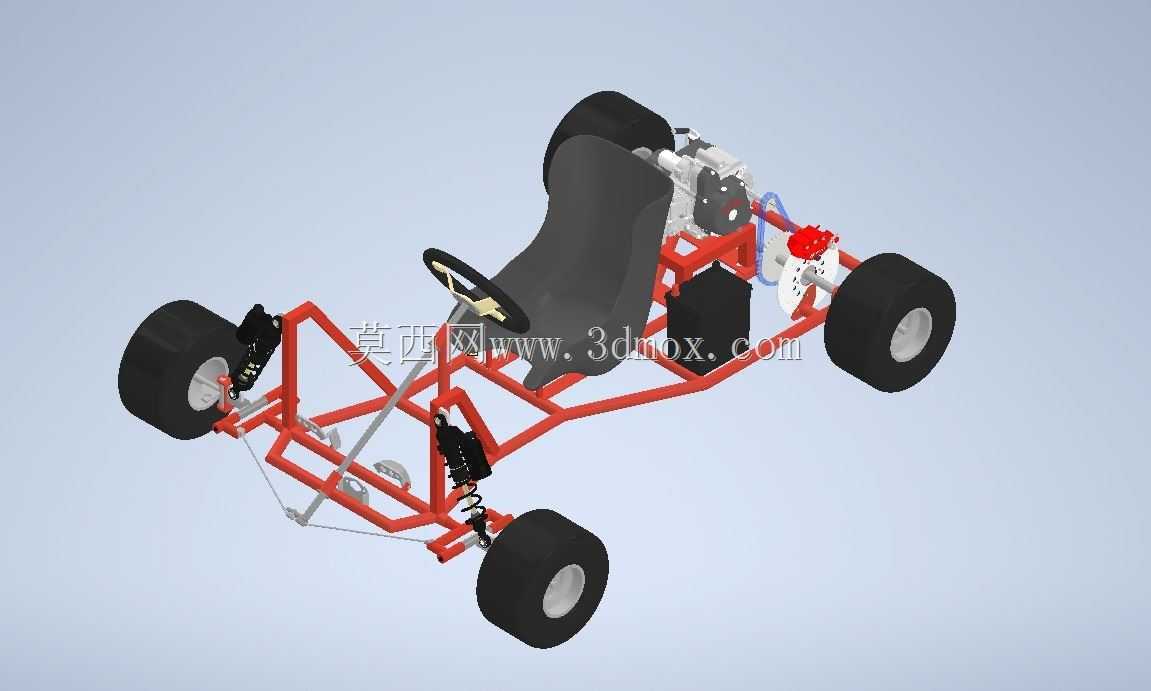

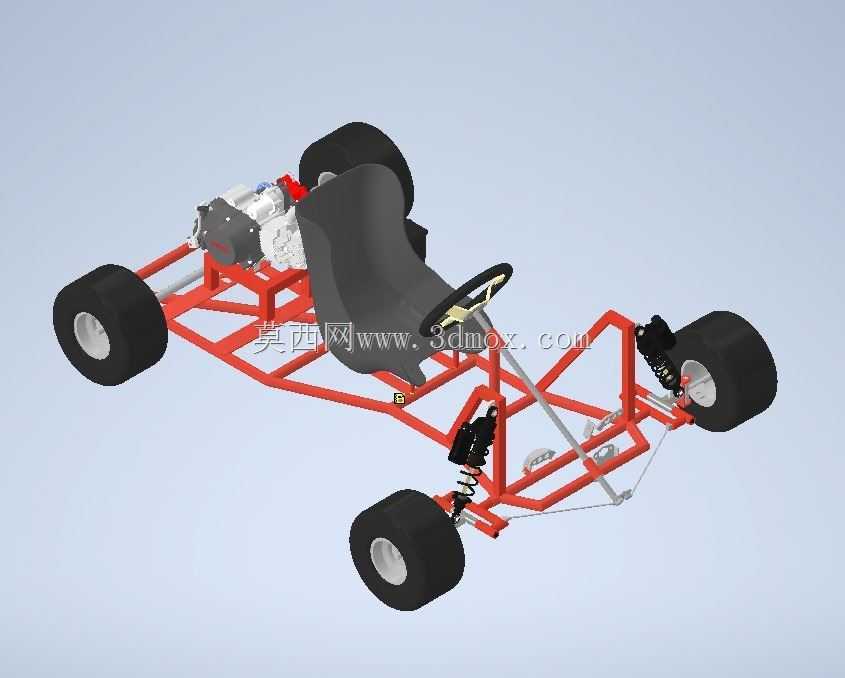

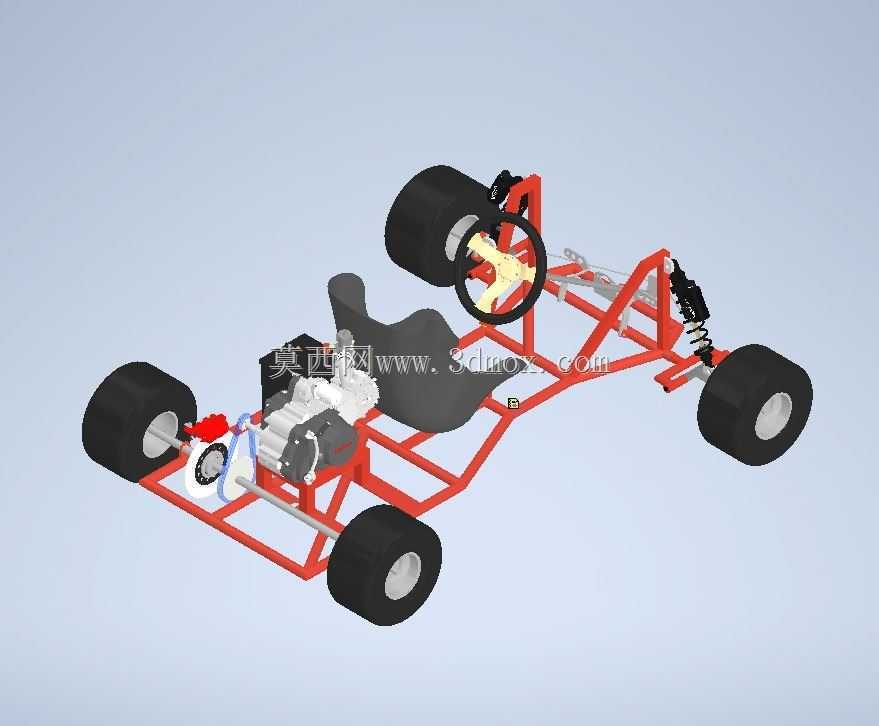

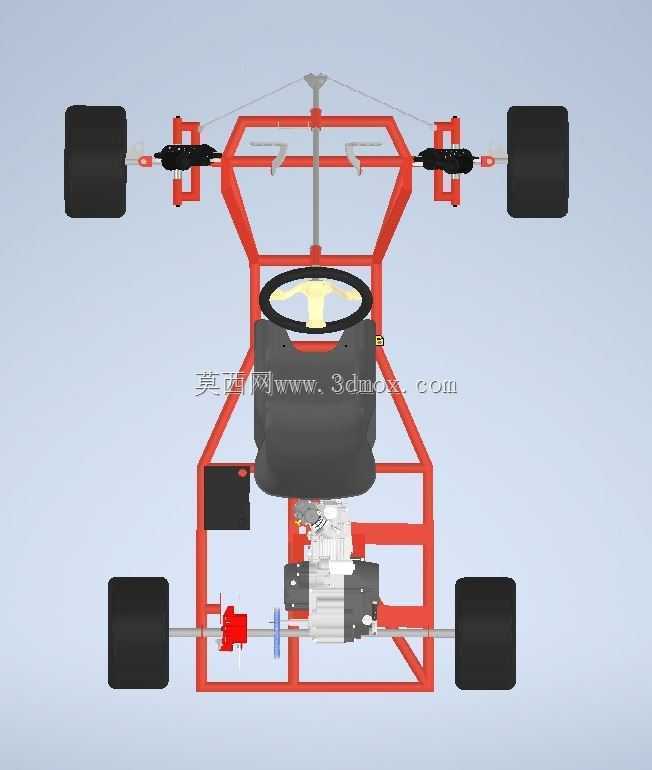

　　这款卡丁车车架采用空间钢管焊接结构，主要面向小型非道路休闲游乐场景，可适配户外场地游乐、个人DIY改装、青少年科普教学等多种使用场景，作为整车的核心承载基体，承担着动力总成、行走系统、操控机构、驾乘人员的全部载荷传递功能。从结构布局来看，车架采用前置转向桥、中置动力与座椅、后置驱动桥的经典卡丁车布置形式，主纵梁采用连续弯折的矩形钢管拼焊而成，横向通过多根横撑形成封闭的框型结构，在保证整体扭转刚度的同时，尽可能降低了结构自重，避免冗余材料带来的不必要负载。

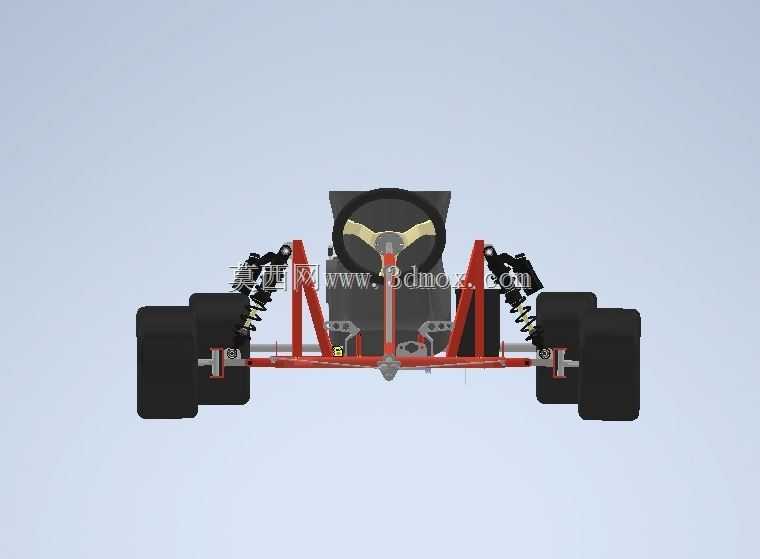

　　在安装边界设计上，车架前部预留了转向机安装位，可适配齿轮齿条式转向机构，转向柱安装座带有预设倾角，匹配常规卡丁车的转向操控角度，两侧的前悬安装支座预留了减震器与下摆臂的连接孔位，孔位同轴度公差控制在合理范围内，可直接适配常见的小型卡丁车独立前悬组件，无需二次扩孔或补焊调整。中部区域设置了整体式座椅安装平面，安装孔位按照通用运动型卡丁车座椅的固定间距设计，可兼容多数市售的一体式塑料或玻璃钢卡丁车座椅，座椅下方预留了动力总成的安装空间，可适配卧式单缸汽油机或者小型电动驱动总成，安装支座带有长圆孔设计，允许一定范围内的动力总成位置调整，方便不同规格动力单元的匹配安装，同时预留了传动系统的走行空间，可适配链传动或者轴传动的不同传动方案。

　　车架后部设置了后驱动桥的安装支座，两侧预留了后减震器的上安装点，与后悬摆臂的安装位形成匹配的几何关系，保证减震器工作行程处于合理区间，避免运动干涉。车架的轮距与轴距参数按照小型休闲卡丁车的通用尺寸设定，整体宽度控制在常规场地卡丁车的通行范围内，可适配多数室内外卡丁车赛道的宽度要求，离地间隙设定兼顾非铺装路面的通过性与铺装场地的操控稳定性，避免过弯时出现侧倾过大的问题。

　　从设计思路上，这款车架优先考虑了加工便利性，所有钢管弯折角度均采用常规加工角度，无需特殊定制的弯折模具，普通的管材弯管机即可完成全部管材的弯折加工，焊接节点均采用易于施焊的角度设计，减少了隐蔽焊缝的数量，降低了焊接加工的难度，适合小批量生产或者个人DIY制作。结构受力层面，车架在动力安装、悬架连接、转向机构安装等应力集中区域均设置了加强筋或者局部加厚的衬板，避免长期交变载荷下出现焊缝开裂或者结构变形的问题，管材的选型兼顾强度与重量，在满足整车承载要求的前提下，尽可能减小管材壁厚，降低整车整备质量，提升动力响应表现。

　　实际使用场景中，这款车架既可以作为休闲游乐场地的运营卡丁车基础底盘，也可以作为个人改装爱好者的DIY制作基础，还可用于中小学机械科普教学的结构展示案例，帮助学习者理解车辆底盘的承载逻辑与各系统的安装匹配关系。车架的所有安装接口均采用行业通用的尺寸规格，零部件互换性强，后期维护更换配件无需特殊定制，可大幅降低使用与维护成本。结构设计上规避了复杂的曲面成型工艺，全部构件均为直线或常规弧度的管材，加工门槛低，无需大型冲压或成型设备即可完成制作，适合小规模的作坊式生产或者个人手工制作。在操控几何的设定上，车架的转向主销后倾、外倾参数均按照小型卡丁车的操控特性做了预设，安装完常规行走与转向组件后即可获得合理的转向回正特性与行驶稳定性，无需额外做复杂的四轮定位调整，降低了组装调试的难度。
