隐身战机气动验证简化结构模型

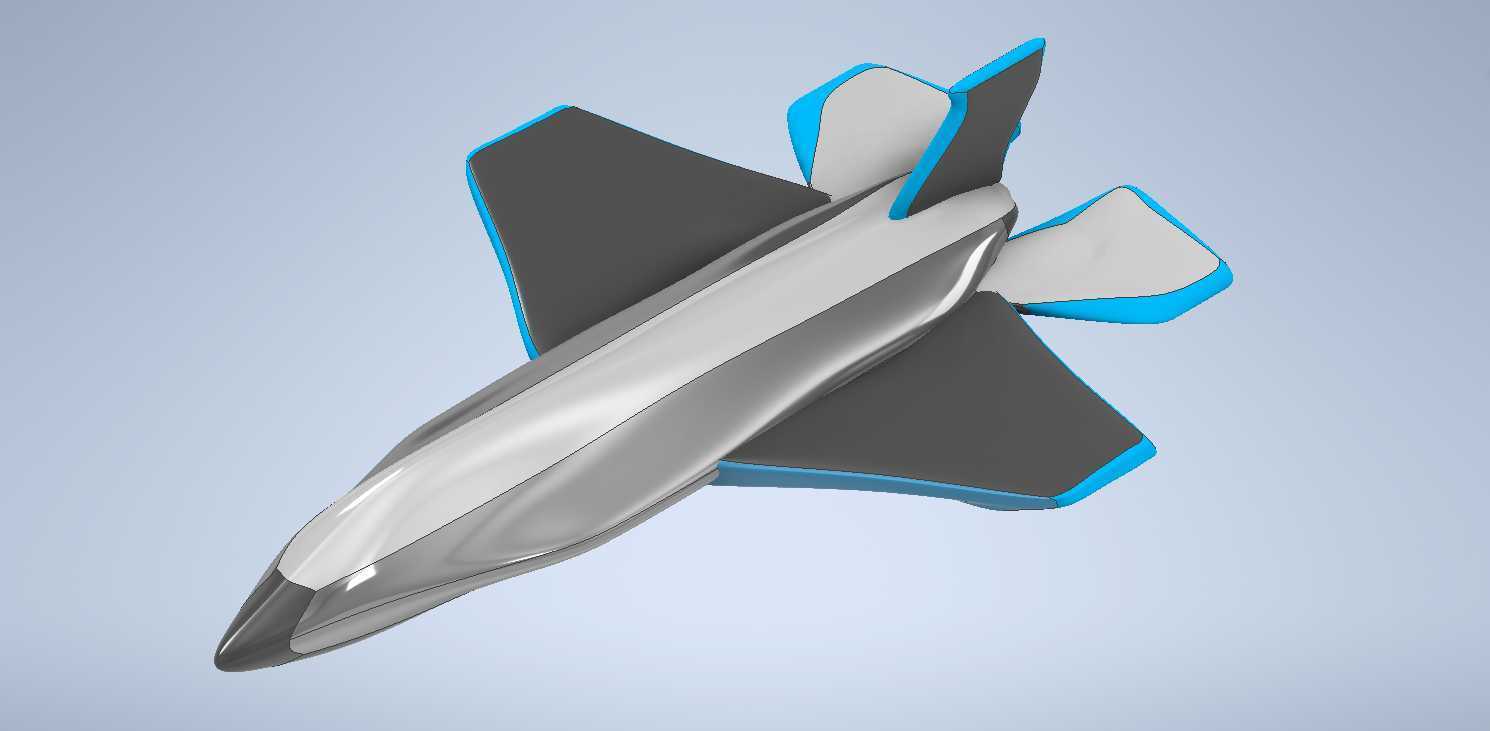

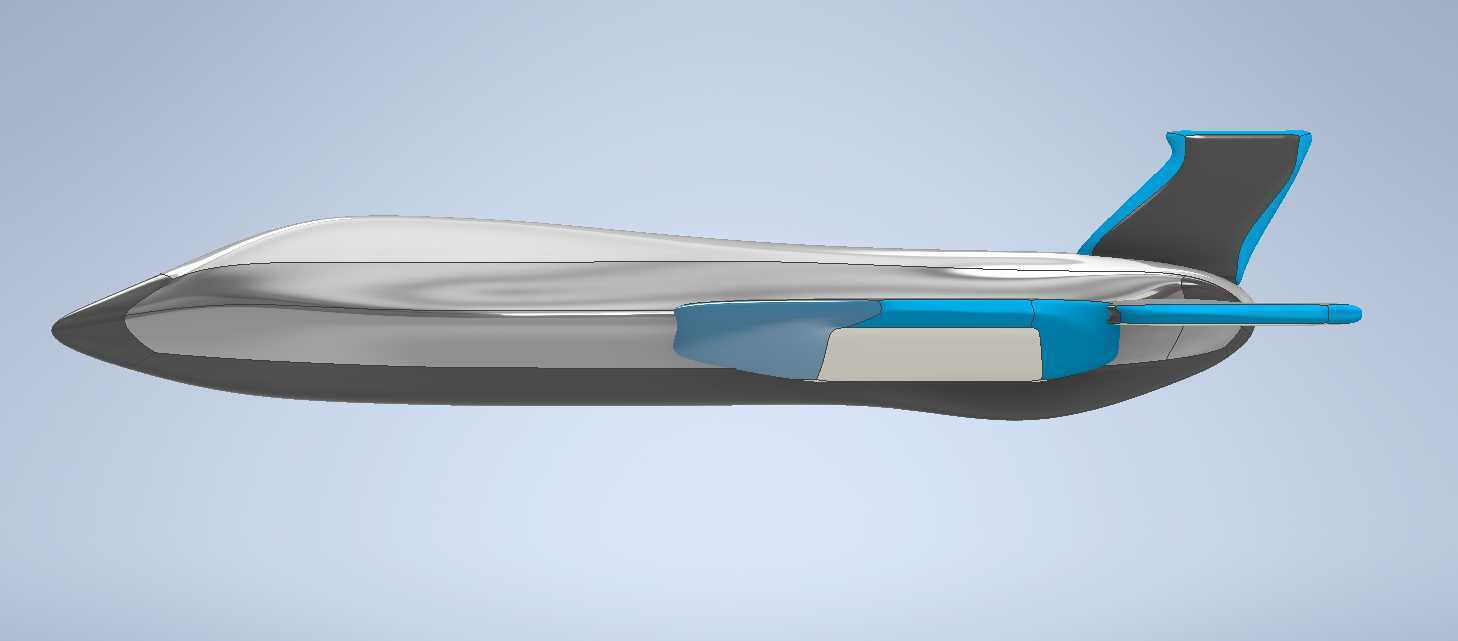

　　在航空工程前期方案论证阶段，这类简化战机模型是开展空气动力学仿真的核心载体，不需要完全复刻量产机型的全部细节，只需要保留对气流扰动影响权重最高的外形特征，就能在仿真计算中平衡精度与算力消耗，适配本科教学、方案初期迭代、科普演示等多个场景的使用需求。从结构设计逻辑来看，模型采用翼身融合的整体布局，机头位置做了尖棱修形处理，能够在高速来流条件下有效劈开前方空气，降低机头位置的正激波阻力，同时让气流可以顺着机身曲面平滑过渡到主翼区域，避免局部出现气流过早分离的问题。主翼采用后掠翼设计，翼面与机身衔接位置做了连续曲面过渡，没有出现直角或者突兀的折角，能够减少翼根位置的干扰阻力，让上下翼面的压力差分布更符合设计预期，

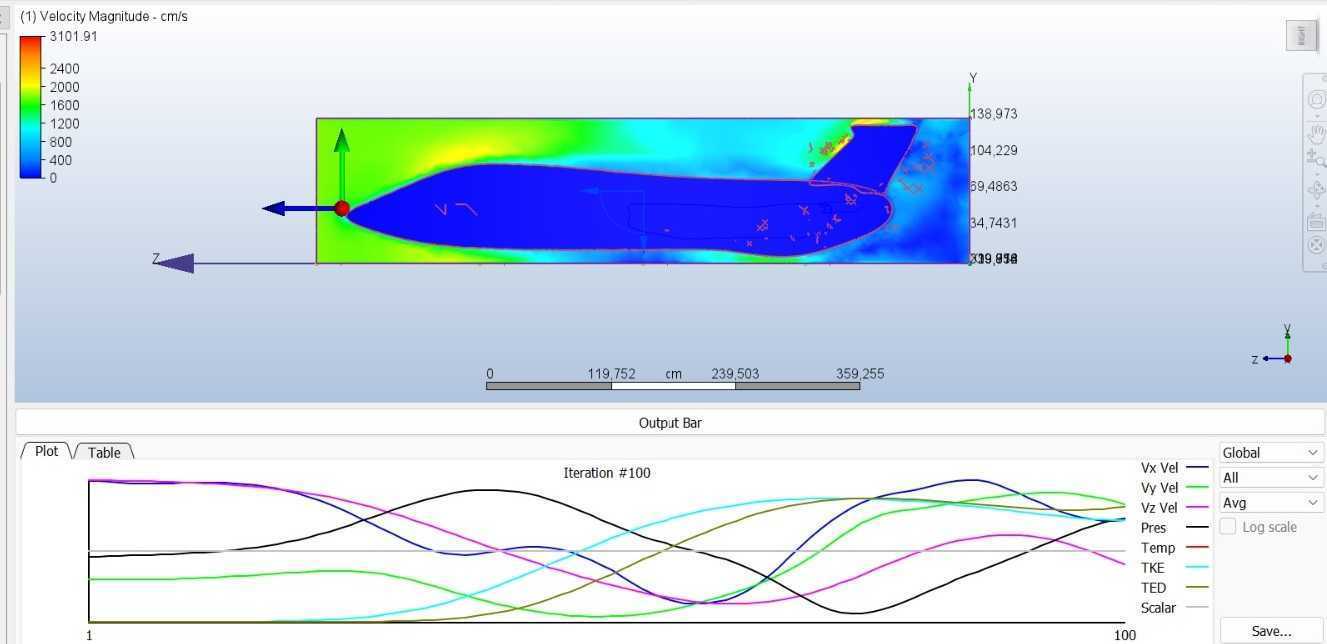

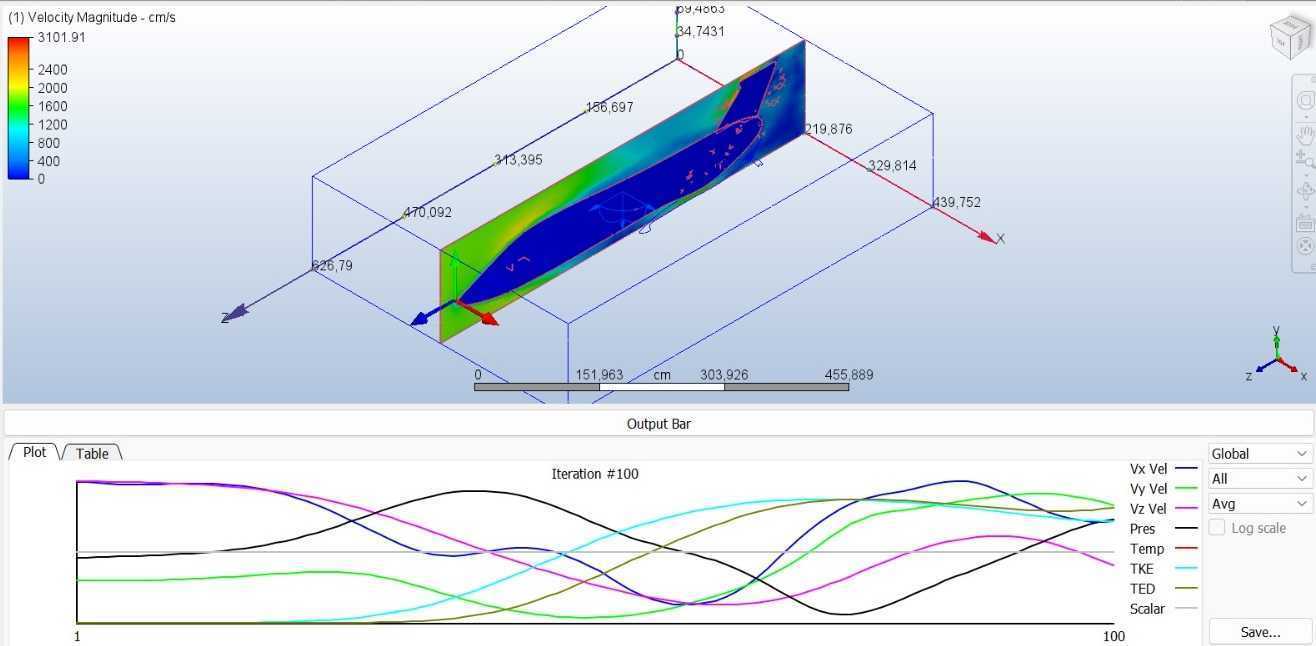

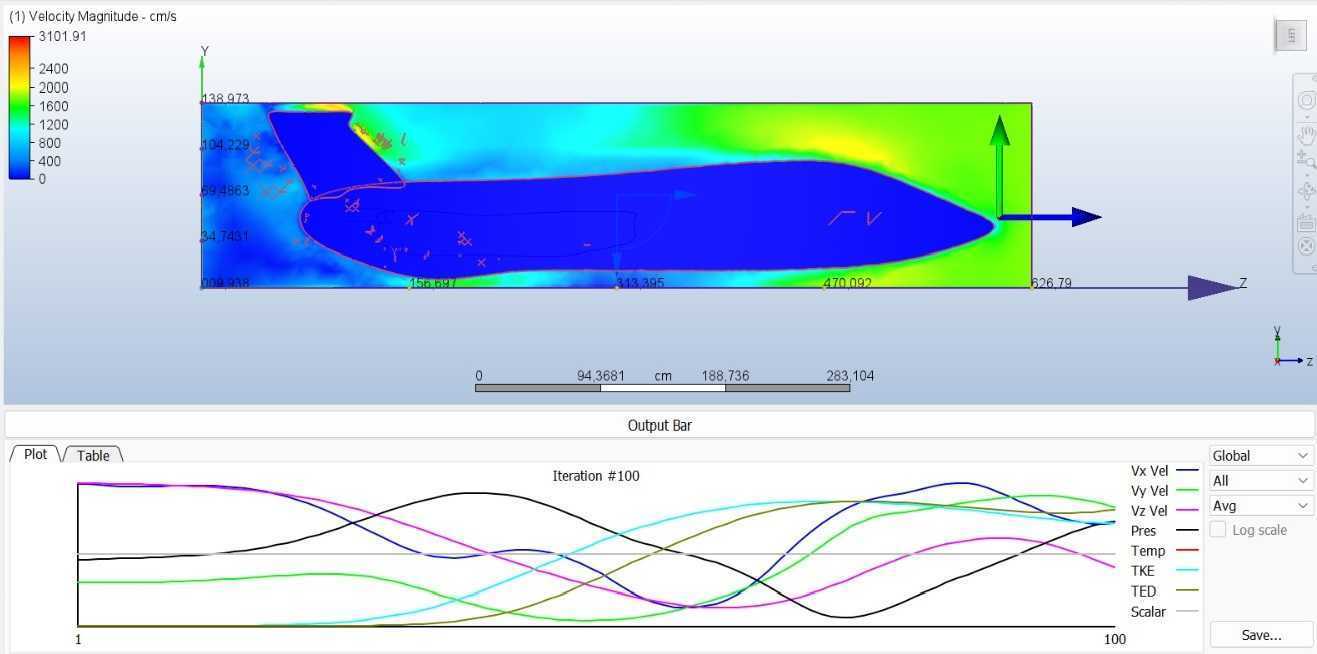

　　尾翼部分采用外倾双垂尾加水平安定面的组合结构，垂尾向外倾斜一定角度，既可以保证大迎角飞行状态下的航向稳定性，也能减少侧向的雷达反射截面积，水平尾翼的位置设置在机身尾部两侧，与主翼保持足够的纵向距离，能够提供足够的俯仰操纵力矩，满足不同飞行姿态下的配平需求。模型的整体尺寸控制在适配常规流体仿真计算域的范围内，机身长度、翼展、垂尾高度的比例严格按照真实隐身战机的缩比关系设置，不会出现比例失真导致的仿真结果偏差，所有外形曲面都做了G2连续处理，导入流体仿真软件后不需要额外进行大量几何修复工作，能够直接划分网格开展计算。在实际使用过程中，这个模型可以直接导入计算流体力学软件，设置不同的来流速度、迎角、侧滑角参数，

　　模拟不同飞行状态下机身表面的压力分布、气流流线走向、涡流产生位置，帮助设计人员判断当前外形是否存在气动缺陷，比如大迎角下的翼尖失速问题、垂尾位置的气流干扰问题、机身尾部的阻力增量问题，都可以通过这个简化模型快速完成多轮迭代验证，不需要一开始就使用包含全部内部结构的全细节模型，能够大幅缩短方案初期的验证周期。对于航空教学场景来说，这个模型可以帮助学生直观理解翼身融合布局的气动优势，观察不同姿态下气流在机身表面的流动规律，把抽象的空气动力学理论转化为可视化的仿真结果，降低理论学习的理解门槛。模型在设计过程中特意省略了起落架、弹舱、座舱细节等对整机宏观气动特性影响较小的结构，避免这些局部细节在仿真计算中产生过多细碎网格，

　　占用不必要的计算资源，同时保留了机身、主翼、尾翼这些核心气动面的准确外形，保证仿真结果能够反映真实布局的气动特性。在安装边界方面，模型本身是一体化的实体结构，不需要额外的装配约束，导入仿真环境时只需要将模型放置在计算域的中心位置，保证模型前后方留有足够的流场发展空间，就可以满足仿真计算的边界要求，不会因为模型位置设置不当导致计算结果出现偏差。从结构强度验证的角度来说，基于这个模型完成气动仿真后得到的表面压力分布数据，还可以直接映射到结构有限元模型上，开展初步的结构强度校核，判断机身蒙皮、翼根位置在不同飞行载荷下的应力分布情况，为后续的结构细化设计提供载荷输入依据。这类简化气动模型不需要考虑内部的航电、动力、管路等系统布置，只需要聚焦于外形的气动效率，因此在建模过程中可以把更多精力放在曲面的光顺度、各气动面的角度匹配、整体比例的协调性上，避免无关细节干扰核心的气动性能验证。在实际的工程迭代中，设计人员可以基于这个基础模型快速调整主翼后掠角、垂尾外倾角度、机头长细比等参数，每调整一次参数就可以快速完成一轮气动仿真，对比不同参数下的升阻比、失速迎角、操纵效率等核心指标，快速筛选出最优的外形方案，为后续的详细设计打下坚实基础。
