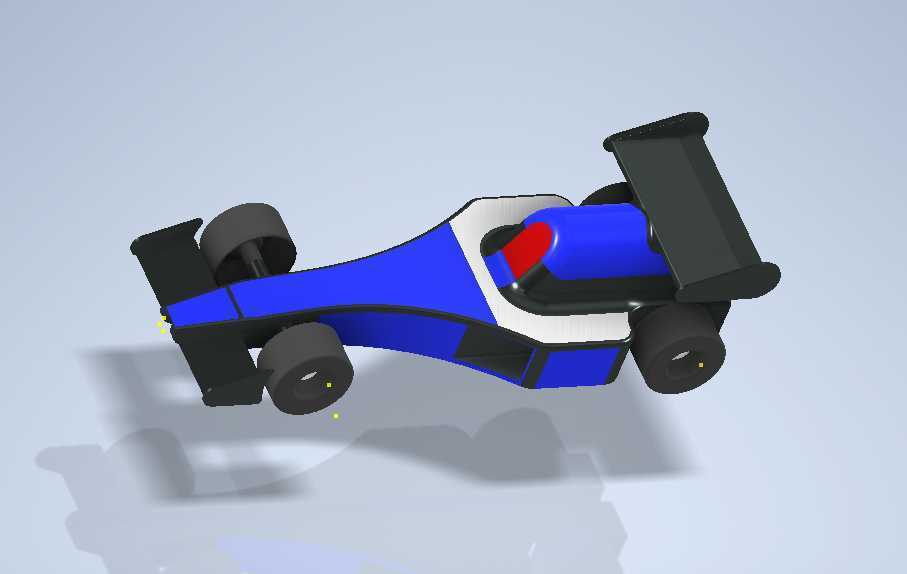

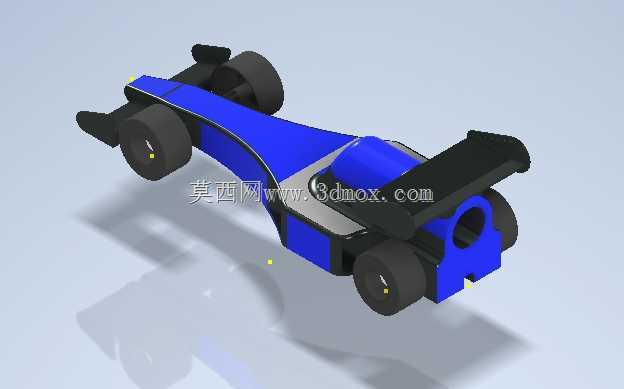

简化结构单座方程式赛车概念设计

　　本次呈现的简化结构单座方程式赛车设计，核心面向青少年科创教学、小型竞速赛事原型验证、桌面级竞速载具开发场景，区别于专业级F1赛车的复杂空气动力学套件与动力总成设计，该方案在保留方程式赛车核心布局特征的前提下，对结构做了大幅简化，降低加工与组装门槛，适配非专业赛事、教学演示、创意改装等多元使用需求。从实际用途来看，该设计可作为中小学机械结构教学的具象载体，帮助学习者理解轮式载具的底盘布局、轮距匹配、重心控制逻辑；也可作为小型电动竞速赛事的基础底盘方案，搭载微型动力模块后即可完成基础竞速功能；同时也能作为创意3D打印制作的原型，满足爱好者的自制载具需求。功能特性层面，该设计保留了方程式赛车的核心识别特征：开放式驾驶舱布局、

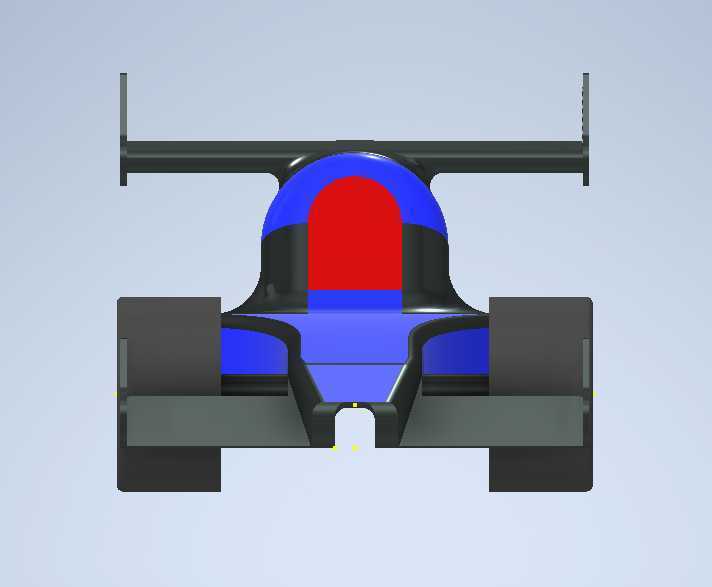

　　前后定风翼结构、外露式四轮布局、中置动力舱预留位，前后轮距做了差异化匹配，前轮轮距略窄于后轮，适配转向过程中的轮胎运动轨迹，避免转向干涉；前后定风翼采用简化的直板加侧端板结构，在低速行驶场景下可提供基础下压力，同时减少结构复杂度，降低加工难度；底盘采用一体化平整设计，预留了标准的电池、电机、舵机安装位，可直接适配常规微型遥控车的动力套件，无需额外做结构修改。设计思路上，优先考虑结构的易加工性与组装便捷性，所有外露部件均采用大圆角过渡处理，避免尖锐棱角带来的安全隐患，同时减少3D打印过程中的支撑需求；车身覆盖件采用分块式设计，侧舱、驾驶舱周边、前后翼子板均可单独拆分加工，出现损坏时可单独替换，无需整体更换车身；重心控制方面，将动力舱、

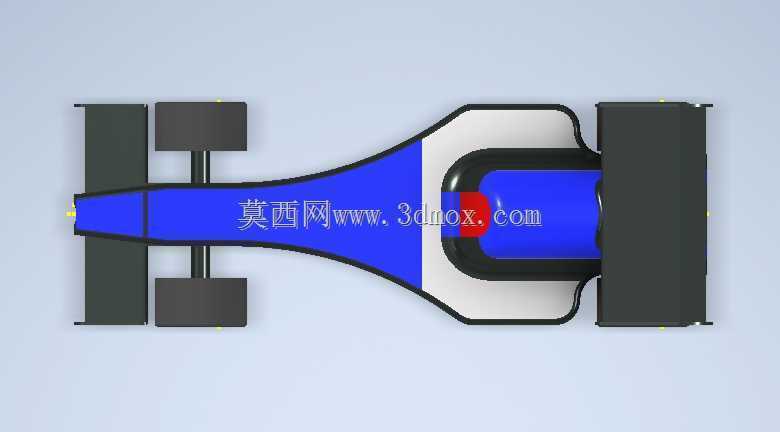

　　电池舱的预留位置设置在车身前后轴之间的偏低位置，降低整车重心高度，提升过弯时的侧倾稳定性，前后轴荷分配按照接近50:50的比例做布局预留，保证直线行驶与过弯时的抓地力平衡。外形尺寸与安装边界层面，整车总长控制在280mm区间，总宽120mm，总高75mm，属于桌面级小型载具的尺寸范畴，适配常规3D打印机的成型尺寸，无需拆分打印即可完成单个部件的加工；轮拱位置预留了直径50mm轮胎的安装空间，轮胎与轮拱之间保留5mm的跳动间隙，适配常规减震结构的行程需求；转向机构预留位置设置在前轴后方，转向拉杆的运动行程做了限位设计，最大转向角度设定为30度，避免转向角度过大导致的轮胎与车身干涉；前后定风翼的安装位采用卡槽加定位柱的结构，

　　无需额外粘接即可完成固定，同时支持不同尺寸定风翼的替换改装，满足不同场景下的下压力调整需求；驾驶舱位置预留了15mm30mm的空间，可适配常规微型人偶或者遥控接收模块的安装，中置动力舱的预留尺寸为40mm60mm，可容纳常规380级微型电机与对应的减速齿轮组，电池舱预留位置可容纳2S规格的小型锂电池，供电线路的走线路径在底盘侧方做了内嵌式线槽设计，避免线路外露被车轮剐蹭。底盘下方做了10mm的离地间隙设计，适配平整铺装路面的行驶需求，同时在底盘前后端做了小角度的上翘处理，应对小幅路面起伏时不会出现底盘剐蹭；车轮安装位采用标准的2mm轴径预留，适配常规微型遥控车的轮轴与轴承配件，降低配件采购的适配成本。整体结构没有冗余的装饰部件，所有外露结构均承担对应的功能：前后定风翼除了提供基础下压力之外，还可在发生碰撞时首先吸收冲击能量，保护车身主体结构不受损坏；侧舱的凸起结构除了还原方程式赛车的外形特征之外，还可作为电池与接收模块的防护结构，避免侧面碰撞时直接损伤电子部件。
