发动机曲柄连杆机构活塞连杆组件结构

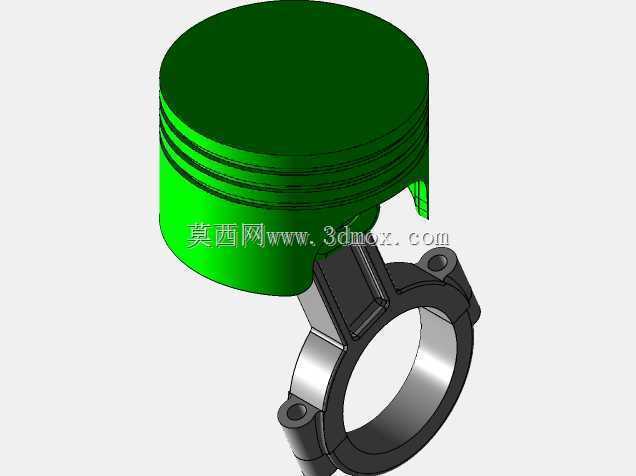

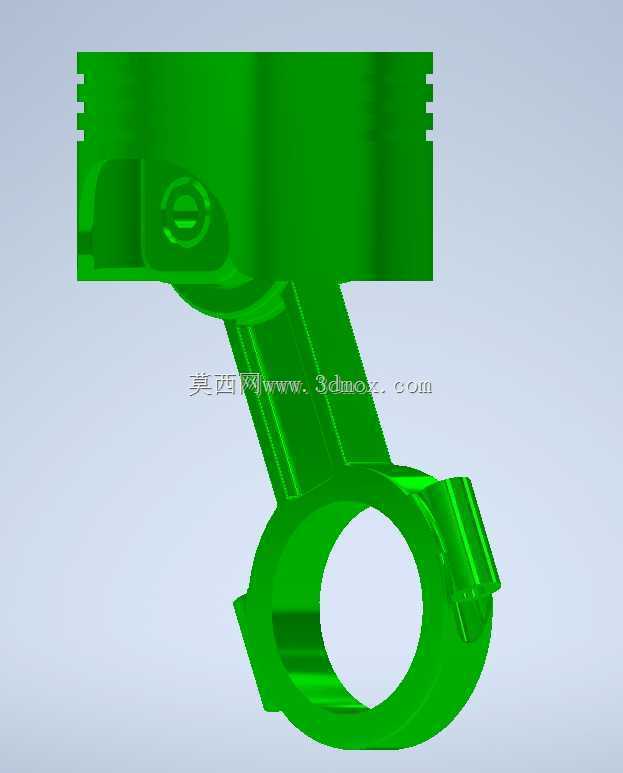

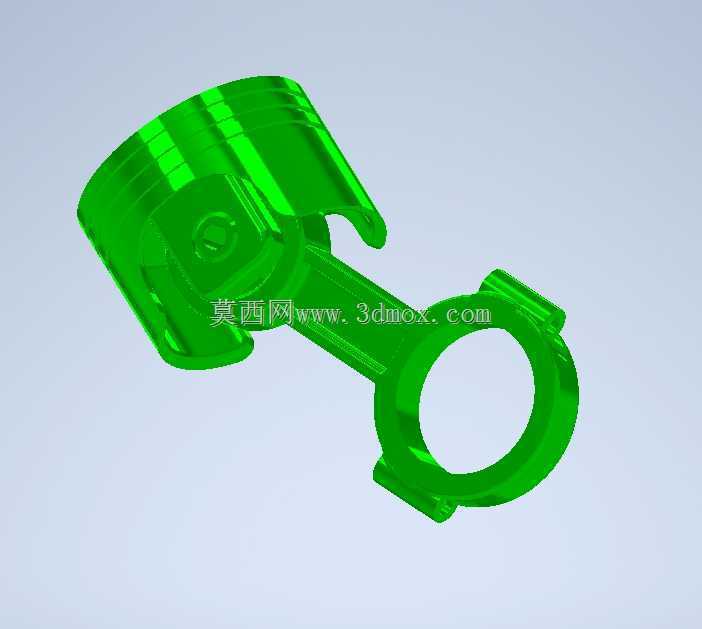

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接参与发动机的能量转换过程，将燃烧室内燃气爆发产生的直线往复作用力转化为曲轴的旋转扭矩，是汽油、柴油等往复式动力设备不可或缺的传动构件。在实际装机场景中，该组件需要承受交变的机械载荷与热载荷，活塞头部直接接触高温高压燃气，工作瞬时温度可达上千摄氏度，爆发压力作用在活塞顶面后，通过活塞销将力传递给连杆杆身，最终由连杆大头端带动曲轴完成旋转输出，整套机构的运动精度直接决定了发动机的动力输出效率、运转平顺性与使用寿命。

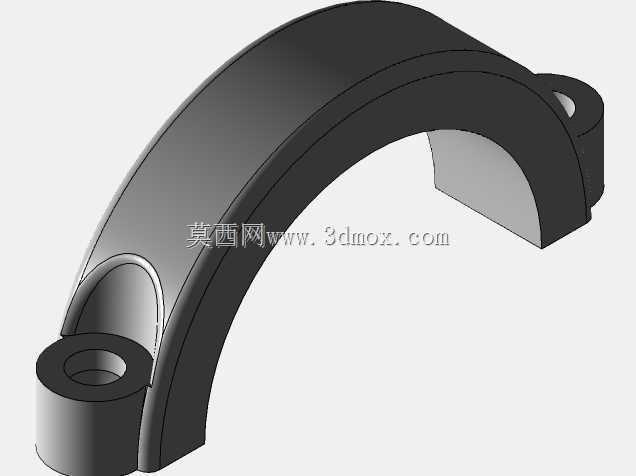

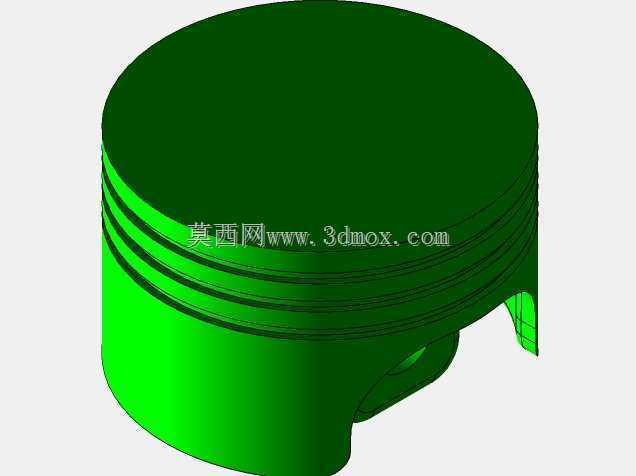

　　从结构设计逻辑来看，活塞部分采用了轻量化的薄壁结构设计，顶部的燃烧室配合型面可根据不同排量机型的压缩比要求调整凹坑深度，裙部的型线经过椭圆度修正，能够抵消热态下的膨胀变形量，避免冷态敲缸、热态拉缸的故障出现；活塞环槽的宽度与深度按照标准气环、油环的安装尺寸设计，可保证燃烧室密封效果的同时，完成缸壁多余机油的刮除回流，减少机油消耗量。活塞销座部位做了加强筋过渡处理，能够分散活塞销传递的集中载荷，避免销座部位在交变载荷下出现疲劳开裂。连杆部分采用了变截面的工字型杆身结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动产生的惯性力，适配高转速工况下的动平衡要求；连杆小头端预留了活塞销的安装孔位，内部可压入铜质衬套降低摩擦损耗，大头端采用分体式设计，通过连杆螺栓与连杆盖紧固，安装时可直接包覆在曲轴曲柄销上，配合轴瓦完成旋转运动的衔接。

　　在安装边界层面，该组件的尺寸匹配需要严格对应缸径参数、曲轴曲柄销直径、活塞销直径三个核心配合尺寸，活塞与缸壁之间预留合理的配缸间隙，连杆大小头孔的中心距决定了活塞的行程范围，直接影响发动机的排量数值；装配过程中需要注意连杆的安装方向，活塞顶部的气门避让坑需要与进排气门位置对应，避免活塞运动到上止点时与气门发生运动干涉。组件的重量分组也有严格要求，同一台发动机装配的活塞连杆组重量差需要控制在工程允许的公差范围内，否则会导致发动机运转时出现异常振动，加剧曲轴轴承的磨损。

　　在实际应用场景中，这类组件除了应用在常规的车用、工程机械用内燃机上，也可适配小型通用汽油机、柴油发电机组、农用机械动力头等设备，不同应用场景下的结构细节会有针对性调整，比如高负荷柴油机的连杆杆身会做加厚处理，活塞顶部会采用阳极氧化处理提升耐热性能，高转速汽油机则会进一步优化活塞裙部的涂层，降低摩擦阻力。建模过程中需要重点关注各配合面的形位公差要求，比如连杆大小头孔的平行度、活塞销孔与活塞轴线的垂直度，这些参数直接影响组件装机后的实际运行状态，若公差超差会导致偏磨、异响等一系列故障。
