麦克纳姆全向移动轮结构设计

　　做移动AGV和全向移动平台的结构设计时，麦克纳姆轮基本是绕不开的核心行走部件，这套轮组的结构设计直接决定了平台的移动精度、负载能力和运行稳定性。不同于普通脚轮只能沿轮轴切线方向行进，麦克纳姆轮通过在主轮辐周边呈固定角度排布多个独立从动辊子，依靠不同轮组的转速差与转向组合，就能实现整车在平面内的任意方向移动，包括横向平移、零半径原地旋转、斜向行进等普通轮组无法完成的动作，在仓储物流AGV、车间转运平台、服务机器人、特种巡检设备领域应用极广，尤其是空间狭窄、对转向半径有严格限制的作业场景，这种轮组的优势是传统转向轮无法替代的。

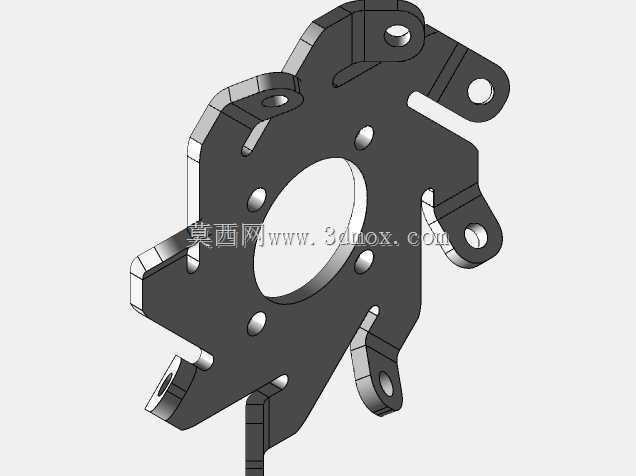

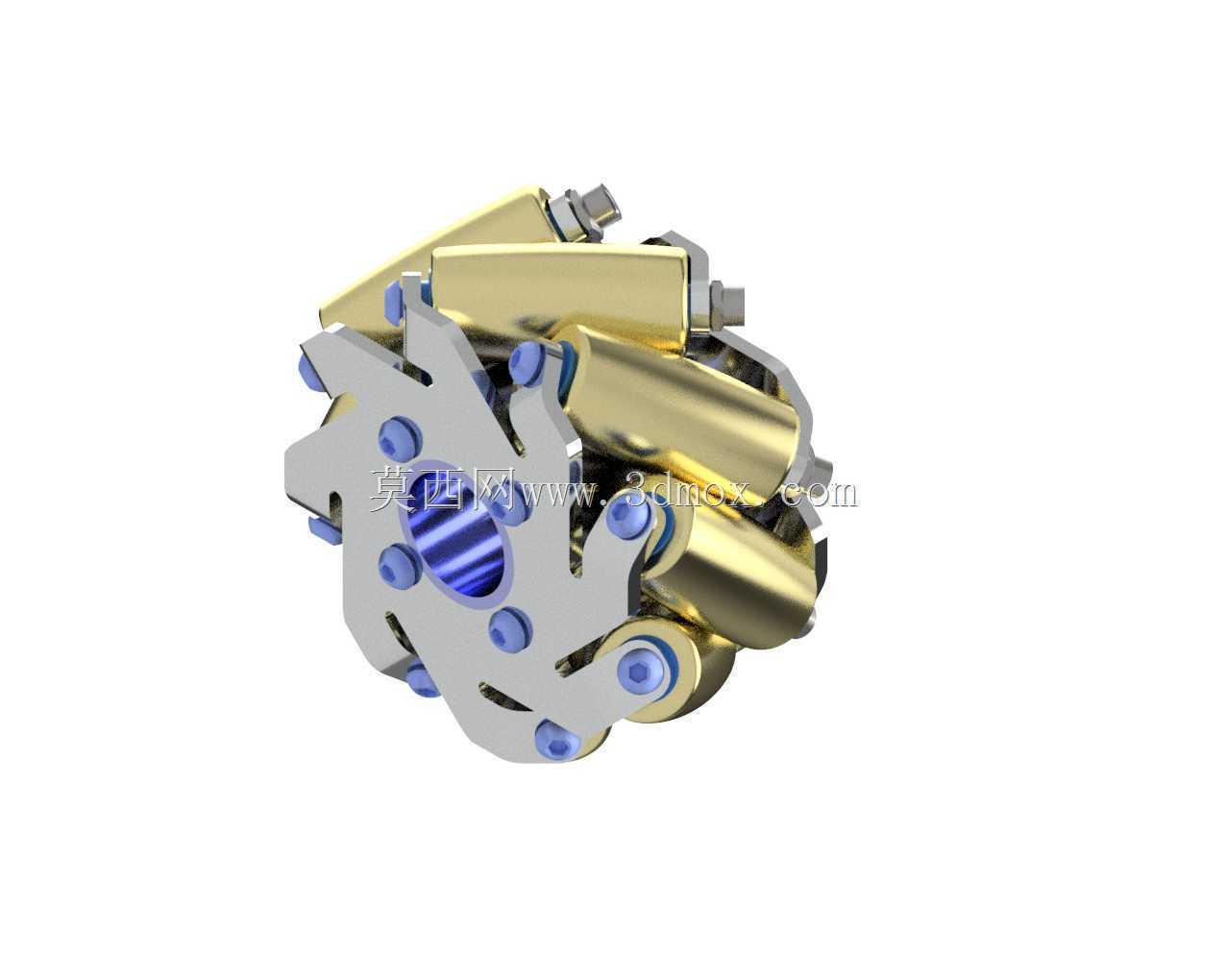

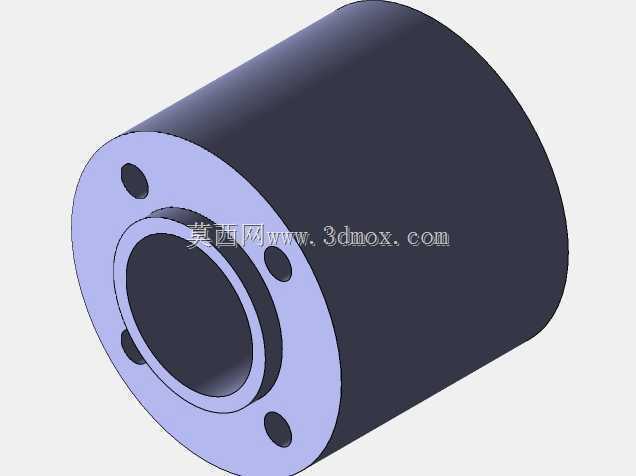

　　从结构设计逻辑来看，这套轮组采用分体式主轮毂设计，轮毂主体通过中心安装孔与驱动轴连接，安装孔周边预留了均布的螺栓固定位，可适配不同规格的驱动输出法兰，安装时需要保证轮组端面与驱动轴的垂直度，避免运行中出现辊子偏磨、轮组跳动的问题。周边排布的从动辊子轴线与主轮轴线呈45度夹角，这个角度是经过大量工程验证的最优值，既可以保证辊子受力时的分力足够驱动整车横向移动，又能避免辊子承受过大的轴向载荷导致寿命缩短。每个从动辊子都通过独立的销轴固定在主轮毂的支耳上，辊子内部自带微型轴承，可绕自身轴线自由转动，辊子外轮廓采用鼓形设计，保证任意时刻都有至少两个辊子与地面接触，避免轮组运行中出现颠簸、跳点的问题，同时也能让地面接触应力分布更均匀，减少对地坪的损伤。

　　实际选型时需要重点关注轮组的安装边界尺寸，这套轮组的径向总尺寸需要和平台底盘的离地间隙匹配，轮组安装后辊子最低点到轮毂安装面的距离要预留至少5mm的安全余量，避免底盘过坎时磕碰轮毂本体。轴向尺寸方面，要注意轮组内侧与底盘侧板的间隙，预留出驱动电机、减速器的安装空间，同时要保证轮组外侧不会超出平台的外轮廓尺寸，避免运行中剐蹭周边设备。辊子的材质选择也需要结合使用场景调整，常规室内平整地坪用聚氨酯包胶辊子即可，兼顾抓地力和静音效果，若是在有油污、铁屑的车间环境使用，可以换成硬度更高的尼龙材质辊子，避免异物嵌入包胶层导致辊子卡滞。

　　设计轮组安装结构时，要注意每个轮组的安装平面度误差控制在0.1mm以内，四个轮组的安装高度差不能超过0.5mm，否则会出现个别轮组悬空、驱动力分配不均的问题，严重时会导致平台行进方向偏移、定位精度下降。轮组与驱动轴的连接建议采用键连接加端面螺栓锁紧的方式，避免频繁正反转时出现轴孔打滑的问题，同时要在轮毂外侧加装防尘端盖，防止车间内的粉尘、切削液进入辊子轴承内部，延长轮组的维护周期。另外在排布四个轮组时，通常采用左前轮、右后轮辊子偏角一致，右前轮、左后轮辊子偏角对称的布局方式，配合四个独立的驱动电机，通过运动学算法解算每个轮组的转速，就能实现全向移动的功能，调试时需要逐一校准每个轮组的转动方向，避免因电机转向错误导致整车动作失控。

　　从受力角度分析，麦克纳姆轮运行时每个从动辊子都会同时承受径向载荷和轴向分力，因此主轮毂的支耳部分需要做加强筋设计，材料选用高强度铝合金或者铸钢材质，保证重载情况下支耳不会出现变形断裂。辊子的销轴需要做调质处理，表面硬度达到HRC40以上，避免长期受交变载荷出现销轴弯曲、磨损的问题。日常维护时只需要定期清理辊子缝隙间的杂物，检查辊子转动是否顺畅，销轴固定螺栓是否松动即可，不需要额外加注润滑脂，维护成本远低于带转向机构的传统舵轮组。
