柴油机用机械式CI喷油器结构设计

　　在商用车柴油机、非道路移动机械动力单元的燃油供给系统中，机械式CI喷油器是决定缸内燃烧效率、排放水平与动力输出稳定性的核心执行部件，这类喷油器不需要额外的电子控制单元介入，完全依靠燃油压力与内部机械结构的配合完成喷油动作，在重载工况、高负荷连续作业场景下的可靠性远高于早期的电控喷油结构，至今仍在农用机械、工程机械设备、大马力货运车辆的动力系统中保有极高的装机量。从实际装车使用的场景来看，这类喷油器直接安装在发动机气缸盖的喷油器安装孔内，上端接入高压燃油油路，下端喷孔伸入燃烧室内部，需要同时承受缸内的高温燃气冲击、高压燃油的反复脉冲载荷，以及气缸盖传递来的持续振动，因此结构设计上的密封可靠性、运动件的耐磨性能直接决定了部件的使用寿命。

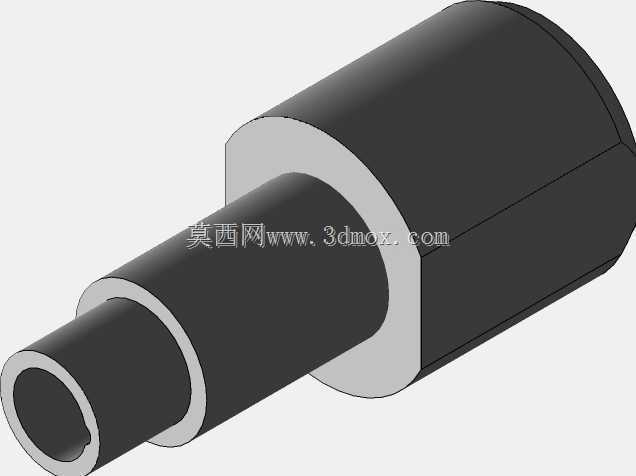

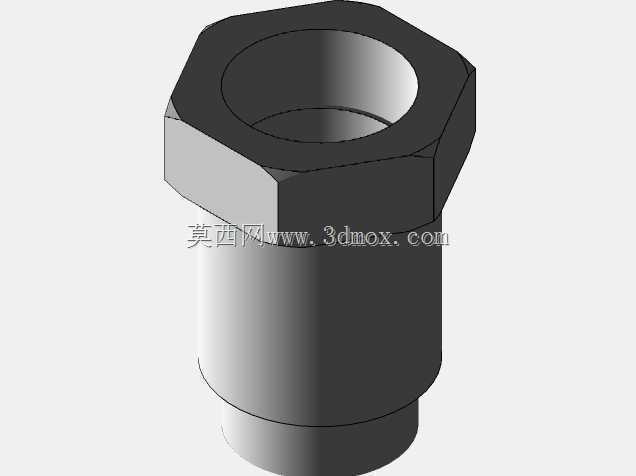

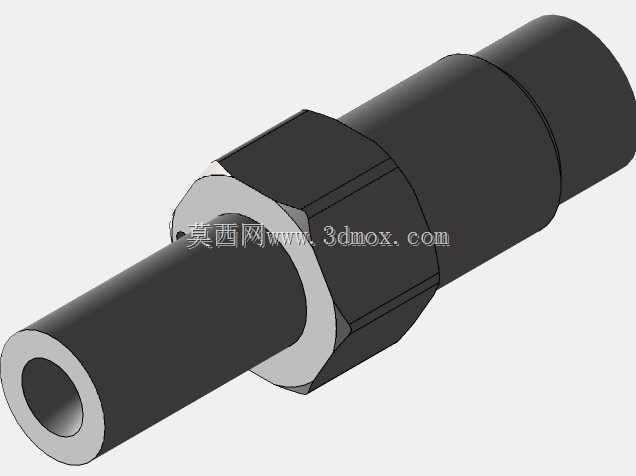

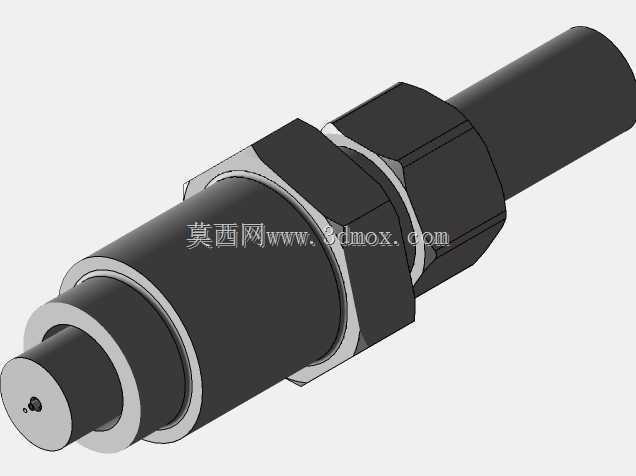

　　本次呈现的机械式CI喷油器结构，整体采用阶梯轴式的同轴布局，从外形尺寸来看，整体长径比控制在4.2:1的区间，最大外圆为六角锁紧螺母结构，对边尺寸适配常规22mm开口扳手的安装要求，安装时可以通过该六角结构施加规定扭矩，将喷油器本体压紧在气缸盖的安装台阶上，配合铜质密封垫圈实现燃烧室与外部油路的密封隔离，避免高压燃气窜入燃油油路或者燃油泄漏到缸盖内部。六角结构两侧分别设置了外螺纹段与光轴定位段，其中靠近进油端的外螺纹段用于和高压燃油管的接头螺母配合，实现高压油路的密封连接，光轴定位段则与气缸盖安装孔保持H7/h6的间隙配合，保证喷油器安装后喷孔的轴线与燃烧室中心的位置偏差控制在0.2mm以内，避免燃油喷射到燃烧室壁面造成积碳、燃烧不完全的问题。

　　从内部功能结构的设计思路来看，喷油器内部的核心运动件为针阀偶件，针阀与针阀体采用配对研磨工艺，配合间隙控制在1~3μm之间，既可以保证针阀在燃油压力作用下灵活往复运动，又不会出现高压燃油的过量泄漏。当高压油泵输送来的燃油压力达到针阀开启压力时，燃油作用在针阀承压锥面上的推力克服调压弹簧的预紧力，推动针阀向上抬起，高压燃油就会通过针阀体前端的喷孔以高压雾状喷入燃烧室，与压缩后的高温空气充分混合；当供油行程结束，油路内的燃油压力快速下降，针阀在调压弹簧的弹力作用下迅速落座，切断燃油喷射，避免出现燃油滴漏、后燃等问题。调压弹簧的预紧力可以通过喷油器上端的调整螺钉进行标定，不同功率段的柴油机可以根据标定的喷油压力调整弹簧预紧量，保证喷油开启压力匹配发动机的燃烧系统设计要求。

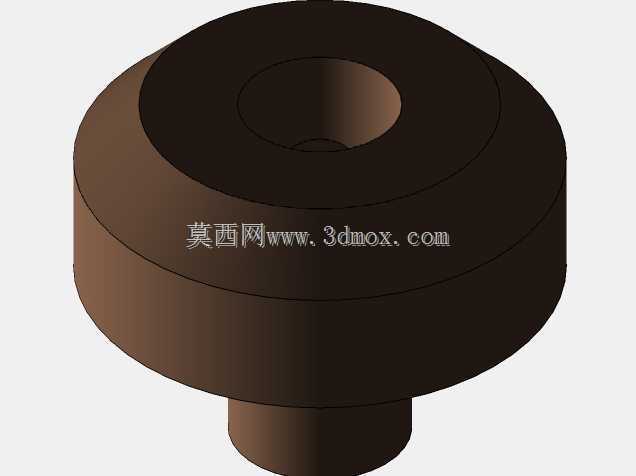

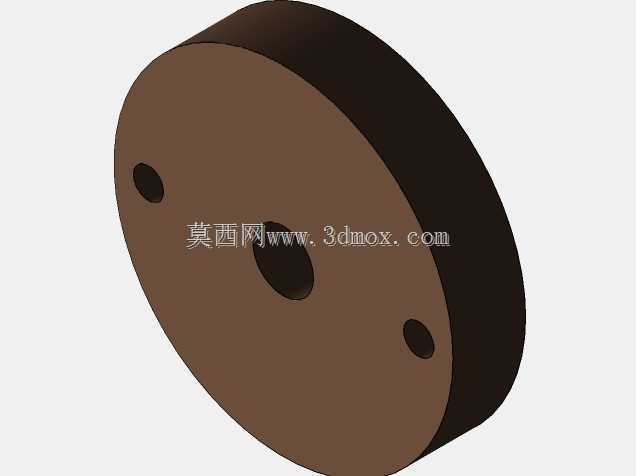

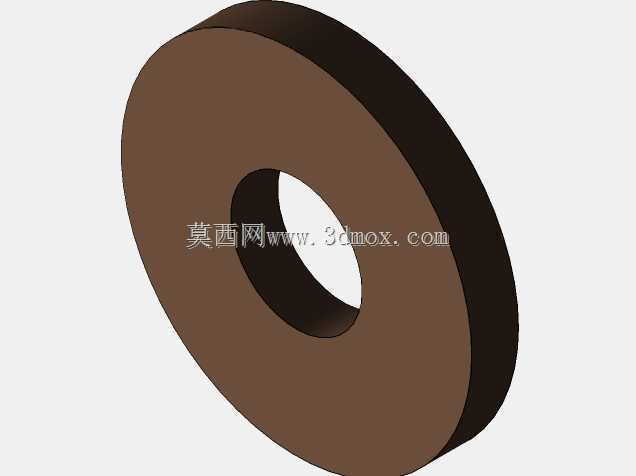

　　在实际的结构装配逻辑上，喷油器的所有内部零件都封装在细长的本体壳体内，从进油端到喷油端依次设置了进油滤芯、调压弹簧、顶杆、针阀偶件、密封垫圈，各个零件之间依靠端面压紧实现定位，没有额外的径向固定结构，这种设计一方面可以简化装配工艺，另一方面也可以保证各个运动件在受热膨胀时留有足够的伸缩余量，避免高温工况下出现针阀卡滞的问题。进油端设置的缝隙式滤芯可以过滤高压燃油中的微小杂质，避免杂质进入针阀偶件的配合面造成磨损、密封失效，这也是机械式喷油器能够在燃油清洁度相对较差的非道路场景下长期可靠工作的重要设计细节。喷孔端的结构采用了单孔或者多孔的设计，根据不同燃烧室的形状匹配对应的喷孔角度与孔径，保证燃油喷雾的贯穿距离、雾化锥角与燃烧室的气流运动相匹配，让燃油和空气在极短的燃烧准备时间内充分混合，提升燃烧效率，降低颗粒物排放。

　　从安装边界的设计来看，喷油器伸出气缸盖底面的高度有严格的尺寸公差要求，伸出量过大会导致喷孔距离活塞顶面过近，活塞运动到上止点时可能与喷油器头部发生碰撞，造成部件损坏；伸出量过小则会导致燃油喷射的落点偏离燃烧室凹坑，造成燃油附着在气缸盖底面或者活塞顶面上，形成积碳。因此在建模过程中，对喷油器头部的定位台阶尺寸、密封垫圈的压缩量都做了精确的参数化设置，可以根据不同机型的气缸盖厚度快速调整安装尺寸，适配不同排量的柴油机安装需求。另外，喷油器本体上设置的回油通道可以将针阀偶件间隙泄漏的少量燃油导回油箱，避免喷油器内部的燃油压力异常升高，同时也可以带走部分部件工作时产生的热量，降低喷油器的工作温度，减少高温下燃油结焦堵塞喷孔的概率。

　　在日常的设备维护场景中，这类机械式喷油器可以通过简单的设备进行喷油压力、雾化效果的检测，不需要复杂的电控匹配设备，出现喷油压力下降、雾化不良的问题时，只需要更换针阀偶件、重新调整调压弹簧预紧力就可以恢复性能，维护成本远低于电控高压共轨喷油器，这也是其在成本敏感、维护条件有限的应用场景下长期被广泛使用的核心原因。建模过程中对所有配合面的尺寸公差、零件之间的装配关系都做了完整的还原，运动件的行程范围也按照实际工作状态做了限位设置，可以直接用于燃油系统的结构教学、装配工艺模拟，也可以作为发动机整体建模时的标准部件直接调用，减少重复建模的工作量。
