AutodeskInventor钻石网纹滚花套筒结构设计

　　这类带钻石网纹滚花的套筒类零件，在手动调节机构、小型工装夹具、精密仪器调节旋钮配套结构中应用极广，日常做结构设计时经常会碰到需要在回转类零件表面做防滑处理的场景，滚花结构就是最常用的解决方案之一。从实际使用场景来看，这种钻石网纹滚花相比直纹滚花，能提供多方向的摩擦力，不管是操作人员顺时针还是逆时针转动零件，甚至带一定角度的侧向施力拧动，都能获得均匀的防滑触感，不会出现直纹滚花容易打滑的问题，尤其适合需要频繁手动调节、对操作手感有要求的部位，比如调压阀的调节套、小型锁紧螺母的外圈、工装定位销的手持段、电子设备的调节旋钮内衬套等场景。

　　从设计思路上来说，做这个滚花结构的时候，首先要明确套筒的基础功能是套在对应轴径上做转动或者轴向移动，所以内孔的尺寸公差要和配合轴做匹配，一般如果是间隙配合的手动调节场景，内孔公差选H7就足够，要是需要过盈配合压装的场景，内孔公差要根据压装力要求调整到H6或者p6的配合等级。滚花的参数选择要结合套筒的外径尺寸来定，不能盲目选大节距或者小节距的滚花：如果套筒外径在20mm到40mm之间，选节距0.8mm到1.2mm的钻石滚花，既能保证足够的摩擦力，又不会因为滚花纹路太深导致零件外圈尺寸超差，也不会因为纹路太浅用一段时间就磨损失去防滑效果。

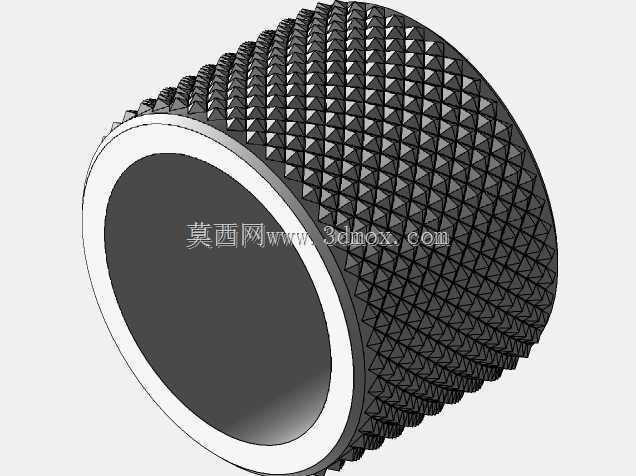

　　建模的时候要注意滚花结构的成型逻辑，实际机加工里滚花是用滚花刀在车床上挤压成型，会让零件的外圆有一定的涨大，所以建模的时候不能直接按成品外径做滚花切削，要先把滚花前的坯体外径车到比成品外径小0.2到0.3倍滚花节距的尺寸，再做滚花特征的成型，这样模拟出来的成品尺寸才和实际加工出来的一致，不会出现建模尺寸和加工尺寸不符的问题。这个钻石滚花的结构是两个方向的斜纹交叉形成的菱形凸起，两个方向的纹路和零件轴线的夹角一般都是45度，这样交叉出来的菱形是正菱形，受力最均匀，加工的时候也方便调整滚花刀的角度。

　　从安装边界来看，这类套筒的轴向长度要根据实际安装空间确定，滚花段的长度要比操作人员手指捏持的长度稍长，一般捏持段长度不小于15mm，保证操作的时候手指能完全接触滚花面，不会捏到光滑段导致打滑。套筒的两端要做C0.5到C1的倒角，一方面是压装或者装配的时候方便导入配合孔或者轴，另一方面也能去除滚花加工后两端的毛刺，避免操作的时候划伤手指。滚花的深度要控制在0.3到0.5倍节距，太深的话会在零件表面形成过大的应力集中，降低零件的结构强度，尤其是薄壁套筒，滚花过深很容易导致套筒变形，内孔失圆，影响配合精度；太浅的话滚花的凸起部分很容易在频繁拧动后被磨平，失去防滑的作用。

　　实际做结构验证的时候，要考虑零件的材质，如果是用铝合金做的套筒，滚花的深度可以稍浅一点，因为铝合金质地软，挤压成型的时候纹路更容易成型，而且使用的时候摩擦力足够；如果是用不锈钢或者45号钢做的套筒，滚花深度可以稍深一点，钢材硬度高，太浅的纹路摩擦力不足，而且钢材耐磨，深一点的纹路使用寿命更长。另外要注意滚花段和相邻光滑段的衔接位置，要做一个0.5mm左右的退刀槽，避免滚花加工的时候滚花刀碰到相邻的光滑面，破坏其他配合面的表面粗糙度。这类零件在装配的时候，如果是和内嵌的旋钮或者轴做固定，一般会在套筒侧壁打一个M3或者M4的紧定螺钉孔，用来锁紧固定，防止套筒和内部轴之间出现相对转动，紧定螺钉的位置要避开滚花的凸起位置，最好设置在滚花纹路的凹槽处，保证螺钉端面能完全贴合内部轴的表面，锁紧可靠。

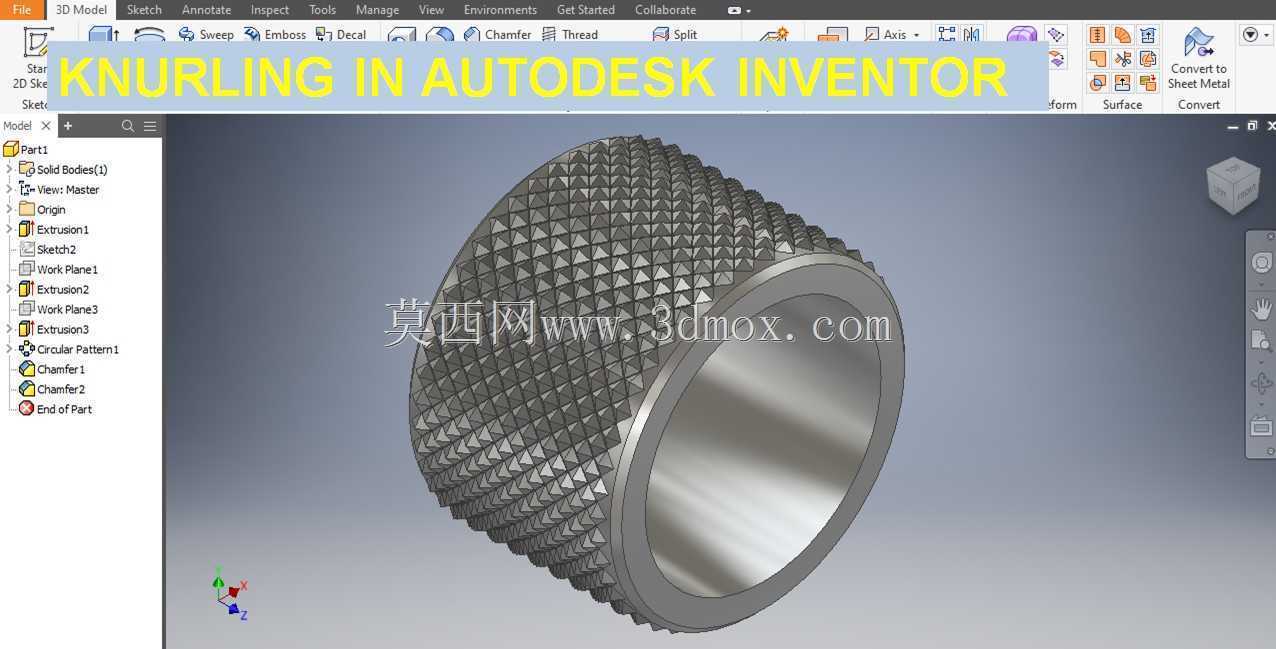

　　在做三维建模的时候，很多新手容易犯的错误是直接用阵列或者扫描切除做出整个滚花的特征，导致模型文件过大，特征数量太多，后续做装配或者工程图的时候卡顿严重，实际上如果不需要做滚花的受力仿真或者加工仿真，只需要在零件表面做出一小段滚花特征示意，或者用纹理贴图代替实体滚花特征就可以，既能表达设计意图，又能减小文件体积，提高设计效率。只有当需要做滚花的加工工艺模拟，或者需要3D打印直接成型滚花结构的时候，才需要做出完整的实体滚花特征，这时候要注意滚花特征的阵列方向和节距的匹配，避免出现纹路错位、菱形变形的问题，保证两个方向的斜纹交叉点均匀对齐，和实际加工出来的滚花形态一致。
