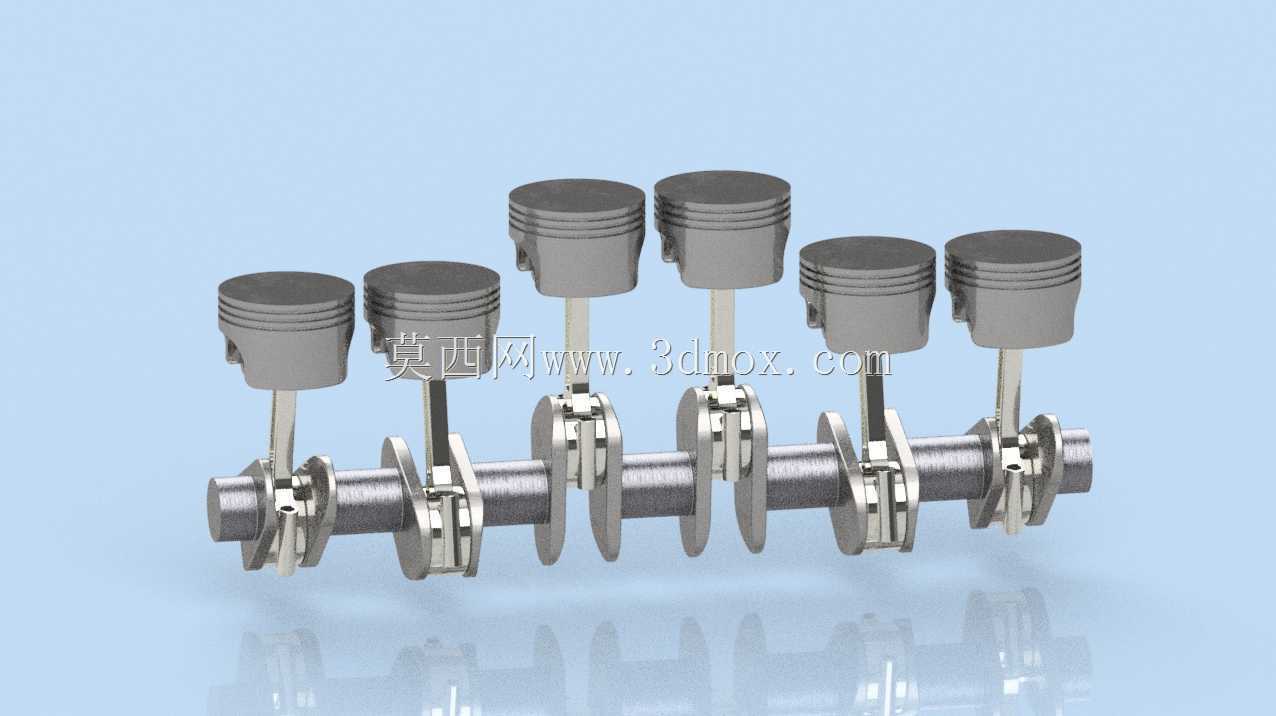

直列六缸内燃机曲柄活塞传动机构

　　这套直列六缸布局的曲柄活塞传动结构，是往复式内燃机核心的动力转换单元，日常在乘用车动力总成、商用车柴油机组、固定式工业发电机组的动力段都能见到同构型设计，核心作用是把燃料燃烧产生的活塞往复直线推力，通过曲柄轴的偏心结构转化为可输出的旋转扭矩，为整套设备提供持续的动力源。从结构设计逻辑来看，整套组件采用等缸间距排布，六个活塞分别对应曲柄轴上六个相位差均匀错开的曲柄销，相邻缸的曲柄转角差设置为120度，这种排布方式能让各缸的做功冲程均匀错开，大幅降低动力输出的脉动冲击，相比四缸机型，六缸布局的一阶、二阶往复惯性力可以实现完全自平衡，运转时的整机振动幅度会明显降低，不需要额外加装大尺寸的平衡轴结构就能满足高转速工况下的平顺性要求。

　　活塞部分采用了典型的内燃机活塞结构设计，顶部的环形槽用于安装气环与油环，气环负责密封燃烧室内的高压燃气，避免压缩、做功冲程的压力泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常损耗；活塞销采用全浮式设计，工作状态下活塞销可在活塞销座与连杆小头衬套间自由转动，能让磨损均匀分布在接触表面，延长组件的整体使用寿命。连杆作为连接活塞与曲柄轴的传力部件，杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身往复运动质量，减少高转速下的惯性载荷；连杆大头采用剖分式结构，通过连杆螺栓与曲柄销连接，装配时可通过调整轴瓦间隙来保证合适的配合精度，避免运转过程中出现抱轴、异常磨损等故障。曲柄轴采用整体锻造结构，

　　主轴颈与曲柄销之间通过曲柄臂连接，每个曲柄臂上都设计有对应的平衡重结构，用于抵消曲柄销、连杆大头旋转产生的离心力，以及活塞连杆组往复运动产生的惯性力，进一步提升运转平稳性；主轴颈的尺寸设计预留了足够的支撑刚度，可承受做功冲程传递来的峰值冲击载荷，两端的轴颈结构用于安装曲轴油封与正时驱动部件，匹配整机前端轮系与后端飞轮的安装接口。在安装边界层面，整套机构的轴向尺寸按照直列六缸的常规排布逻辑设计，缸心距的取值兼顾了机体刚度与整机长度控制，可适配多数排量在2.5L-4.0L区间的直列六缸内燃机机体安装位；活塞的行程与缸径的比值设置在合理区间，兼顾了低转速扭矩输出与高转速功率响应的需求，活塞在上止点位置时，

　　顶部与气缸盖之间预留了标准的压缩余隙，可匹配不同压缩比的燃烧室设计需求；曲柄轴的输出端预留了标准的飞轮连接法兰与油封安装位，前端可适配正时齿轮、减震皮带轮等附件的安装，不需要额外做结构修改就能匹配多数同排量机型的外围附件布局。在实际工程应用中，这类结构的建模过程需要重点关注各运动部件的干涉检查，尤其是活塞运行到上下止点时，活塞裙部与曲柄臂、平衡重之间的间隙需要控制在合理范围，连杆在摆动过程中不能与气缸体下部、曲轴箱内壁发生刮碰；各摩擦副的配合间隙需要按照实际工况的热膨胀量预留足够的余量，避免热机状态下出现配合过紧导致的拉缸、抱瓦故障。这套模型完整还原了曲柄活塞机构的运动配合关系，可用于内燃机结构原理教学、动力总成方案选型阶段的结构验证，也可作为相关三维设计练习的参考案例，帮助设计人员理解往复式动力转换机构的设计逻辑与装配要点。
