钢管框架式休闲娱乐卡丁车结构设计

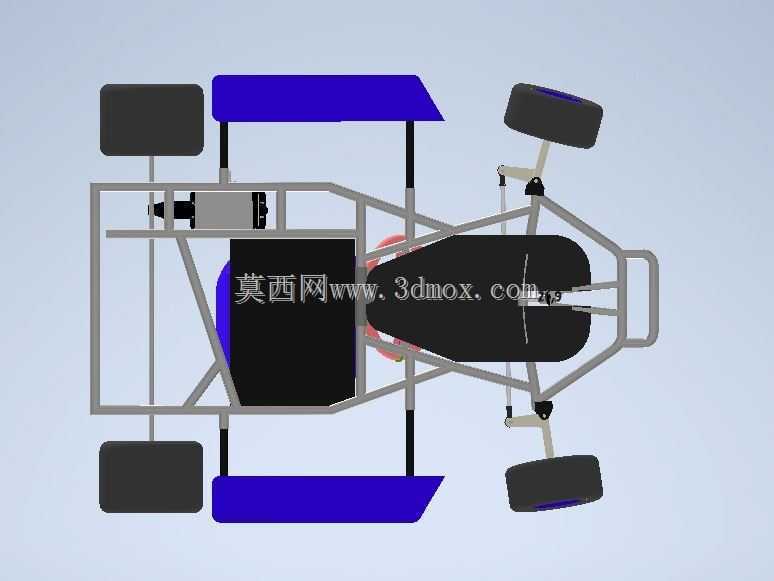

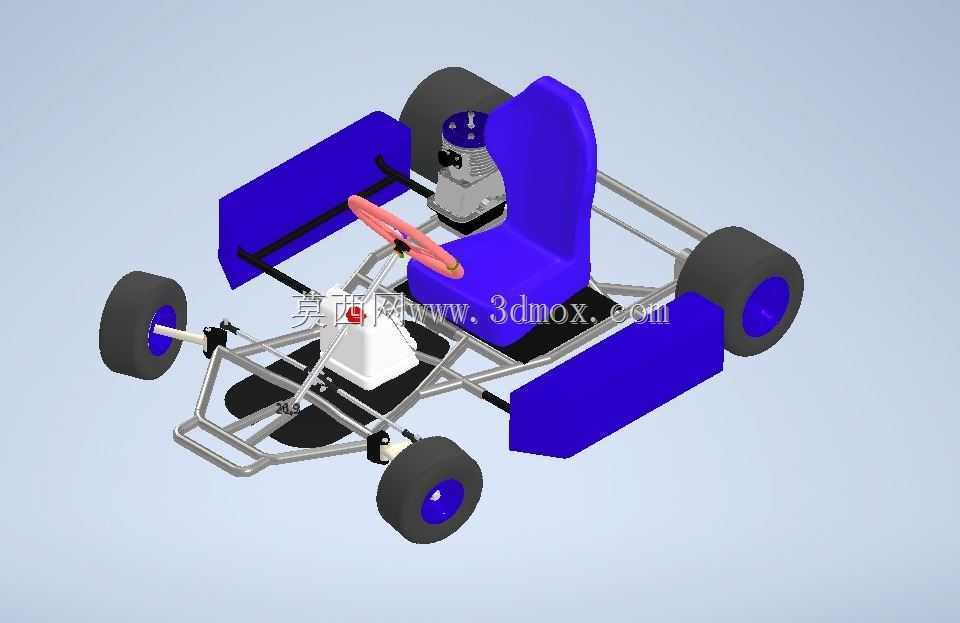

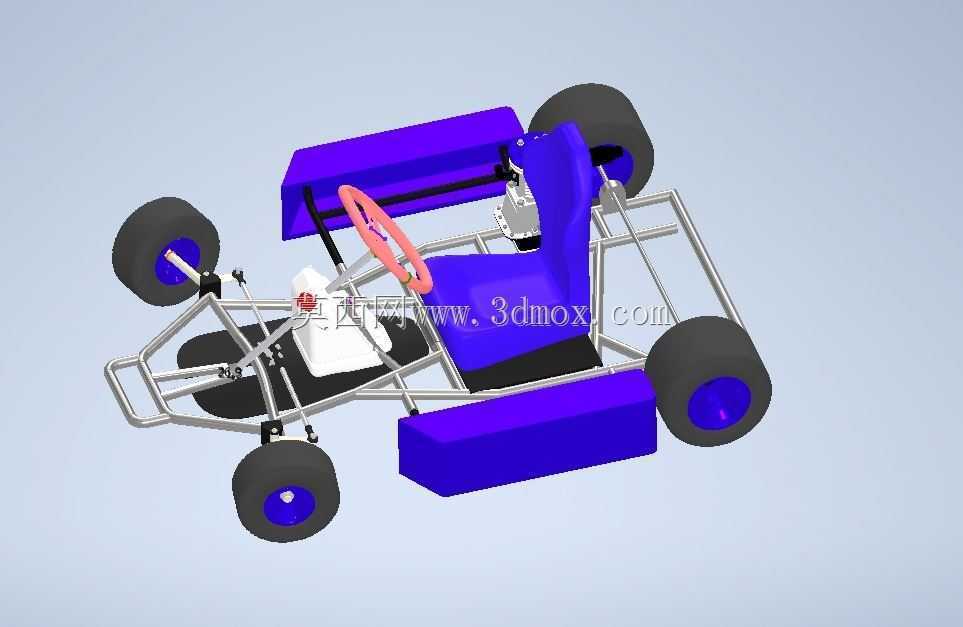

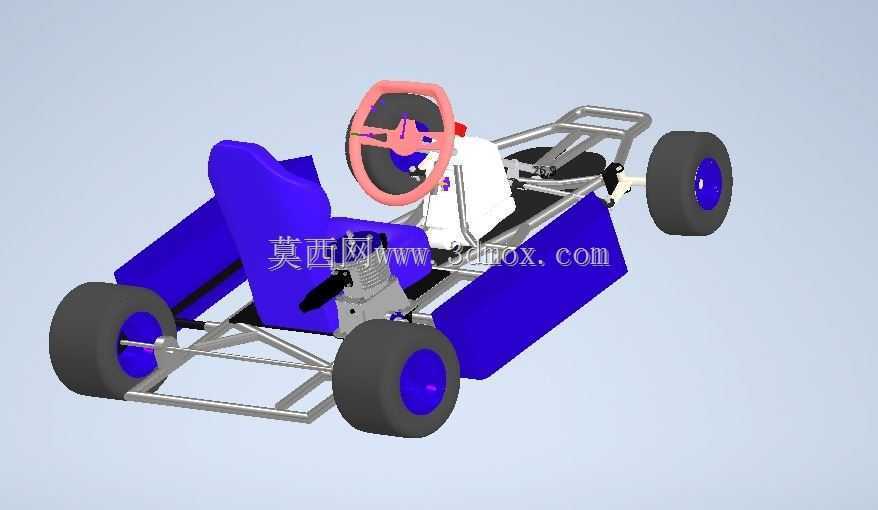

　　该卡丁车采用外露式钢管桁架车架作为核心承载结构，这类结构在小型休闲游乐车辆领域应用十分广泛，常见于户外游乐场地、商用卡丁车场馆、个人休闲改装等场景，相比一体式冲压车身，钢管桁架结构的维修便利性更高，局部杆件出现变形或损坏时可单独切割更换，无需整体更换车身壳体，能大幅降低后期运维成本。车架主体采用圆形薄壁钢管弯折后焊接成型，主纵梁沿车辆前后方向贯通，横向布置多组支撑横梁连接左右纵梁，形成稳定的空间桁架结构，转向机构安装位、座椅固定位、动力单元安装位、悬架连接点均直接在钢管对应位置焊接安装支座，无需额外设计过渡连接支架，减少了整体零件数量。转向系统采用齿轮齿条式转向结构，转向柱直接连接方向盘与转向拉杆，左右转向节通过球头与拉杆连接，

　　转向轮的主销后倾、外倾参数均通过钢管安装位的焊接角度保证，转向行程预留足够的缓冲间隙，避免转向打满时出现拉杆与车架杆件的运动干涉。座椅采用一体式桶型结构，安装位置位于车架中部靠后区域，座垫高度距离车架底部安装平面约220mm，靠背角度设置为105度，兼顾驾驶时的支撑性与乘坐舒适度，座椅底部通过四点式螺栓连接固定在车架横梁上，可根据不同驾驶者的体型需求调整前后安装位置，调整行程范围约120mm。动力单元布置在座椅后侧的车架尾部安装位，安装支座预留了通用小型单缸发动机的安装孔位，可适配不同排量的小型汽油动力单元或电动动力总成，动力输出端通过链传动结构连接后轴，后轴采用整体式实心轴结构，两端通过带座轴承固定在车架后段的支撑横梁上，

　　轴承座位置设置有张紧调节滑槽，可调整链条张紧度，避免传动过程中出现跳齿、脱链问题。车身覆盖件采用分体式左右侧护板结构，安装在车架左右两侧的钢管外侧，覆盖件与车架之间通过卡扣连接，护板造型做了圆弧过渡处理，避免尖锐棱角带来的安全隐患，同时护板内侧预留了足够的间隙，不会与转向轮的跳动轨迹、悬架摆动行程产生干涉。四轮均采用小尺寸低压轮胎，轮毂为分体式结构，前轮通过转向节上的轮轴连接，后轮直接固定在后轴两端，轮胎接地面积较小，转向灵活度较高，适合在平整硬化的场地内行驶。整车的安装边界控制十分紧凑，整车宽度控制在1200mm以内，轴距约1100mm，最小离地间隙约80mm，转弯半径可控制在2.5m以内，能够适应狭窄场地内的穿梭行驶需求。

　　车架焊接完成后需做整体去应力处理，避免焊接变形导致的安装位偏移，所有杆件的焊缝均采用连续角焊缝，焊缝高度不小于管材壁厚的0.8倍，保证车架整体的抗扭刚度，在承受急加速、急制动、过弯侧倾的载荷时不会出现结构性变形。制动系统安装在后轴中部位置，采用盘式制动结构，制动踏板布置在车架前部驾驶员脚部区域，通过拉杆连接制动卡钳，踏板行程预留15mm的自由行程，保证制动响应的线性度。油门踏板同样布置在制动踏板右侧，通过拉线连接动力单元的节气门，踏板的安装角度符合人体工学，驾驶者保持正常坐姿时脚部无需过度弯曲即可完成操作。整车的线束、管路均沿车架钢管内侧布置，通过扎带固定在杆件上，避免行驶过程中管线晃动与运动部件产生摩擦破损，所有电气接插件均做防水处理，可适应户外场地的轻度溅水环境。
