交流稳压设备用铸造型轴承支座结构

　　该支撑构件应用在交流稳压调压设备的传动端，承担转轴径向定位与载荷传递的核心作用，设备运行时调压转轴在中心孔内回转，支座将转轴承受的径向力、小幅轴向窜动载荷分散传递到设备安装基板上，避免转轴运行中出现挠曲、偏心，保障调压传动环节同轴度稳定。

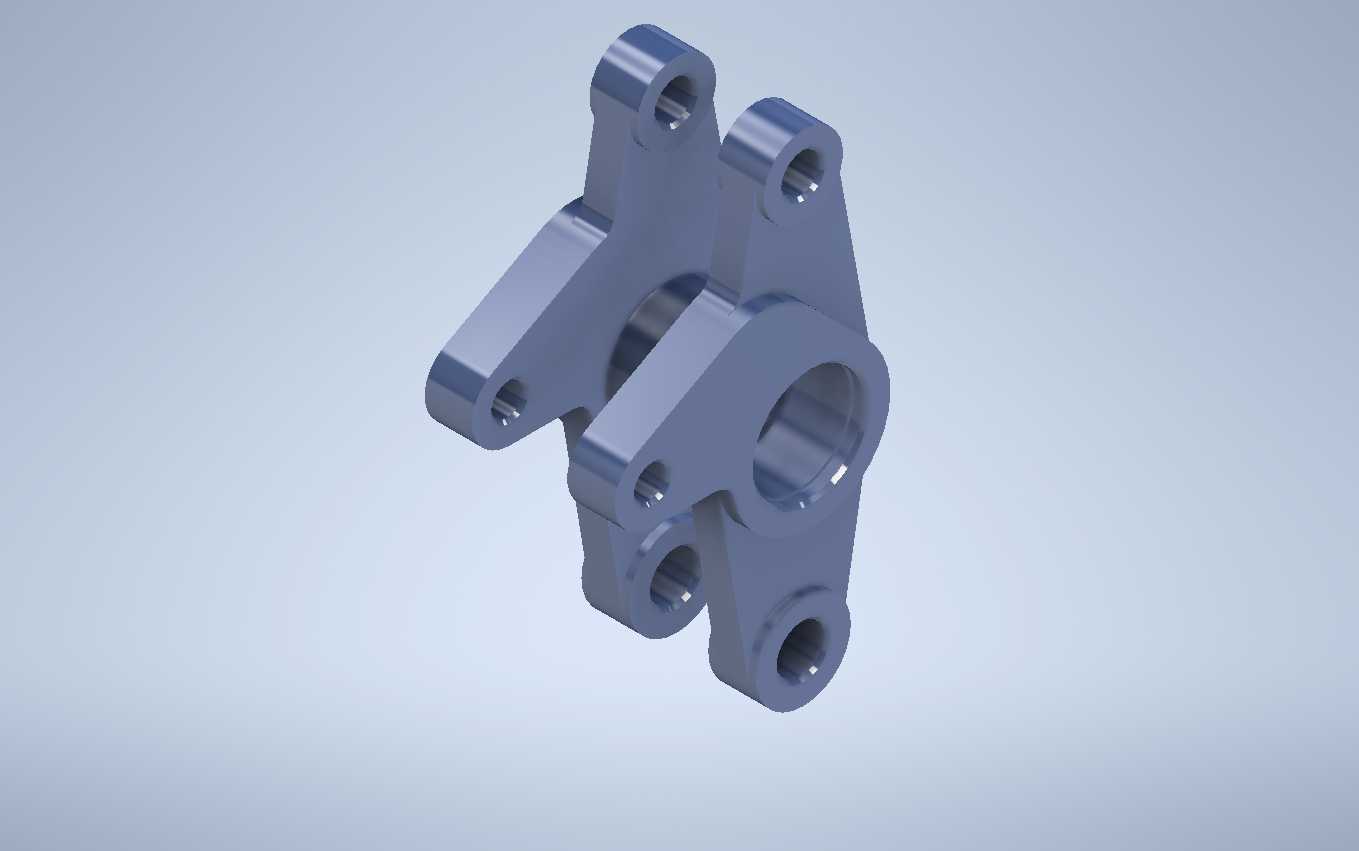

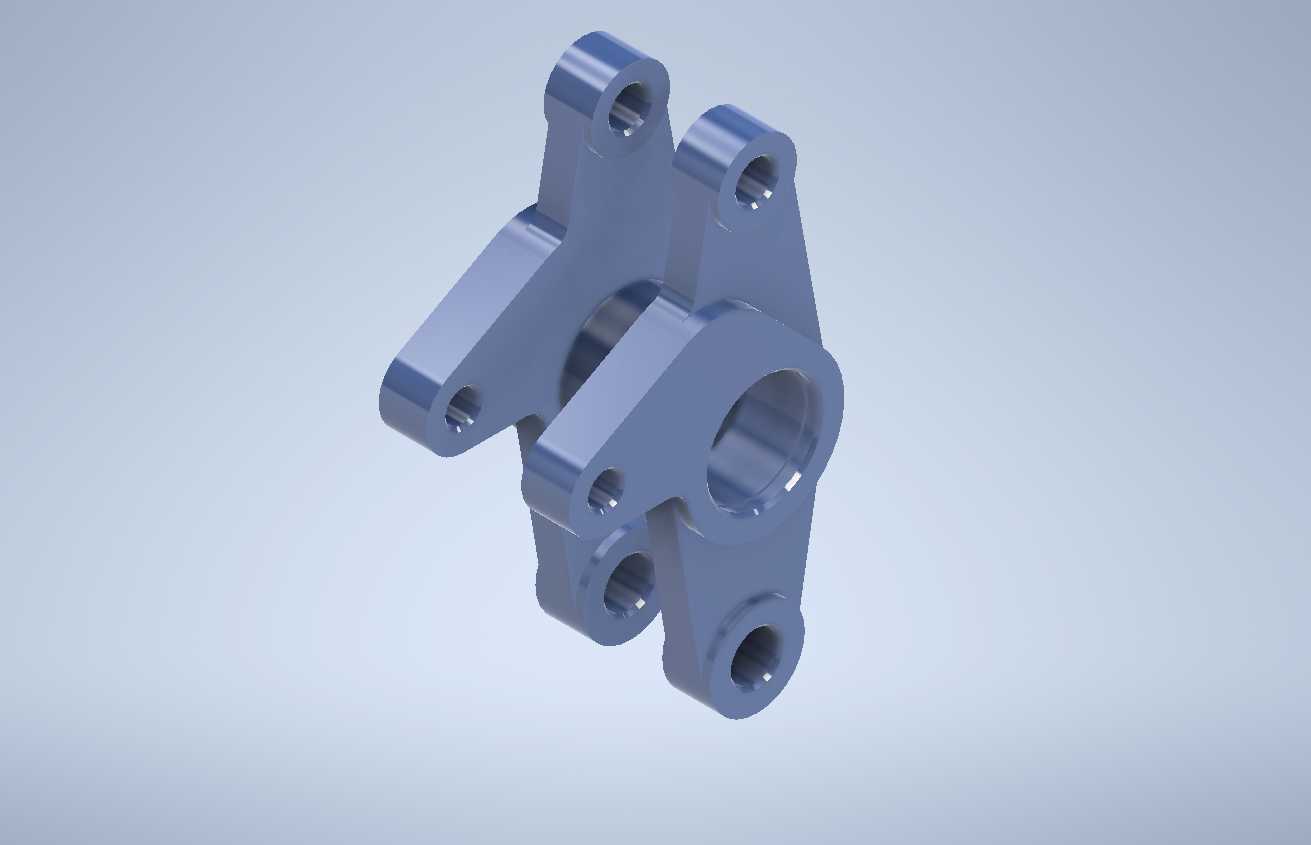

　　从现场安装边界来看，构件主体为一体式铸造成型的异形支座，中心设置大直径轴承安装通孔，孔位预留轴承外圈压装的配合公差段，孔周加厚凸台提升轴承座孔的刚性，避免长期承载后孔位出现椭圆变形。支座向外延伸出多组带安装孔的支耳，上下分布的支耳孔位分别对应设备机架的预装螺柱，安装时无需额外拼接垫块，直接穿入紧固件即可完成定位，支耳与主体衔接处做了大圆角过渡，消除铸造应力集中的薄弱区域。

　　设计阶段首先校核的是轴承孔的同轴度要求：稳压设备的调压转轴转速不高，但运行过程中会伴随调压动作带来的周期性交变载荷，若支座刚性不足，转轴回转时会出现径向跳动，直接导致调压碳刷接触压力不均，输出电压出现波动。因此主体壁厚在轴承孔周边做了加厚处理，支耳部分在保证安装孔强度的前提下做了局部减重，既控制整体铸件重量，又避免材料冗余带来的成本上升。

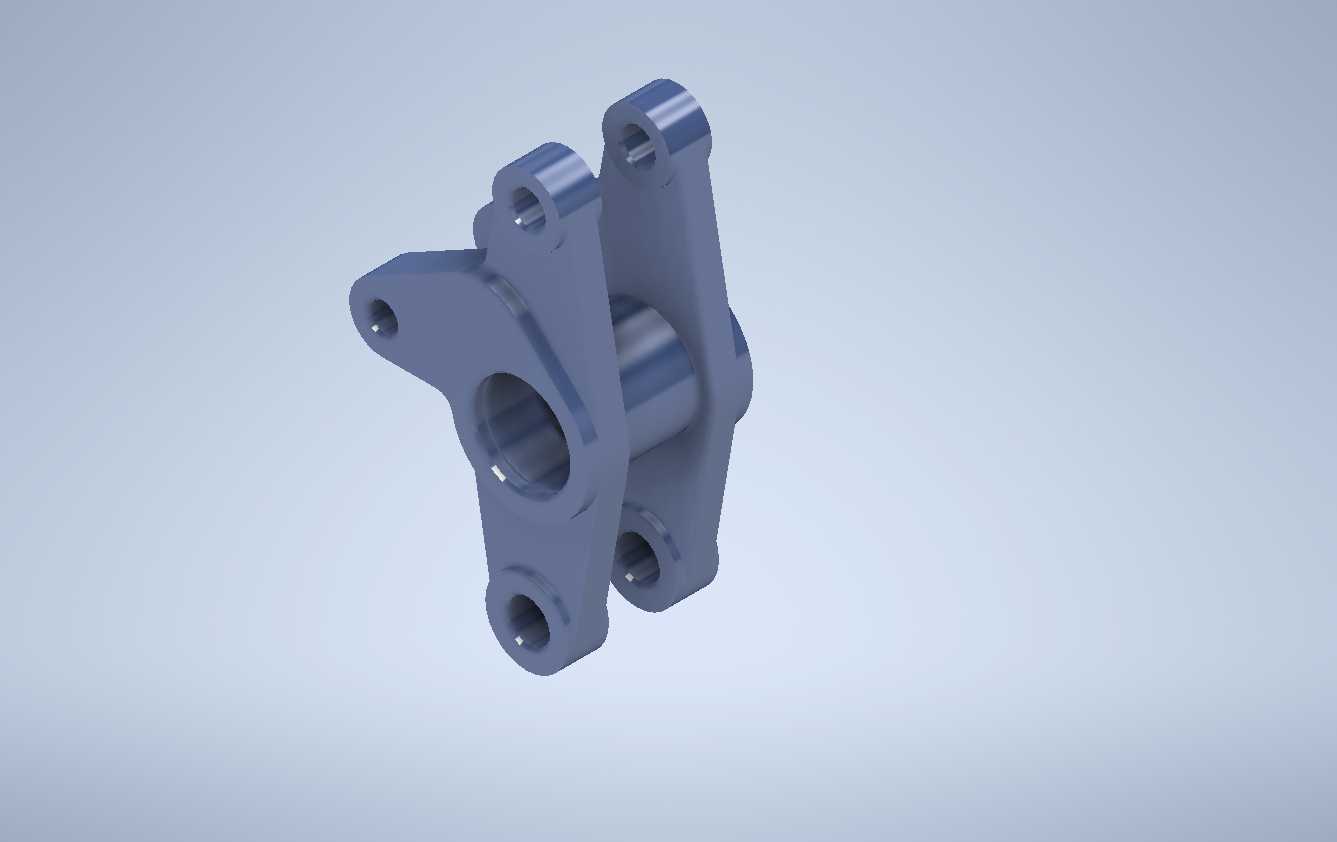

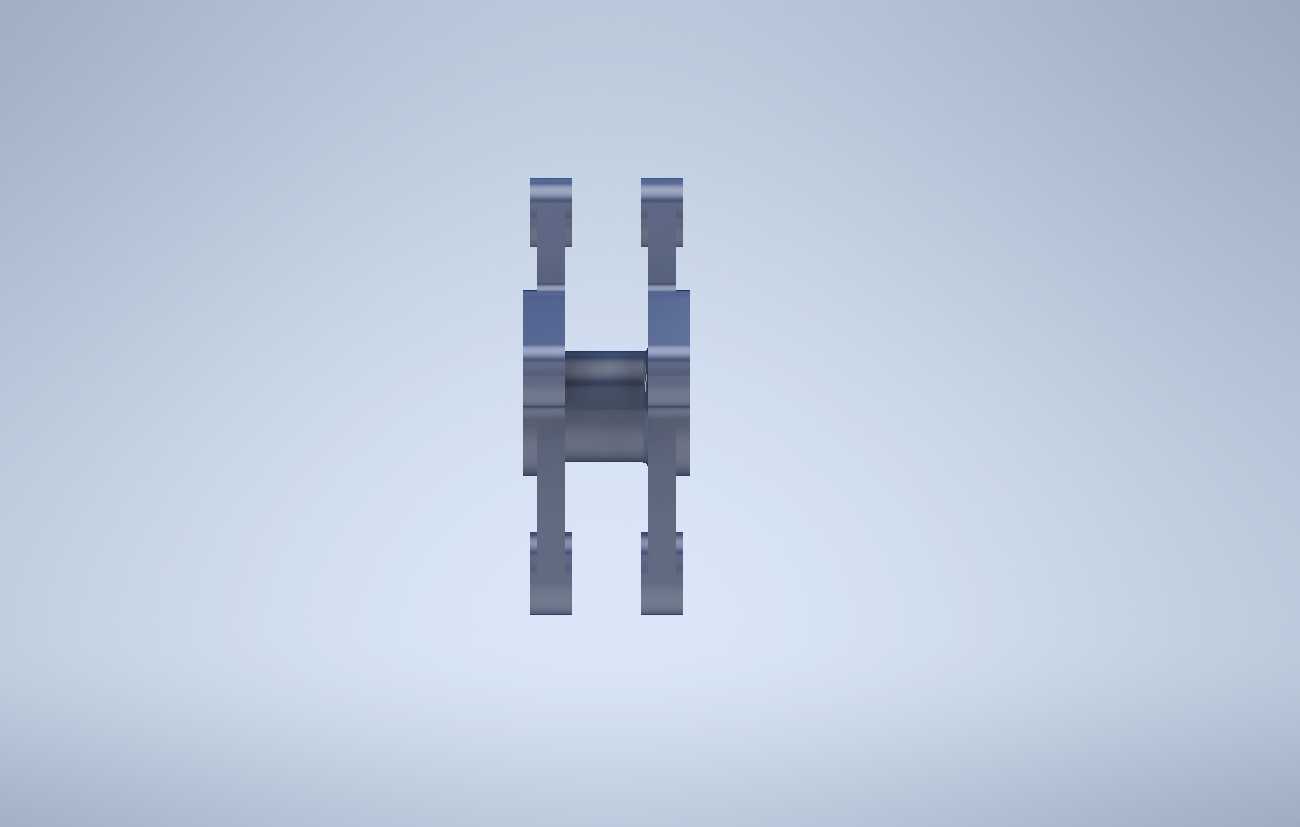

　　外形布局上，三组向外伸展的安装支耳呈空间分布，而非传统平面法兰的对称结构，这种异形布局是为了适配稳压设备内部局促的安装空间：设备内部相邻位置排布有调压线圈、限位开关与接线端子，常规圆形轴承座无法避让周边元器件，该支座的支耳角度完全顺着设备内部空余间隙延伸，安装孔位刚好对准机架上预设的安装面，不需要对周边其他部件做移位修改。

　　实际装配流程中，先将滚动轴承从中心孔一侧压入，孔内的台阶面抵住轴承外圈端面完成轴向定位，轴承装入后转轴从内圈穿过，转轴轴肩贴紧轴承内圈实现轴向限位；随后将整个支座连带轴承组件推入设备安装位，各个支耳的通孔对齐机架上的螺纹孔，拧入紧固件后逐步对角拧紧，避免单侧压紧导致轴承孔出现微变形。支座侧面预留的小直径辅助孔可接入润滑脂注油通道，长期运行时可定期补充润滑脂，延长轴承服役寿命。

　　结构受力层面，转轴传递过来的径向载荷首先作用在轴承孔内壁，通过加厚的孔周凸台分散到整个主体腹板，再沿三个支耳分别传递到三个安装点，相比双支耳轴承座，三点支撑的布局抗倾覆能力更强，即便设备运输过程中受到冲击振动，支座也不会出现单侧变形。铸件的所有外露棱边都做了倒角处理，既避免装配时划伤操作人员，也消除铸造边角的应力裂纹隐患。

　　在维护场景下，该一体式支座无需拆解周边大量管线即可完成轴承更换：松开支耳紧固件后即可将整个支座从机架上取出，压出旧轴承后更换新件再回装，设备停机维护时间大幅缩短。构件的安装孔间距、中心孔高度都严格匹配交流稳压器的传动链设计尺寸，和转轴、联轴器、驱动机构的安装公差完全适配，不会出现装配干涉。
