原创全钢通风散热型汽车制动盘结构设计

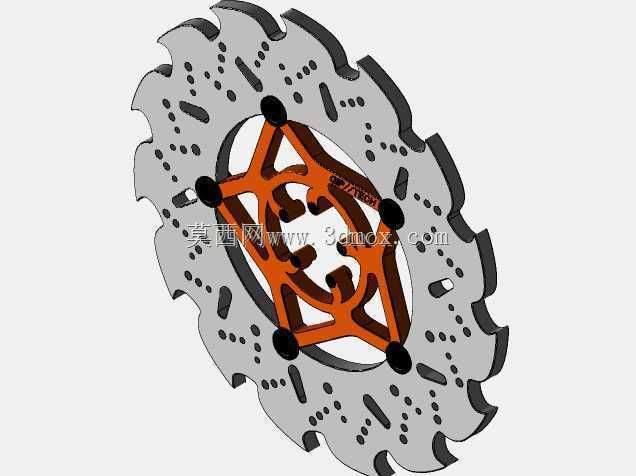

　　这款制动盘采用全钢材质打造，核心面向乘用车辆制动系统的改装与性能升级场景，日常可覆盖街道通勤、赛道日体验等多工况下的制动需求，核心作用是在车辆制动过程中通过与刹车片的摩擦作用，将车辆行进的动能转化为热能耗散，实现车辆减速或驻车的功能。从结构设计逻辑来看，制动盘外圈摩擦环采用波浪形外轮廓设计，区别于传统正圆形制动盘，这种轮廓一方面可以在盘体随车轮高速旋转时，持续切割周边空气形成紊流，提升盘体与空气的接触换热效率，避免长时间连续制动后盘体温度过高引发热衰减，导致制动效能下降；另一方面波浪形的边缘结构可以在摩擦过程中持续刮除刹车片表面磨耗产生的粉尘，避免粉尘在摩擦面堆积形成釉质层，保证摩擦系数始终处于稳定区间。

　　摩擦环表面分布有两类散热结构，一类是沿圆周方向均匀排布的圆形通孔，另一类是长短不一的径向弧形开槽，两类结构协同作用：圆形通孔可以在盘体旋转时形成轴向的空气对流通道，将盘体内部积聚的热量快速带出，同时可以在涉水行驶后快速排干摩擦面的积水，缩短涉水后的制动恢复距离；径向弧形开槽则可以在摩擦过程中打破摩擦面间的空气膜，避免高速制动时出现气浮效应导致制动力传递滞后，同时开槽的边缘可以持续修整刹车片表面，避免刹车片出现偏磨、硬点凸起等问题，保证摩擦面的贴合度始终处于最优状态。盘体中心的连接支架采用星形镂空结构设计，通过六处均匀分布的连接点与外圈摩擦环实现刚性连接，这种结构首先可以大幅降低盘体的整体非簧载质量，相比同尺寸实心连接结构的制动盘，

　　重量降低幅度可达25%左右，更低的非簧载质量可以有效提升悬挂系统的响应速度，改善车轮的贴地性能，提升车辆操控表现；其次星形镂空结构可以在摩擦环受热膨胀时提供足够的形变释放空间，避免传统实心连接结构因热胀冷缩产生的内应力导致盘体翘曲变形，减少高速制动时出现方向盘抖动的概率；另外镂空结构也进一步增加了盘体的散热面积，提升整体热容量。从安装边界来看，中心安装位采用通用的六孔定位布局，适配多数乘用车型的轮毂轴承安装法兰，安装时需保证盘体与法兰端面的跳动量控制在0.05mm以内，避免制动时出现抖动；摩擦环的厚度预留了足够的磨耗余量，可满足常规使用场景下的全生命周期磨耗需求，当摩擦环厚度磨损至极限标识位置时需及时更换。

　　中心连接支架与外圈摩擦环的连接点采用嵌入式定位结构，连接部位做了强化处理，可承受大制动力矩下的剪切载荷，避免激烈驾驶时出现连接失效的问题。整体结构在设计时充分考虑了日常使用的可靠性与性能场景的散热需求，没有为了极致轻量化牺牲结构强度，所有受力部位的截面尺寸都经过载荷校核，可承受连续十次以上全力制动的热负荷冲击，不会出现盘体开裂、形变超限等问题。摩擦面的平面度、粗糙度都按照制动系统的行业标准设计，与常规市售刹车片的匹配性良好，不需要额外做适配加工即可直接安装使用。
