摩托车鼓刹制动蹄结构设计

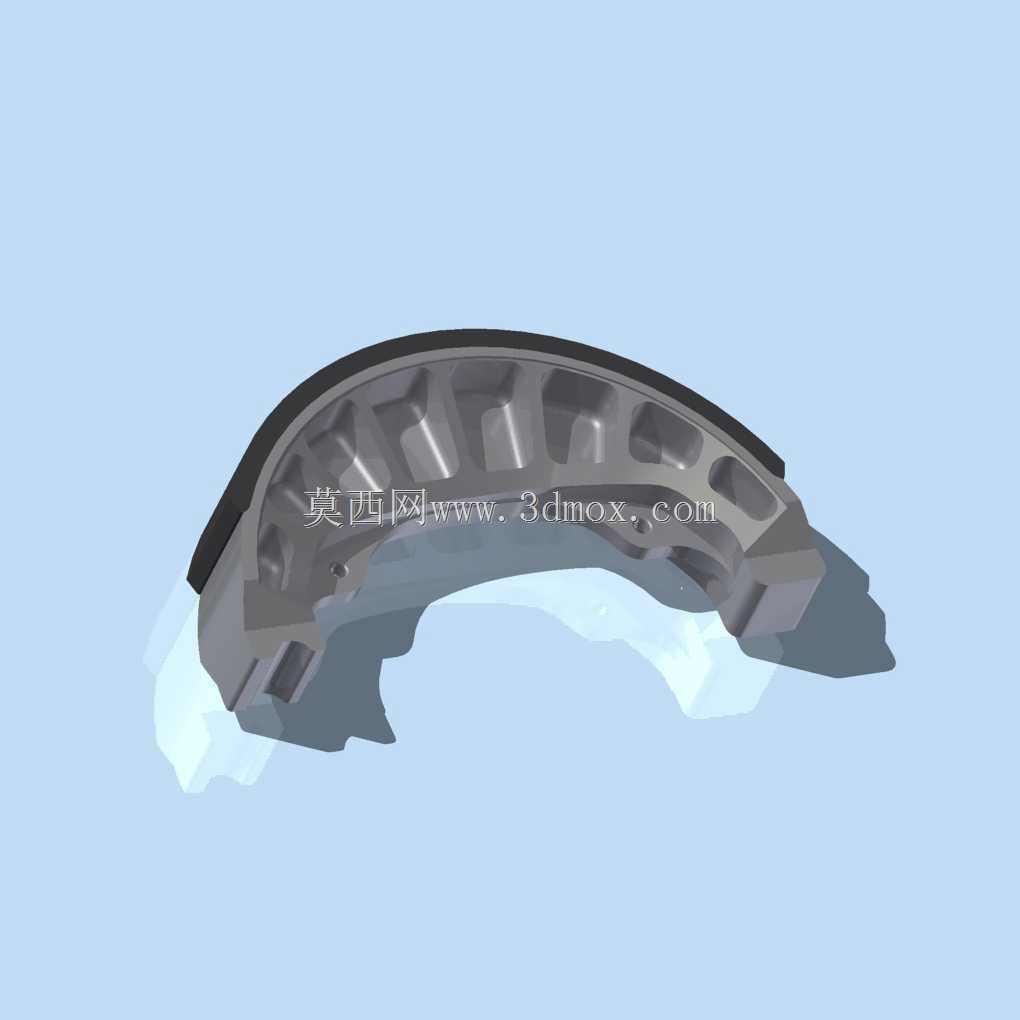

　　鼓式制动结构在中小排量两轮代步车辆的后轮制动系统中应用占比极高，制动蹄作为鼓刹系统的核心受力执行部件，其结构合理性直接决定制动响应速度、制动力矩输出稳定性以及长期使用的耐磨寿命。本次建模的制动蹄适配本田系列小排量踏板车型后轮鼓刹结构，整体采用弧形变截面蹄铁基体搭配摩擦衬片的经典结构，建模过程中完全还原量产件的实际受力特征与安装配合边界，可直接用于制动系统匹配校核、维修替换件测绘参考以及相关教学演示场景。

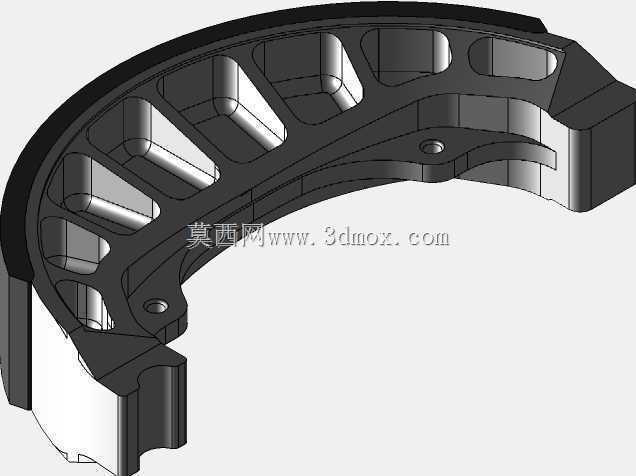

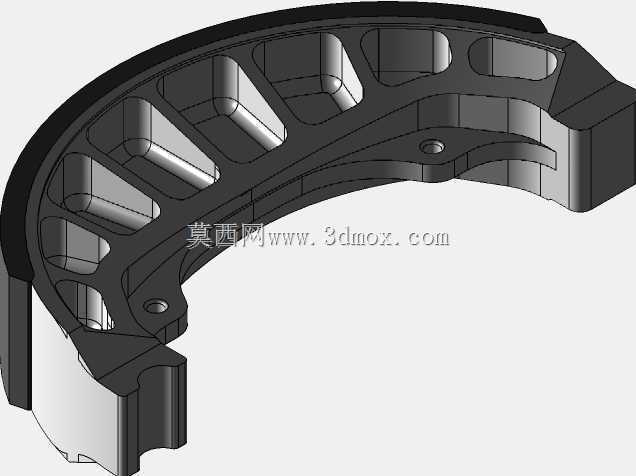

　　从实际装车应用场景来看，这类制动蹄工作时受制动凸轮撑开作用力，蹄铁外弧面的摩擦衬片与制动鼓内圆柱面完全贴合，通过接触面的滑动摩擦将车轮转动动能转化为热能，实现车辆减速或驻车动作。日常通勤场景下，制动蹄需要频繁承受交变撑开力、摩擦热应力以及路面传递的振动冲击，因此结构设计上首先要保证蹄铁基体的刚性，避免制动过程中出现过大形变导致衬片贴合面积不足，引发制动力衰减、制动跑偏等问题。建模时特意还原了蹄铁基体的加强筋结构，在弧形基体的内侧设置多道沿径向分布的加强肋，在不额外增加零件整体重量的前提下，大幅提升蹄铁的抗弯曲形变能力，即使在连续制动导致基体温度升高的工况下，也能保持衬片与制动鼓的贴合面间隙均匀。

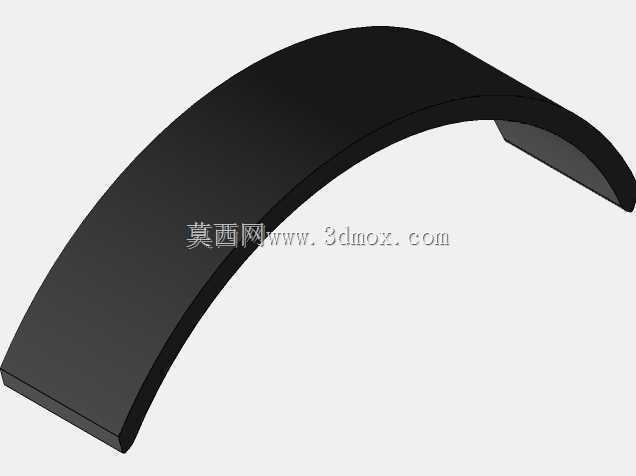

　　设计思路上完全遵循量产件的工程逻辑，首先确定制动蹄的回转中心与凸轮驱动端的位置关系，两个铰接孔的中心距严格匹配对应车型的制动底板安装支座尺寸，保证装车时蹄铁可以绕铰接销顺畅摆动，无卡滞、偏磨风险。摩擦衬片的弧度与对应规格制动鼓的内圆半径完全一致，建模时预留了衬片与蹄铁基体的铆接安装位，六个铆接沉孔沿蹄铁弧长方向均匀分布，沉孔深度刚好覆盖铆钉头部，避免铆钉突出摩擦面刮伤制动鼓内壁。衬片的宽度尺寸严格控制在制动鼓的摩擦面宽度范围内，边缘做了小尺寸倒角处理，既可以避免衬片边缘应力集中导致的掉块问题，也能减少制动初期的尖锐异响。

　　从安装边界尺寸来看，制动蹄的整体外弧半径适配110mm内径的后制动鼓，蹄铁总宽度为28mm，铰接端销孔直径为10mm，与制动底板的支撑销采用间隙配合，配合间隙控制在0.05mm-0.12mm之间，既保证摆动灵活性，又不会因间隙过大导致制动虚位过大。凸轮驱动端的开口槽宽度匹配对应车型的制动凸轮端头尺寸，槽口做了圆弧过渡处理，减少凸轮转动时的接触应力集中，避免长期使用后槽口出现压溃变形。蹄铁回位弹簧的挂接位设置在蹄铁靠近铰接端的侧面，挂接凸台的高度与直径完全匹配原车回位弹簧的安装尺寸，保证弹簧安装后预拉力符合设计要求，松开制动手柄后制动蹄可以快速回位，避免出现拖刹、摩擦片异常磨损的问题。

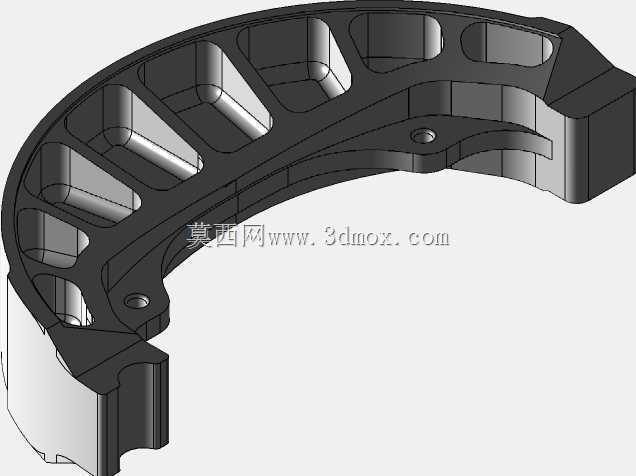

　　结构细节上，摩擦衬片采用非等厚设计，靠近凸轮驱动端的衬片厚度略大于铰接端，这一设计是考虑到鼓刹工作时的领从蹄受力特性，领蹄端在制动时受自增力作用，接触压力更大，磨损速度更快，非等厚设计可以让整个衬片的磨损速率更均匀，延长整体使用寿命。蹄铁基体采用压铸铝合金材质对应的结构特征建模，壁厚从铰接端到凸轮端逐渐过渡，避免壁厚突变导致的应力集中，所有棱边都做了R1-R2的圆角处理，既符合压铸工艺的成型要求，也减少了零件安装过程中的锐边划伤风险。建模过程中对所有配合面都做了公差适配的结构还原，比如铰接孔的表面粗糙度对应的结构特征、铆接位的同轴度要求都在模型结构中有所体现，拿到模型后可以直接导出工程图用于生产加工参考，也可以导入有限元分析软件，模拟不同制动压力下的蹄铁形变、应力分布以及衬片接触压力云图，为制动系统的性能优化提供基础数模支撑。对于维修从业者来说，这个模型也可以作为配件匹配的参考依据，通过核对安装孔位、弧面尺寸、整体宽度等关键参数，快速判断替换件是否适配对应车型，避免错装导致的制动失效风险。
