内燃机用活塞头结构三维设计

　　在往复式内燃机的核心运动组件中，活塞头是直接承接燃烧室燃气压力、完成热能向机械能转换的关键承载部件，其结构设计合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命。从实际工况适配角度看，活塞头长期处于高温、高压、高速往复运动的极端环境，顶部直接接触燃烧室内瞬时温度可达上千摄氏度的高压燃气，往复运动的线速度在高转速机型中可突破每秒十米，同时还要承受燃气爆发带来的交变冲击载荷，因此结构设计需要同时兼顾强度、耐热性、轻量化与密封适配性多重要求。

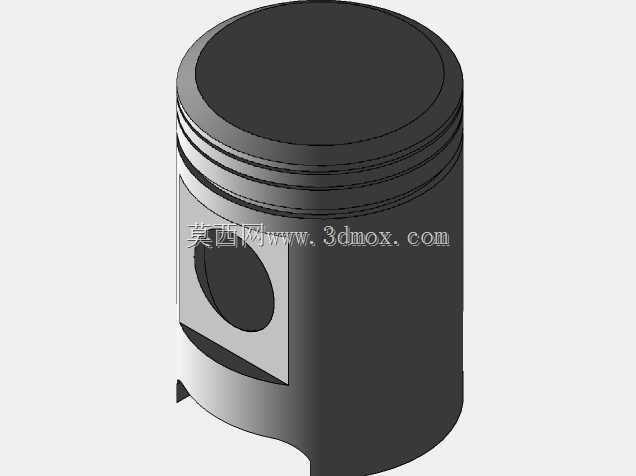

　　该活塞头的顶部采用平面式燃烧室承接面设计，这种结构的优势在于加工工艺性好，受热面积相对可控，能够适配多数小排量通用汽油机、摩托车发动机的燃烧室构型，顶部厚度经过梯度设计，中心区域厚度略大于边缘区域，可分散燃气爆发时的集中应力，避免长期交变载荷下出现顶部热疲劳裂纹。头部外侧加工有多道平行的环槽结构，用于安装气环与油环，环槽的宽度、深度以及槽间的岸高尺寸经过匹配计算，气环槽的位置靠近顶部，可保证燃烧室的密封效果，阻断高压燃气下窜至曲轴箱的通道，油环槽位置相对靠下，槽底预留有回油通孔，能够将气缸壁上多余的润滑油刮除后回流至油底壳，避免机油窜入燃烧室造成烧机油、积碳等故障。

　　活塞头的裙部采用非正圆的型线设计，这是考虑到活塞工作时受热膨胀量存在方向差异，沿活塞销孔轴线方向的金属堆积量更大，热膨胀量更高，因此冷态下裙部截面设计为椭圆形态，长轴垂直于活塞销孔轴线方向，保证发动机达到工作温度后，裙部能够膨胀为接近正圆的形态，与气缸壁保持均匀的配合间隙，既避免冷态敲缸，也防止热态下出现拉缸故障。裙部开设的活塞销孔为贯通式结构，孔内加工有高精度的配合面，用于安装活塞销，连接活塞与连杆组件，销孔位置经过偏心设计优化，可抵消活塞换向时的侧推力冲击，降低发动机运行过程中的敲缸噪声，销孔两端预留有卡环安装槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销端脱出刮伤气缸壁。

　　从安装边界尺寸来看，该活塞头的外径尺寸与对应排量的气缸内径保持严格的配合公差，总高度尺寸适配发动机的行程与压缩比设计要求，活塞销孔的内径尺寸匹配标准规格的活塞销外径，环槽的尺寸参数适配对应规格的活塞环，安装时可直接与同规格的连杆、活塞销、活塞环组件完成配装，无需额外进行结构修配。在实际应用场景中，这类活塞头可广泛适配通用小型汽油机、摩托车发动机、小型通用动力机组的动力核心，除了内燃机领域，同结构的活塞类部件也可应用于往复式压缩机、柱塞泵等需要往复式密封做功的流体机械设备中，只是根据工况差异调整材质与表面处理工艺即可。

　　设计过程中需要重点考量的细节还包括热变形补偿结构，活塞头从顶部到裙部的温度梯度差异极大，顶部温度远高于裙部，因此头部的直径设计略小于裙部直径，形成上小下大的锥度形态，避免头部受热膨胀后与气缸壁卡滞。同时裙部表面可根据需求做石墨涂层或者磷化处理，降低初期磨合的摩擦阻力，提升磨合阶段的可靠性。销孔位置的加强结构设计也十分关键，活塞做功时的冲击力全部通过销孔传递给活塞销，因此销孔周围的金属做了加厚处理，分散局部应力，避免高负荷下出现销孔开裂的失效问题。
