多翅片式铝型材散热器结构设计

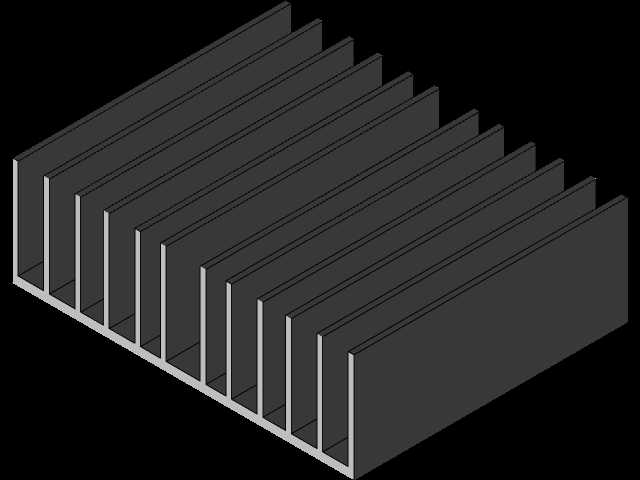

　　这款多翅片结构的散热部件，主要面向小功率工业电控模块、嵌入式工控板卡、低压功率器件的被动风冷散热场景，在没有额外强制风冷配套的密闭或半开放设备仓内，可通过自身结构拓展换热面积，将功率器件工作产生的焦耳热传导至周边空气，避免器件结温超过阈值引发性能衰减或寿命折损。从结构设计逻辑来看，整体采用一体化挤压铝型材成型方案，基座部分为平整实心结构，厚度预留足够的导热冗余，与发热器件贴合的安装面平面度控制在合理公差范围内，可搭配导热硅脂或导热垫片填充微观间隙，降低接触热阻。

　　基座上方等距排布的直立翅片，每片翅片的厚度、相邻翅片的间距都经过匹配常规自然对流工况的优化：翅片过薄会导致型材挤压成型时易出现变形、后期装配时翅片倒伏，过厚则会挤占有效换热面积的拓展空间；翅片间距过小会阻碍自然对流的空气流通，在翅片间隙形成滞流层降低换热效率，间距过大则无法在有限的安装轮廓内布置足够的换热面积。整体安装边界采用对称式设计，基座两端预留的凸边结构可直接适配常规设备仓内的螺接安装位，不需要额外设计转接支架，安装时仅需在发热器件与基座贴合面均匀涂覆导热介质，通过两端安装孔位锁紧固定即可，不需要复杂的装配工序。

　　在实际应用场景中，这类散热器可覆盖数十瓦级功率器件的散热需求，常见于工业控制柜内的整流模块、小型开关电源、伺服驱动器的外置散热配套，也可适配部分民用电子设备的功率板散热改造。设计过程中没有采用额外的拼接或焊接结构，一体化挤压的型材结构不存在拼接热阻，长期高低温循环工况下也不会出现拼接部位松动、接触热阻上升的问题，翅片与基座连接位置做了微小的圆角过渡，既可以降低型材挤压成型时的应力集中，也能避免装配过程中锐边划伤操作人员。翅片的高度根据常规设备仓的内部净空做了适配，不会因为翅片过高导致与设备仓内其他板卡、线束产生干涉，整体轮廓方正，在多台设备批量装配时可统一排布安装，不需要针对单台设备做额外的尺寸适配。
