微型hit-n-miss发动机铝制连杆结构设计

　　在小型固定式内燃动力装置的传动链路里，连杆是承接活塞往复运动与曲轴旋转输出的核心受力构件，这款适配微型hit-n-miss发动机的铝制连杆，从材料选型到结构构型都完全贴合小排量低速内燃机的运行特性。hit-n-miss发动机作为早期固定式小型动力源，多应用于小型农机辅具、庭院发电装置、老式教学演示动力台架等场景，其运行转速普遍偏低，载荷冲击特性与常规高速车用发动机存在明显差异，这也决定了连杆的设计不需要追求过高的极限强度冗余，反而要在重量控制、转动惯量优化上做针对性调整。

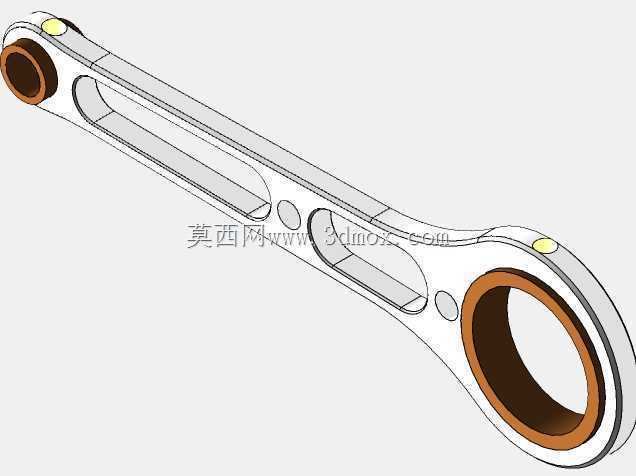

　　从结构设计逻辑来看，这款连杆采用铝合金作为基体材料，相比传统钢制连杆能有效降低往复运动质量，减少曲轴端的不平衡惯性力，对于没有配置高精度动平衡结构的微型hit-n-miss发动机来说，更低的连杆重量能直接降低整机运行时的振动幅值，提升低速运转的平稳性。杆身部分采用长条形轻量化开槽设计，并非简单的减重挖空，开槽的走向完全顺着连杆工作时的主要受力方向，在活塞爆发冲程传递推力、排气进气冲程随曲轴做往复摆动的过程中，杆身截面的抗弯、抗扭刚度不会因为开槽出现明显衰减，同时还能减少连杆在曲轴箱内往复运动时的空气阻力，对于开放式曲轴箱结构的老式hit-n-miss发动机而言，这种结构还能带动曲轴箱内的空气流动，辅助轴承位置的散热。

　　两端的环孔结构分别对应活塞销与曲轴曲柄销的安装位，大端环孔内嵌有耐磨衬套，小端环孔也做了局部加厚处理，因为铝合金基体的耐磨性能不足以承受销孔位置的高频往复摩擦，衬套的过盈装配量经过匹配计算，既不会在工作温度升高后因为铝基体与衬套的热膨胀系数差异出现松脱，也不会因为过盈量过大导致衬套内孔变形量超差，影响销的转动灵活性。杆身与两端环孔的过渡位置采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂，毕竟hit-n-miss发动机的工作特性是断续点火做功，连杆承受的是周期性的脉冲载荷，应力集中位置很容易在长期循环载荷下萌生裂纹。

　　从安装边界来看，这款连杆的大小端孔中心距严格匹配对应排量微型发动机的活塞行程与曲轴回转半径，大端孔的内径尺寸适配对应规格的曲柄销直径，安装时需要配合规定间隙的轴瓦，保证热态下的润滑油膜能稳定形成；小端孔的尺寸与活塞销外径匹配，安装后活塞销在销孔内的浮动间隙控制在合理范围，既不会因为间隙过大出现活塞敲缸异响，也不会因为间隙过小导致热态下活塞销卡滞。杆身的宽度与厚度尺寸经过核算，在曲轴箱内运动时不会与缸套下端、曲轴平衡块发生运动干涉，整个连杆的运动包络线完全处于曲轴箱的内部空间内，不需要对原有发动机的箱体结构做额外修改就能直接装配。

　　在实际运行过程中，这款铝制连杆除了传递活塞与曲轴之间的动力之外，自身的轻量化特性还能降低发动机的启动阻力，对于依靠人力手摇启动的微型hit-n-miss发动机来说，更轻的连杆意味着启动时需要克服的惯性力更小，启动操作的难度明显降低。同时铝合金材料的导热性能优于钢材，能更快地将销孔位置摩擦产生的热量传递到整个杆身，通过曲轴箱内的空气流动散出，降低衬套位置的工作温度，延长耐磨部件的使用寿命。杆身上的小圆孔结构并非工艺孔，而是为了平衡连杆大小端的重量差，在做连杆组件的重量匹配时，可以通过这些小孔的去重调整，让同一台发动机上的连杆重量差控制在极小范围内，进一步提升整机运行的平稳性。

　　从建模细节来看，这款连杆的所有圆角、倒角都完全符合实际加工工艺要求，没有出现建模时常见的尖锐棱角、零厚度面等问题，杆身的开槽位置拔模角度适配铣削加工的走刀路径，两端环孔的衬套安装位预留了合理的装配导入倒角，在做虚拟装配验证时，能直接完成与活塞、活塞销、曲轴组件的配合模拟，也能直接导入有限元分析软件，完成爆发工况下的应力应变仿真、往复运动惯性力计算等工作，对于小型发动机的改装、教学模型的制作、老式hit-n-miss发动机的配件复刻都有实际的参考价值。
