汽车悬架用螺旋弹簧减震器结构设计

　　在乘用车辆、非道路作业机械的行走系统中，这类螺旋弹簧集成式减震部件是衔接车架与行走轮系的核心缓冲阻尼单元，日常行驶过程中轮系接触路面凸起、凹陷产生的瞬时冲击，会先通过下端吊耳结构传递至阻尼活塞杆，再由螺旋弹簧完成冲击能量的初步存储与缓释，配合阻尼筒内部的液压油阻尼孔结构，将弹簧往复回弹的动能转化为热能耗散，避免车架出现持续的无规则弹跳，保障行驶过程中轮胎与路面的有效接触面积，同时过滤传递至驾驶舱的高频振动，提升驾乘舒适度与操控稳定性。

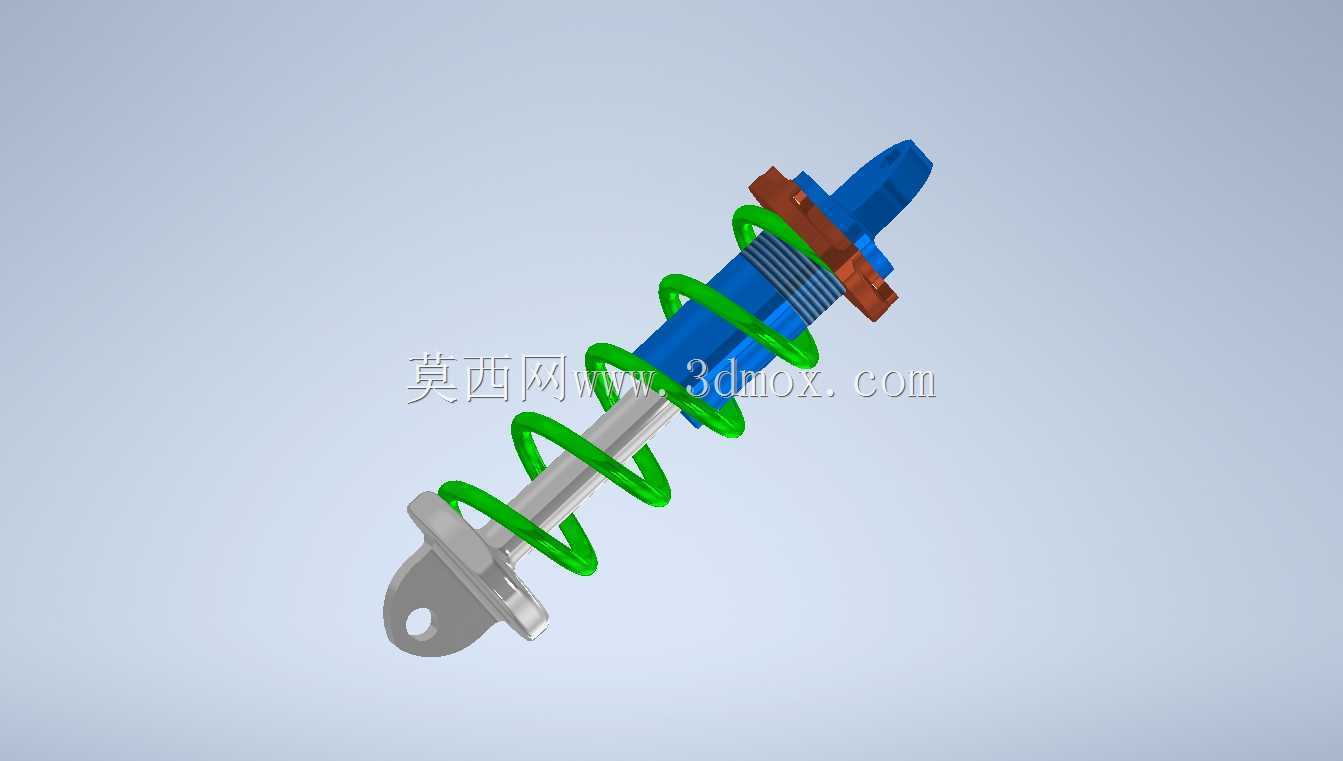

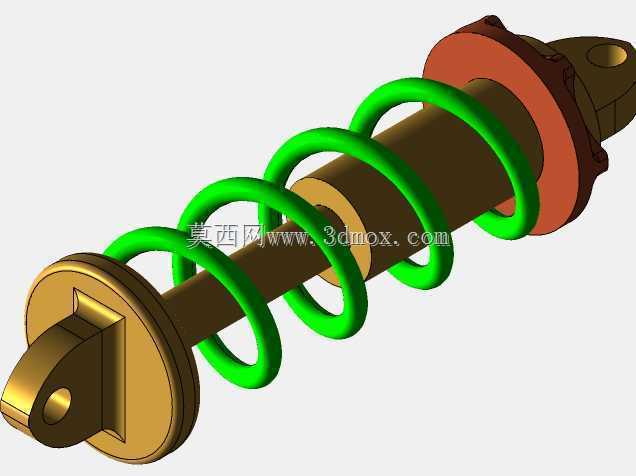

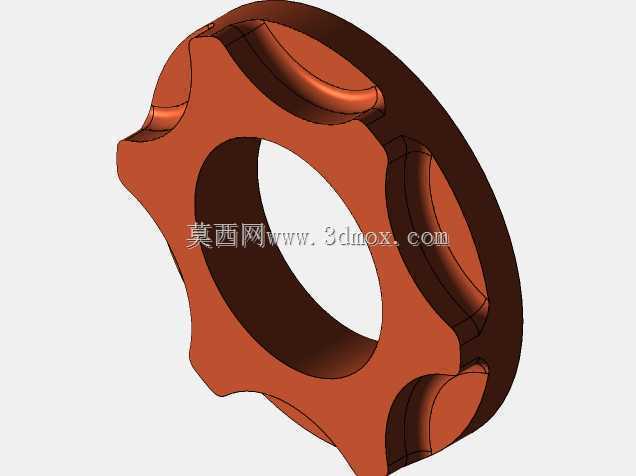

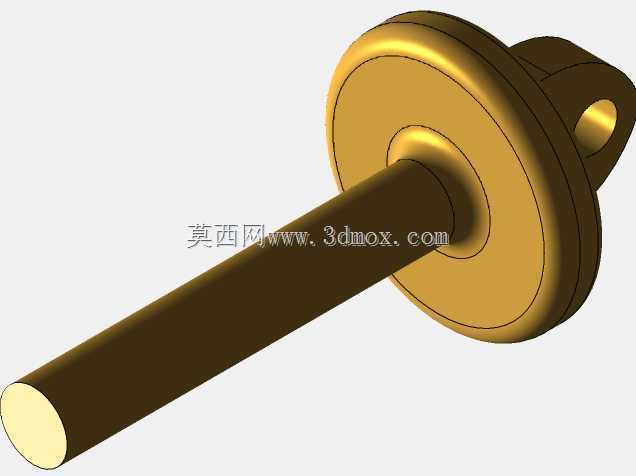

　　从结构设计逻辑来看，该部件采用弹簧与阻尼筒同轴集成的布局，核心阻尼筒体为金属加工件，外部螺旋弹簧选用弹簧钢材质，通过上下两端的弹簧座圈完成轴向定位，上端的安装座设置有定位凸台与连接孔位，可直接适配悬架上摆臂或者车身安装点的定位销结构，下端的吊耳式安装结构带有铰接孔，可通过销轴与下摆臂或者转向节完成铰接，适配悬架跳动过程中的角度变化，避免安装点出现刚性卡滞。设计阶段需要重点匹配弹簧的刚度曲线与阻尼阀系的阻尼系数，弹簧刚度不能过高否则会导致滤震效果变差，刚度不足则会出现悬架击穿、托底的问题，阻尼系数需要匹配弹簧的固有振动频率，避免出现阻尼过小回弹过快、阻尼过大冲击感强烈的问题。

　　安装边界方面，该减震器的整体轴向长度需要匹配悬架的设计行程，最大拉伸长度要满足悬架上跳极限时的拉伸余量，最小压缩长度要预留足够的缓冲间隙，避免弹簧压并或者阻尼筒触底。上端安装座的连接孔位分布圆直径、下端吊耳的铰接孔内径、孔位中心距都需要严格匹配对应车型的悬架安装点尺寸，安装过程中需要保证弹簧预压量符合设计要求，预压量过小会导致车辆空载时弹簧出现松旷异响，预压量过大则会占用过多的有效压缩行程。弹簧的外径尺寸需要预留足够的周边间隙，避免悬架跳动过程中弹簧与周边的轮罩、摆臂、制动管路发生运动干涉，阻尼筒的缸体外径需要匹配防尘罩的安装尺寸，防止行车过程中泥沙、污水进入活塞杆密封结构，延长密封件的使用寿命。

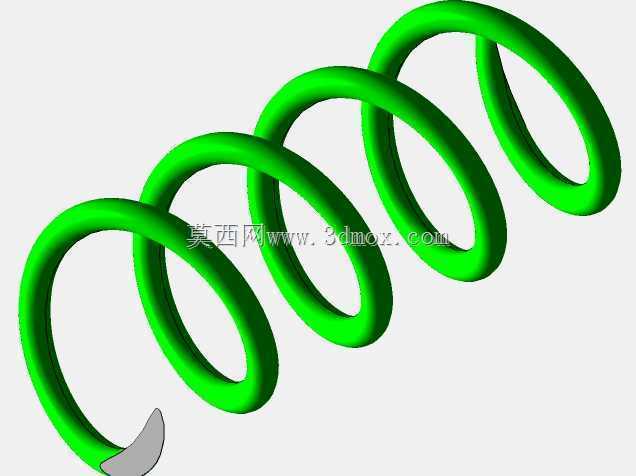

　　实际应用场景中，这类减震部件不仅应用于传统燃油乘用车的前悬、后悬结构，在电动观光车、场地作业叉车、小型农用机械的行走系统中也有广泛适配，不同应用场景下的参数匹配逻辑存在明显差异：场地作业车辆行驶速度低、承载重量大，会选用更大线径的弹簧、更高粘度的阻尼油，侧重承载能力；乘用车辆则会选用变节距弹簧、多级阻尼阀系，兼顾低速滤震与高速过弯的支撑性。建模过程中需要重点还原弹簧的有效圈数、两端并紧磨平段的结构、阻尼筒活塞杆的伸出长度、安装孔位的形位公差，尤其是上下安装点的相对角度，需要保证装车后弹簧的受力方向与轴向重合，避免出现偏磨导致的弹簧早期断裂、活塞杆漏油等问题。阻尼筒上端的缓冲块、防尘罩结构虽然属于附属件，但建模时也需要还原其装配位置，避免后续做装配干涉检查时出现遗漏，弹簧与上下弹簧座的配合面需要设置合理的贴合角度，保证弹簧受力均匀，不会出现局部应力集中的问题。
