微型发动机凸轮结构三维数模

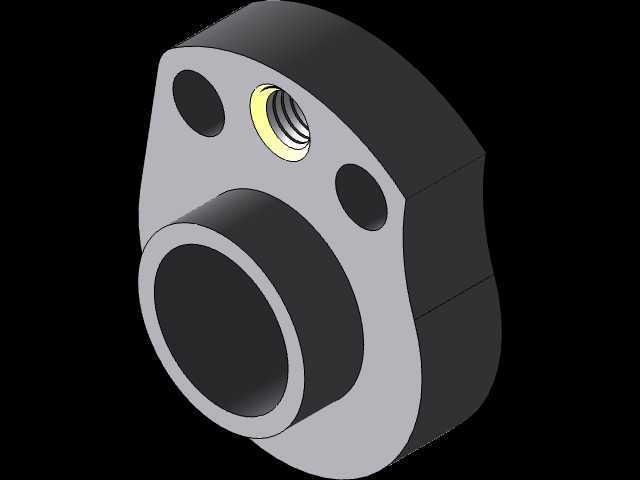

　　这款凸轮零件主要适配小排量微型内燃动力单元，在航模动力、小型通用汽油机、便携发电机组这类对部件重量、安装空间有严苛限制的场景中承担核心配气驱动功能，工作过程中直接与气门挺柱接触，将凸轮轴的旋转运动转化为气门的往复直线动作，精准控制进排气门的开启升程、开启持续角与开闭相位，是决定小型动力单元充气效率、运转平顺性与输出功率的关键零件。从结构设计来看，该零件采用一体式异形法兰安装结构，主体为偏心凸轮轮廓与安装基座结合的构型，基座上设置两个同轴度要求极高的定位销孔，用于装配时与凸轮轴端盖或缸体定位面精准配合，避免凸轮工作过程中出现周向窜动或偏磨；基座侧面预留的螺纹孔用于接入润滑油路，工作时可将压力润滑油引导至凸轮与挺柱的接触摩擦面，

　　在高转速往复摩擦工况下形成稳定油膜，降低接触副的磨损速率，延长部件使用寿命。设计过程中，凸轮型线的修正是核心环节，没有直接采用等加速等减速的通用型线，而是针对微型动力高转速、低惯量的特性，对缓冲段、工作段的升程变化率做了针对性调整，缓冲段设置0.12mm的预升程，消除气门间隙带来的冲击噪音，工作段的型线曲率变化做了平滑过渡，避免挺柱出现加速度突变引发的飞脱现象，保证高转速下气门动作的跟随性。安装边界方面，该零件的基座法兰轮廓做了切边处理，整体外轮廓最大尺寸控制在极小范围内，适配微型发动机紧凑的缸头布局，两个定位孔的中心距严格匹配缸头安装面的定位销位置，装配时无需额外调整即可保证凸轮基圆与挺柱端面的同轴度，

　　前端的凸轮工作面宽度经过匹配计算，刚好适配对应规格的挺柱接触直径，既不会因宽度过大增加不必要的往复运动惯量，也不会因宽度过小导致接触应力超出材料许用值。零件主体采用合金结构钢作为基材，建模过程中对所有棱边都做了R0.3-R0.5的倒钝处理，避免热处理过程中出现应力集中导致的开裂风险，安装面与凸轮工作面的形位公差在数模中做了明确标注，安装端面相对于凸轮轴线的端面跳动公差控制在0.02mm以内，保证装配后凸轮旋转过程中不会出现偏摆，降低挺柱的侧向力。实际工况下，该零件的工作转速区间覆盖每分钟3000转到12000转，建模时充分考虑了不同转速下的动平衡要求，对法兰非安装侧的多余材料做了去除处理，让零件整体质心落在旋转轴线上，

　　减少高转速下的振动传递。不同于大型内燃机的分体式凸轮结构，这款微型凸轮将安装定位、油路接口、工作型面整合为单一零件，减少了装配环节的累积误差，也降低了小型动力单元的零件数量，更适配量产时的自动化装配需求，数模中所有配合面的尺寸公差都按照IT6级精度设定，既满足零件的工作性能要求，也兼顾了批量加工的工艺可行性，不会出现因精度要求过高导致加工成本大幅上升的问题。
