小型电子布线防护塑料工程壳体

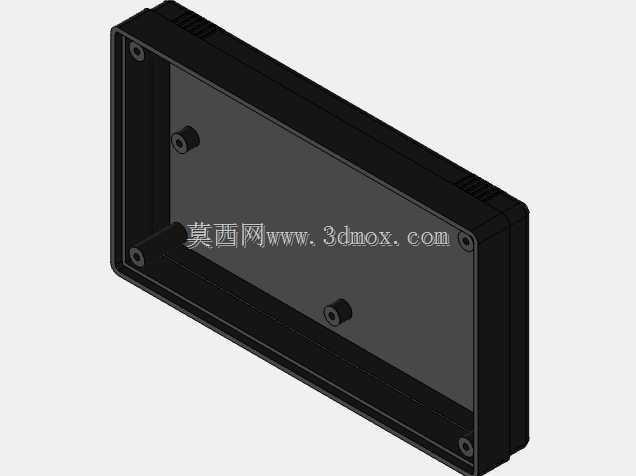

　　在嵌入式开发、小型电子设备试制、工控板卡外接防护这类场景里，经常会遇到板卡裸露、布线杂乱容易被外力拉扯、积灰短路的问题，这类小型塑料工程箱的设计，就是瞄准这类零散电子模块的防护需求来做的。整体外形尺寸控制在116x68x36mm，这个尺寸边界是经过实际适配考量的，刚好能容纳常规尺寸的arduino控制板、外接的小型接线端子排以及少量的信号转接模块，不会因为壳体过大占用过多安装空间，也不会因为内部空间局促导致板卡安装时挤压接线、出现绝缘距离不足的问题。壳体采用上下扣合的结构设计，上盖边缘做了多道平行的防滑筋条，既可以在开合壳体时增加手部摩擦力，避免手滑扣合不严，也能在一定程度上提升上盖的结构刚度，减少日常轻微磕碰带来的壳体形变。

　　上下壳的配合面做了错位止口设计，扣合后可以形成简单的迷宫密封结构，日常使用环境下的浮尘、少量飞溅的水渍不容易进入壳体内部，对内部的电子板卡形成基础防护，不需要额外加装密封胶条就能满足普通室内工控、桌面开发场景的防护要求。从安装适配的角度来说，壳体底部预留了平整的安装基面，既可以用双面胶直接粘贴在设备内壁、桌面支架上做临时固定，也可以根据实际安装需求在底壳的四个角位自行打孔，用自攻螺丝完成刚性固定，不会因为底壳有加强筋凸起导致安装面不平整、固定后壳体翘曲的问题。内部空间没有做多余的分隔筋位，给使用者留出了足够的自定义改造空间，不管是在内部加装小型的电源模块、接线端子，还是根据板卡的固定孔位自行加装铜柱，都不会被预设的结构干涉，

　　适配性比带固定分隔的成品壳体更强。上盖表面做了细微的磨砂纹理处理，既不容易残留指纹和划痕，也能避免光滑表面在光线照射下产生反光干扰，在设备调试、日常巡检时不会因为壳体反光影响对周边状态的观察。壳体壁厚做了均匀化处理，整体壁厚保持在1.8mm左右，既保证了壳体有足够的结构强度，日常拿取、轻微挤压不会出现开裂变形，也不会因为壁厚过大导致整体重量偏高，安装在轻质支架、薄壁设备外壳上时不会带来额外的负重负担。在实际布线场景中，使用者可以根据接线方向的需求，在壳体的侧壁任意位置开出线孔，因为侧壁是平整的直面结构，不管是开圆形的电缆格兰头安装孔，还是开扁形的排线出口，都很容易加工，不需要额外打磨曲面来适配出线接头。

　　这类壳体的应用场景并不局限于arduino板卡的防护，小型的信号采集模块、继电器控制板、传感器转接模块都可以用这个尺寸的壳体做防护，尤其是在小型设备改造、实验室样机试制这类场景里，不需要专门开模定制外壳，用这类标准化的小型工程箱就能快速完成板卡的封装，缩短样机制作的周期。从结构设计的细节来看，上下壳扣合后边缘齐平，没有突出的飞边或者错位台阶，整体外观规整，不管是放在桌面做开发调试使用，还是安装在设备内部做内置防护，都不会因为边缘毛刺划伤接线或者操作人员的手部。壳体内部的转角处做了小圆角过渡，没有尖锐的内角，在放置板卡、整理布线的时候，不会因为内角尖锐划破导线的绝缘层，降低内部线路短路的风险。上盖的防滑筋条沿着壳体的长度方向布置，筋条的高度控制在0.5mm，既能够起到防滑和加强刚度的作用，也不会因为筋条过高导致壳体堆叠放置时不稳，多个同型号壳体堆叠存放时可以保持平整，节省收纳空间。在实际选型的时候，需要注意这个尺寸的壳体内部可用高度大概在30mm左右，如果板卡上带有高度超过25mm的直插元件，比如大容量的电解电容、立式安装的接线端子，就需要提前核对元件高度，避免扣合时上盖挤压元件。如果需要在壳体上安装指示灯、按钮这类操作元件，上盖的平整表面也有足够的空间来开孔安装，不需要额外加装安装面板，直接在上盖上开孔就能固定小型的按钮、指示灯座，进一步简化样机的制作流程。
