车辆传动系统辅助离合器从动油缸结构

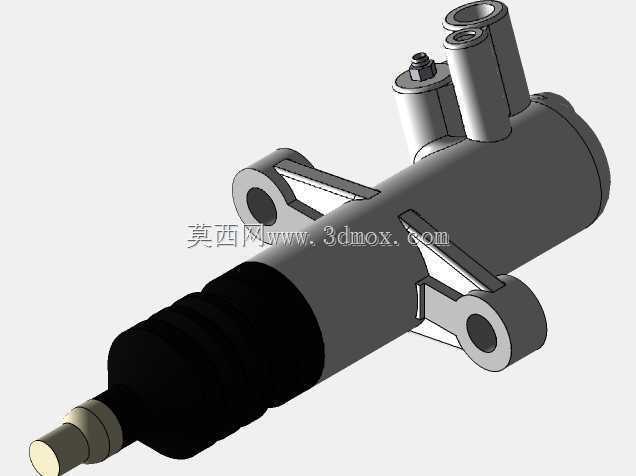

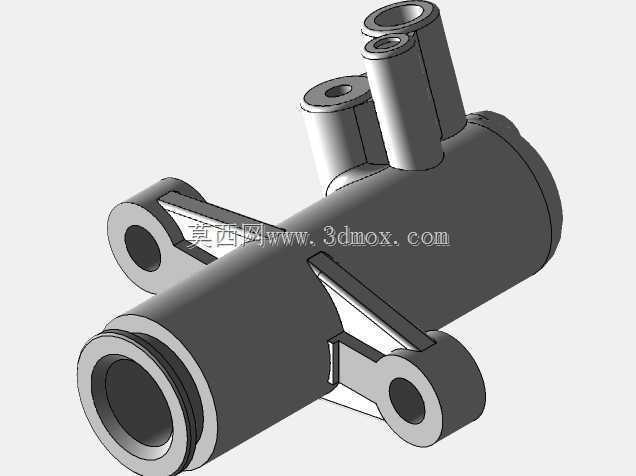

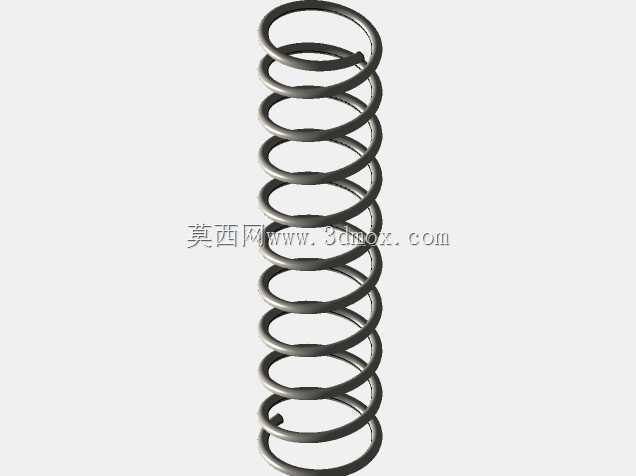

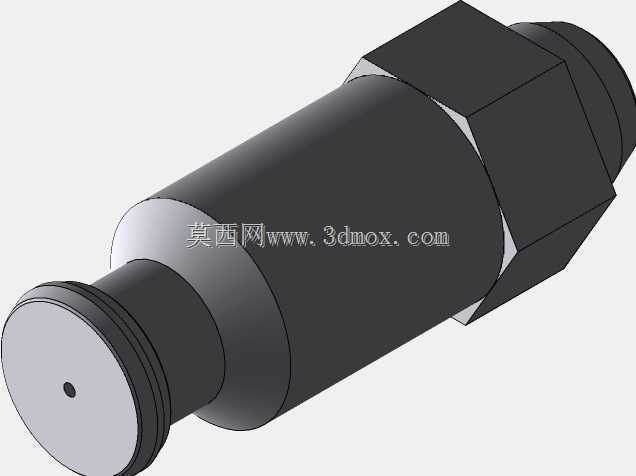

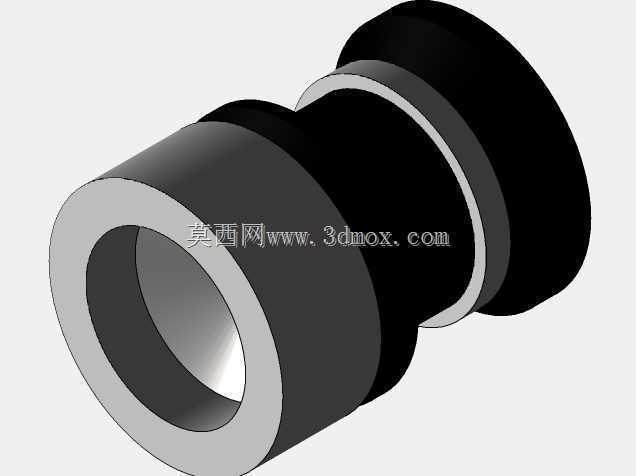

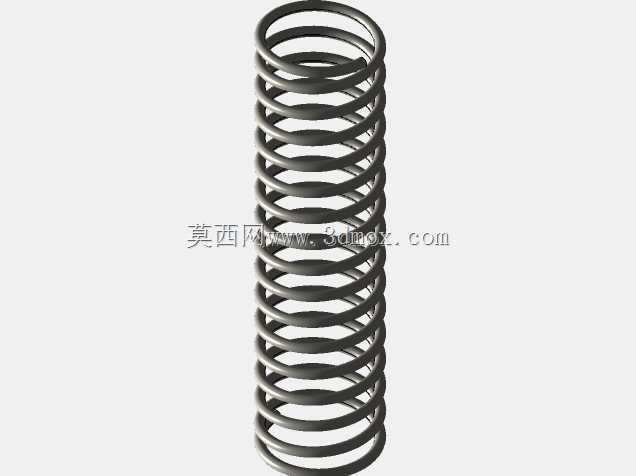

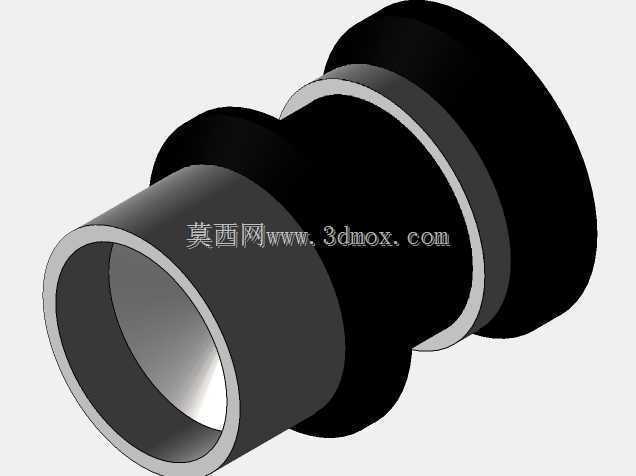

　　在商用车、工程作业车辆的传动操控链路里，离合器从动油缸是衔接操控指令与动力切断动作的核心液压执行部件，不同于主缸直接承接踏板输入的压力，从动油缸布置在离合器壳体邻近的传动舱区域，负责将液压回路传递来的压力转化为推杆的直线位移，推动分离拨叉动作，最终实现离合器片与飞轮的分离，完成换挡过程中的动力切断需求。这类部件的工况往往伴随舱内持续的高温、传动系统带来的持续振动，以及路面颠簸传导的交变载荷，因此在结构设计阶段，首先要考量的是安装位的适配性与本体的抗振性能。从结构布局来看，该油缸采用缸体与安装支脚一体化的铸造成型方案，两个带衬套的安装耳位分布在缸体中段两侧，安装孔的中心距、孔位同轴度都严格匹配离合器壳体上的预装凸台尺寸，

　　安装时无需额外加装调整垫片即可保证缸体轴线与分离拨叉的动作平面垂直，避免推杆长期偏磨导致的密封件早期失效。缸体上部的两个通油接口采用不同通径的设计，大口径接口为主压力油入口，承接来自离合器主缸的高压制动液，小口径接口为排气螺塞安装位，在整车下线调试或者售后维修换油时，可通过该位置排出回路内的空气，避免气阻导致的离合器分离不彻底、踏板绵软等故障。缸体前端的推杆部位采用多层波纹橡胶防尘罩结构，防尘罩的褶皱数量与伸缩行程经过匹配，完全覆盖推杆伸出的全行程范围，能够阻挡传动舱内的粉尘、离合器摩擦片磨损产生的磨屑、路面溅起的泥水进入缸体内壁，避免活塞密封件被颗粒物划伤造成的内泄问题，防尘罩与缸体、推杆的连接部位都采用环形卡箍压紧，

　　在-40℃到120℃的工作温度区间内不会出现硬化脱落的情况。活塞与缸体内壁的配合间隙控制在0.02mm到0.04mm之间，活塞上安装的双唇口密封件一道负责高压腔的压力保持，一道负责刮除缸壁残留的油液，既保证高压建压时的压力传递效率，又避免油液渗漏到离合器壳体内污染摩擦片。在实际装车应用中，这类从动油缸的行程匹配需要结合离合器分离轴承的自由行程、分离指的高度差做适配，该结构的推杆预留了12mm的空行程区间，能够抵消摩擦片正常磨损带来的分离指位置后移，保证在摩擦片全生命周期内，离合器都能实现彻底分离，不会出现半联动打滑的问题。从安装边界来看，缸体最大外径控制在65mm以内，整体长度不含推杆为112mm，能够适配多数中型商用车、

　　轻型工程机械的离合器舱安装空间，不会与周边的飞轮壳加强筋、启动机安装位产生运动干涉。油路接口的朝向采用向上倾斜15度的设计，既方便整车装配时的油管连接操作，也能让回路内的空气自然聚集到排气螺塞位置，降低排气操作的难度。在结构强度校核阶段，缸体本体采用铝合金高压铸造成型，壁厚均匀控制在4mm，既满足12MPa最高工作压力下的强度要求，不会出现鼓胀变形，又能将部件整体重量控制在0.8kg以内，降低传动系统的簧下质量，提升操控响应速度。安装耳位与缸体的衔接位置做了三角形加强筋结构，筋板厚度3mm，能够承受车辆颠簸时产生的30g瞬时冲击载荷，不会出现耳位断裂的失效问题。在实际台架验证环节，该结构需要完成100万次的往复动作耐久测试，测试过程中内泄量不超过0.1mL/1000次，密封件无明显磨损，推杆动作无卡滞，才能满足整车的使用寿命要求。不同于工业场景下的通用液压油缸，车用离合器从动油缸不需要大吨位的推力输出，更侧重动作的响应速度、密封可靠性以及长期免维护的性能，因此在密封件的材质选择上，采用耐制动液腐蚀的三元乙丙橡胶配方，能够长期兼容醇醚型制动液，不会出现橡胶溶胀、硬化的问题。推杆的端部采用球头结构，与分离拨叉的接触位置为球面配合，能够自动补偿安装过程中带来的小角度偏差，避免推杆承受径向力导致的弯曲变形。
