日产A10发动机活塞压缩环及活塞销组件

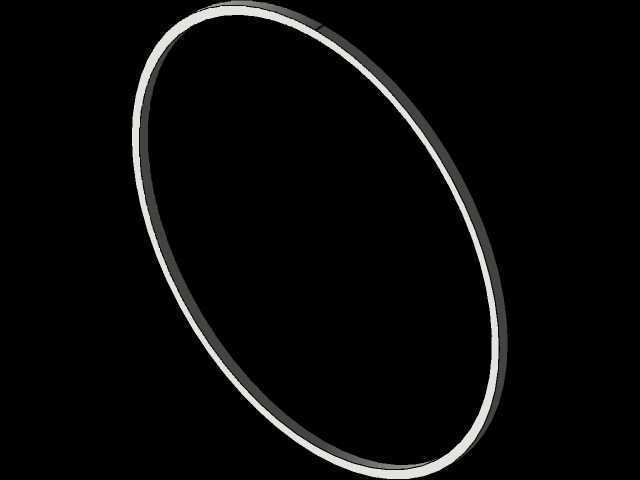

　　这套组件的建模过程中，首先要明确活塞环作为内燃机核心密封件的核心作用——它需要在活塞往复运动的全程，阻断燃烧室高压燃气向曲轴箱窜漏的路径，同时将活塞头部承接的燃烧热量传导至气缸壁完成散热，还要均匀刮除缸壁多余润滑油避免机油进入燃烧室参与燃烧。实际装配场景里，活塞环需要嵌入活塞头部的环槽内，开口间隙、侧隙、背隙的尺寸公差直接决定整机运行状态：开口间隙过小会在热膨胀后卡滞拉缸，间隙过大则会导致密封失效、缸压不足，建模时特意还原了环体的开口结构与截面轮廓，能直接用于后续的公差分析与装配干涉检查。

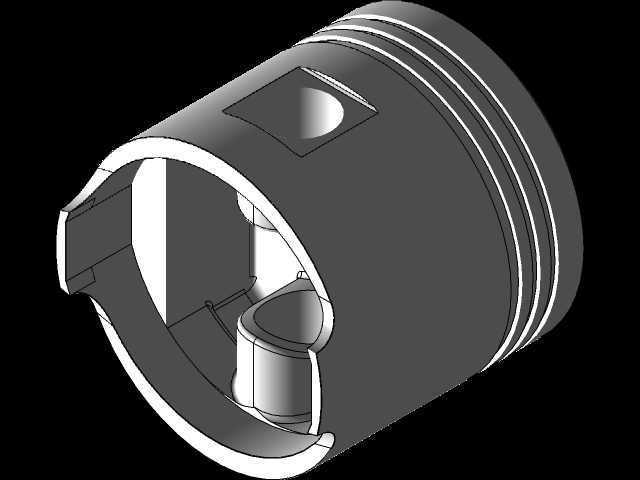

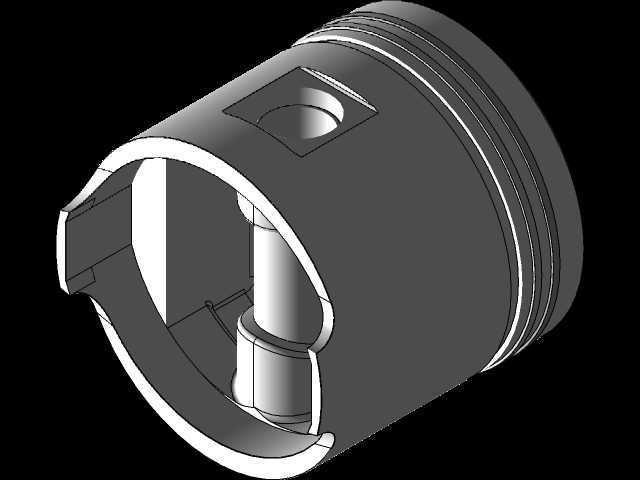

　　活塞销作为连接活塞与连杆的传力部件，采用全浮式设计的匹配逻辑在模型中也有体现：销体外径与活塞销座孔、连杆小头衬套孔的配合间隙经过反复校核，保证发动机工作温度下销体能在孔内缓慢转动，让受力面均匀磨损延长使用寿命。很多新手建模时容易忽略活塞销的轴向定位结构，这套模型里还原了销座两端的卡环槽结构，对应实际装配中用于限制活塞销轴向窜动的挡圈，避免销体滑出刮伤气缸壁。

　　从应用场景来看，这套组件适配的是小排量日产A10系列汽油发动机，这类动力单元广泛搭载于早年的紧凑型家用车型与小型通用动力设备上，活塞环组通常包含两道气环与一道油环：第一道气环采用镀铬处理的桶面结构，能在高速往复运动中更好适应缸壁的微观形变，降低磨合周期同时提升密封性能；第二道气环为锥面结构，主要辅助密封同时承担部分刮油功能；第三道油环为组合式刮片结构，带径向衬簧能持续贴紧缸壁，将多余机油刮回油底壳。建模时对三道环的截面差异做了精准还原，没有做简化处理，方便后续做运动仿真时直接赋予不同的材料属性与接触参数。

　　设计思路上，整套模型没有采用理想化的正圆建模逻辑，而是还原了活塞环在自由状态下的非圆轮廓——实际生产中活塞环自由状态开口间隙远大于工作状态，装入气缸后靠自身弹力贴紧缸壁，这个细节对后续做有限元分析、模拟环体与缸壁的接触压力分布至关重要。活塞销的建模考虑了实际受力的分布特征，销体内孔并非等直径通孔，而是根据弯矩分布做了变径优化，在保证强度足够的前提下降低往复运动质量，减少发动机运转时的惯性力，提升高转速工况下的动力响应。

　　安装边界方面，活塞环装入环槽时需要将各环开口错开120度，避免开口对齐形成漏气通道，模型的环槽定位尺寸完全参照原厂维修手册的参数设定，能直接用于装配工艺的模拟演示；活塞销的安装需要将活塞加热至指定温度，利用销座孔的热膨胀特性实现过盈装配的过渡配合，模型中销体与销座的配合面粗糙度、尺寸公差带都做了对应标注参考，方便结构设计人员直接调用做整机的装配验证。

　　很多工程人员在做发动机逆向建模时，容易把活塞环当成标准件直接调用通用模型，实际上不同机型的活塞环槽宽、环体厚度、开口弹力都有明确的匹配要求，这套模型完全对应A10机型的实际参数，环体的径向厚度、轴向宽度都和原厂配件保持一致，能直接用于维修配件的三维测绘比对、教学演示中的结构拆解，也能作为小排量发动机改装时的活塞组件选型参考。在做运动仿真时，这套模型可以直接导入多体动力学软件，设置活塞的往复运动参数、连杆的摆动参数，模拟不同转速下活塞环的受力变形、活塞销的载荷分布，提前预判结构薄弱点，减少实物样机的测试迭代次数。
