工业设备用半球形支撑定位结构件

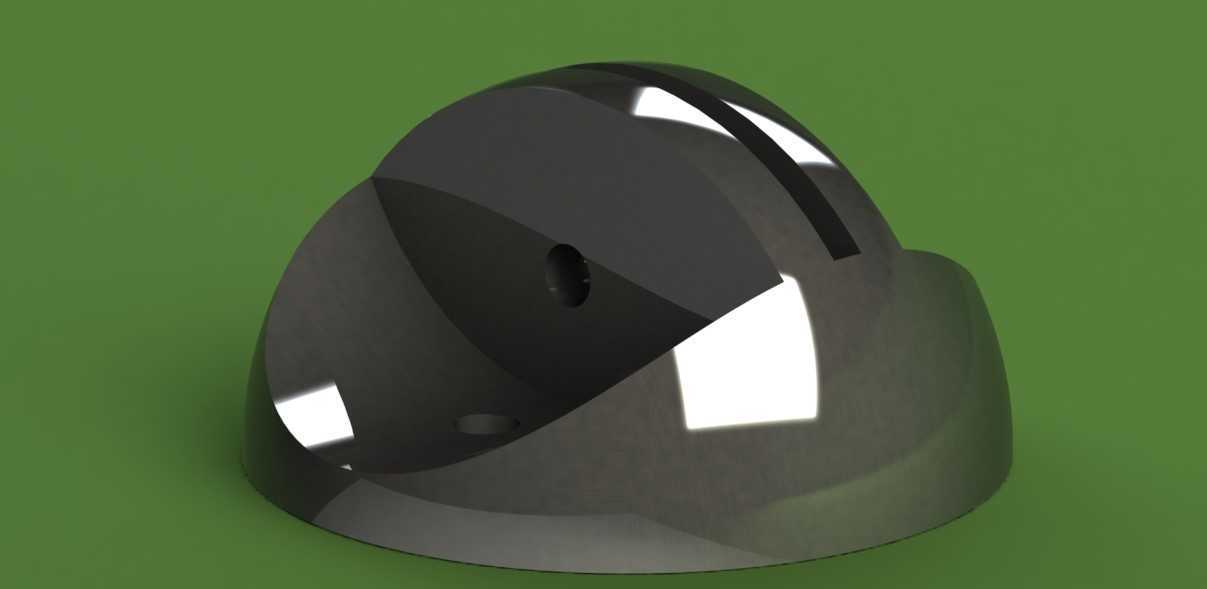

　　从结构设计逻辑来看，该支撑件采用整体式半球壳体加底部安装法兰的一体化构型，半球弧面的加工公差控制在IT7级范围内，弧面表面做高光硬质处理，表面粗糙度达到Ra0.8以下，既可以减少与工件接触时的摩擦阻力，也能避免长期使用后弧面出现磨损凹陷，影响支撑定位精度。支撑件的半球壳体上预留了两个径向定位孔，孔位与底部安装法兰的基准面垂直度公差控制在0.02mm以内，既可以通过定位孔穿装锁紧销实现支撑件本身在工装基板上的周向防转，也可以根据实际工位需求，在孔位加装小型真空吸附接头，针对表面光滑的薄壁工件实现辅助吸附固定，拓展支撑件的使用场景。这类半球形支撑结构件，多应用在中小型工业装配工装、检测治具以及轻型自动化输送线的工件承托工位，核心作用是为待加工、待检测的曲面类工件提供稳定的低位承托，避免工件在工位上出现滑移、偏转，同时不会对工件的非加工面造成硬性磕碰损伤。不同于常规的平面支撑块，半球形的弧面接触设计可以适配不同曲率半径的曲面工件外轮廓，接触区域从线接触优化为小面积面接触，单位面积承压更小，针对薄壁类曲面工件的承托场景，能有效降低工件局部受压变形的概率。

　　底部安装法兰采用与半球壳体等直径的圆盘式结构，法兰厚度为半球半径的1/5，法兰端面上均布了四个沉头安装孔，孔位中心距与常规工业铝型材的槽口间距适配，既可以直接通过内六角螺栓固定在铝型材搭建的工装框架上，也可以加装调整垫片后固定在钢制工装平台上，安装时不需要额外加工定制转接板，适配性较强。从安装边界来看，该支撑件的总高度为半球半径的1.2倍，安装后突出工装基板的部分全部为光滑弧面，没有突出的棱角、螺栓头结构，不会在工件上下料过程中造成剐蹭，针对需要频繁更换工件的检测工位，这种无棱角的弧面设计能有效降低操作人员上下料时的磕碰风险。

　　在实际选型应用时，需要根据待承托工件的总重量核算支撑件的布置数量，单只该规格支撑件的额定静载荷为15kg，当承托重量超过50kg的工件时，建议采用三点式或四点式均匀布置，保证每个支撑点的受力均匀，避免单个支撑件过载出现弧面变形。支撑件的内部采用中空式结构设计，相比实心半球结构重量降低60%以上，既可以减少材料消耗，也能降低工装整体的自重，针对需要频繁移动的便携式治具场景，这种轻量化设计的优势更为明显。中空腔体的内壁做了均匀的壁厚处理，壁厚偏差控制在±0.1mm以内，避免注塑或机加工过程中出现壁厚不均导致的应力变形，保证弧面的成型精度。

　　在实际装配调试时，支撑件的安装基准面为底部法兰的下端面，装配前需要清理安装基板表面的铁屑、焊渣等杂物，保证法兰端面与基板完全贴合，避免出现倾斜导致支撑弧面的基准偏移，影响工件的定位精度。如果需要调整支撑高度，可以在法兰下端面加装不同厚度的不锈钢调整垫片，垫片的平面度需要控制在0.01mm以内，避免加装垫片后出现支撑面倾斜。针对有耐腐蚀需求的应用场景，比如食品加工生产线的工件承托工位，该支撑件可以采用304不锈钢材质加工，弧面做电解抛光处理，满足食品接触级的卫生要求，日常清洁时可以直接用高压水枪冲洗，不会出现积液、藏污的问题。针对常规的工业工装场景，采用45号钢调质处理后表面镀硬铬的工艺即可满足使用需求，镀层厚度控制在0.03-0.05mm，硬度达到HRC55以上，耐磨性能是普通碳钢材质的3倍以上，正常工况下使用寿命可以达到3年以上，不需要频繁更换维护。
