20英寸多辐条铝合金汽车轮毂结构设计

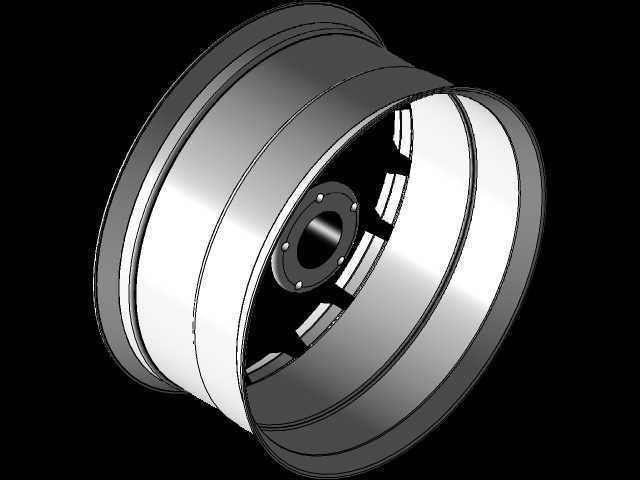

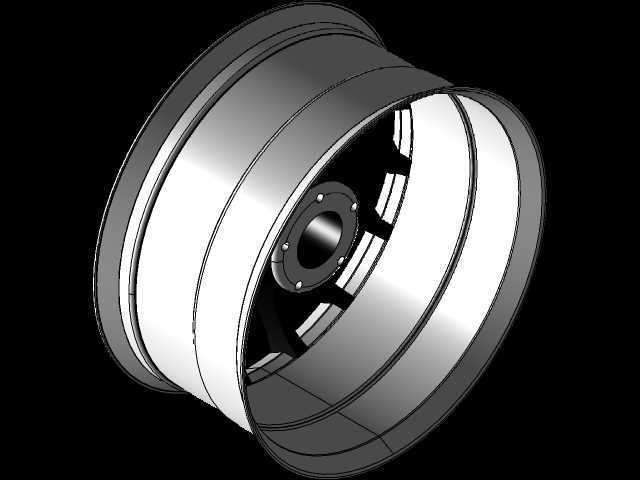

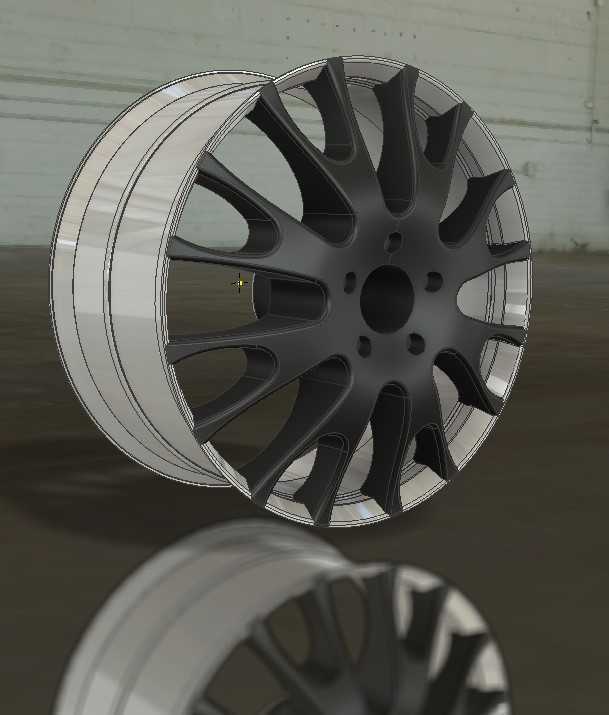

　　在乘用车改装与原厂配套的行走系统部件选型中，20英寸规格的铝合金轮毂是兼顾视觉效果与行驶性能的常用配置，这类部件的三维结构设计需要同时匹配整车簧下质量控制要求、轮胎安装密封边界、制动系统避让空间以及轮边载荷传递的力学性能要求。从结构拆分来看，该轮毂采用轮辋与轮辐一体化铸造后机加工的成型思路，轮辋部分为深槽式等宽结构，轮缘位置做了加厚翻边处理，能够在轮胎拆装时提供足够的支撑强度，同时避免车辆行驶过程中轮胎受侧向力冲击出现脱圈风险，轮辋的胎圈座位置严格匹配标准轮胎的配合尺寸，表面粗糙度控制在满足密封要求的区间，无需额外密封件即可保证充气后的胎压稳定性。轮辐部分采用十组双辐条的分叉式布局，这种设计并非单纯追求外观的运动感，

　　每一组辐条的截面都做了变厚度处理，靠近轮心安装盘的位置截面厚度更大，能够将轮心传递的驱动、制动力矩均匀分散到整个轮辋圆周，靠近轮辋的位置辐条厚度逐步收窄，在保证结构强度的前提下尽可能削减非必要的材料重量，有效降低整车簧下质量，对于提升悬挂系统的响应速度、改善轮胎贴地性能有直接作用。轮心的安装面采用平面定位结构，分布的螺栓孔位置严格匹配对应车型的孔距参数，中心孔的尺寸与轴头配合公差控制在过渡配合区间，安装时能够保证轮毂与轮轴的同轴度，避免高速行驶时出现车轮抖动的问题，安装面的背面预留了制动卡钳的避让空间，能够兼容大尺寸多活塞制动卡钳的安装需求，适配多数中型、中大型乘用车的制动系统升级场景。在实际装车应用中，

　　这类20英寸轮毂通常搭配低扁平比的乘用车轮胎，既可以用于家用SUV、轿车的外观升级改装，也可以作为性能取向车型的原厂配套部件，辐条之间的镂空空间能够为制动系统提供足够的通风散热通道，连续制动工况下可以引导气流带走制动盘与卡钳产生的热量，降低制动热衰减的出现概率。设计过程中需要重点校核几个核心边界：首先是轮辋的有效宽度，需要匹配对应宽度规格的轮胎，避免轮胎安装后出现拉伸或者过度挤压的问题；其次是轮辐的载荷分布，需要通过有限元分析模拟过坑、急加速、紧急制动、侧向过弯等不同工况下的应力集中点，对应调整辐条的过渡圆角，避免应力集中导致的轮毂开裂问题；另外是轮毂的偏距参数，需要保证装车后轮胎与轮眉、悬挂摆臂、减震器之间保留足够的安全间隙，

　　转向过程中不会出现部件干涉。轮辋的气门嘴安装孔位置做了加厚凸台处理，避免安装气门嘴后出现局部强度不足的问题，同时位置避开辐条的遮挡，方便后续充气、胎压检测模块的安装维护。整个轮毂的外观面做了双色处理，轮辐部分为哑光磨砂质感，轮辋边缘为亮面车削效果，既满足外观的视觉层次感，也不会因为表面处理层过厚影响配合面的安装精度。
