桶形螺旋压缩弹簧结构设计

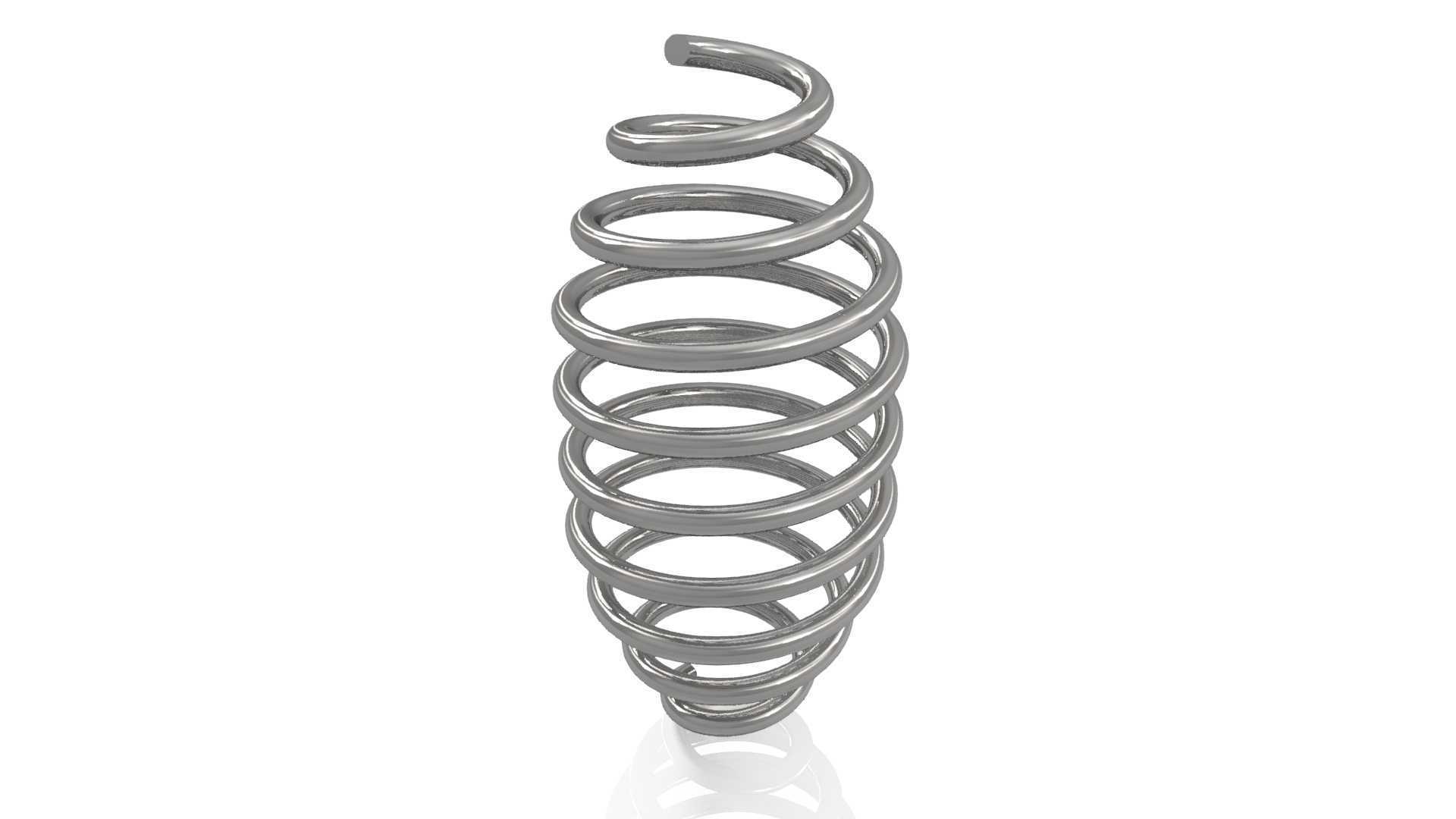

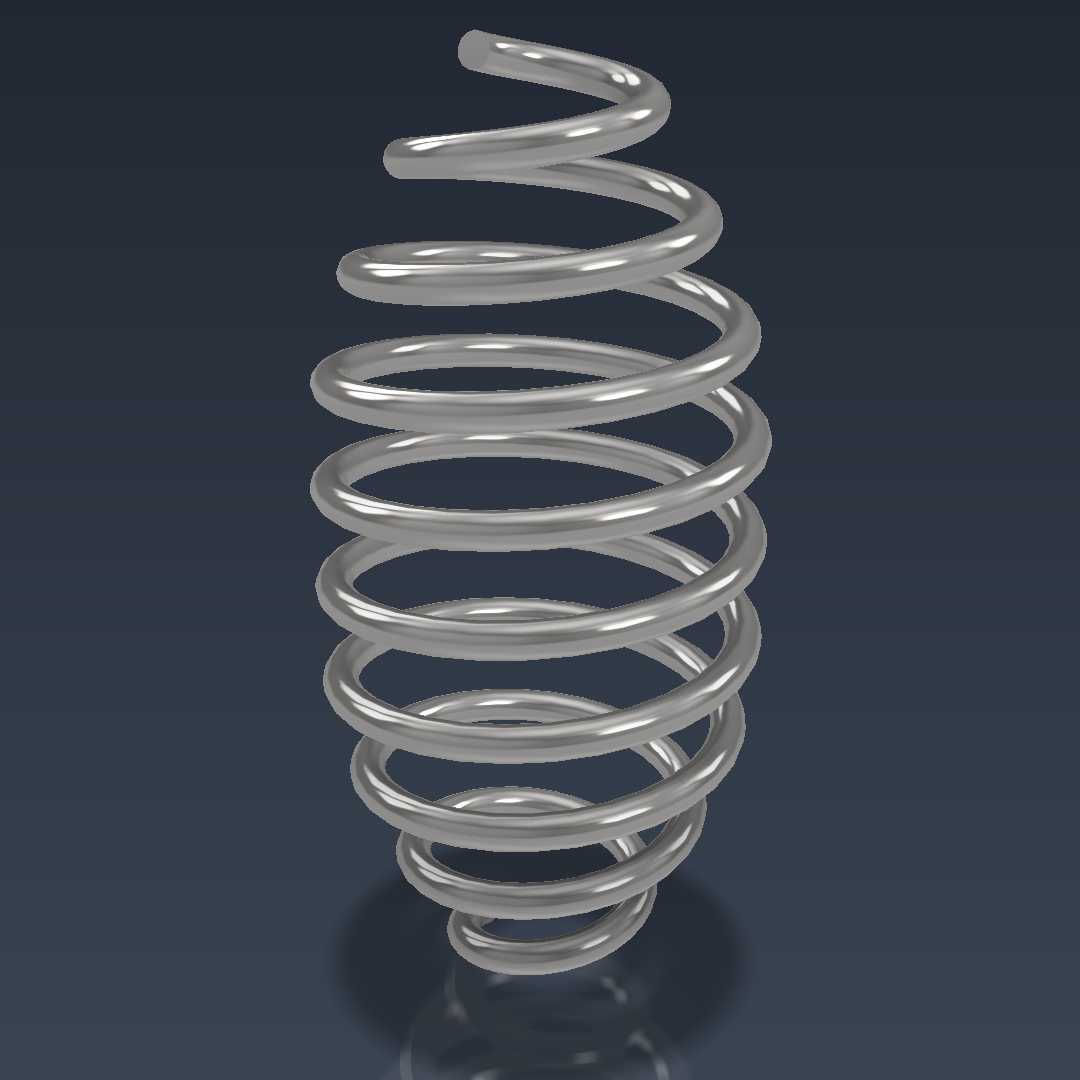

　　在交流稳压类电气设备的内部结构中，弹性缓冲元件的选型与结构设计直接影响整机运行的抗振性能与部件连接可靠性，桶形弹簧作为变径螺旋压缩弹簧的典型结构，在这类设备的调压机构、触点支撑、部件隔振场景中有着不可替代的作用。不同于常规等径圆柱螺旋弹簧，桶形弹簧的簧圈直径从两端向中部逐步增大，整体呈现两端收窄、中部外扩的桶状轮廓，这种结构特性首先解决了常规圆柱弹簧压缩过程中容易出现的侧向失稳问题，当弹簧承受轴向压缩载荷时，中部大直径簧圈可以更好地分散应力，避免局部簧圈因应力集中出现过早疲劳失效，同时两端小直径的收口结构可以直接适配设备上直径较小的安装定位柱，不需要额外加装定位导套就能完成快速装配，减少了装配环节的零件数量与安装工时。

　　从实际应用场景来看，这类桶形弹簧除了在交流稳压器的调压碳刷支撑结构中使用，还广泛应用在各类需要小行程缓冲、恒定弹力支撑的机电设备内部，比如低压电器的触点压紧结构、小型机电设备的隔振支撑、精密仪器的调节机构预紧等场景。在稳压器的调压机构中，弹簧需要持续为碳刷提供稳定的轴向压紧力，保证碳刷与调压线圈表面始终保持可靠接触，避免因设备运行振动出现接触不良、打火等问题，桶形弹簧的刚度特性刚好适配这类需求：其压缩行程内的刚度变化更为平缓，不会因为安装位置的微小尺寸偏差出现压紧力骤变的情况，同时两端收窄的结构可以让弹簧在压缩到极限行程时，簧圈不会出现相互嵌套卡滞的问题，相比等径弹簧拥有更大的有效压缩行程，在相同安装空间下可以提供更长的工作行程余量。

　　设计这类桶形弹簧时，首先需要明确安装边界的尺寸约束：两端的支撑定位端直径需要匹配设备安装位的定位柱尺寸，通常两端收口直径比定位柱直径大0.2-0.5mm，保证弹簧可以顺畅套入定位柱同时不会出现过大的径向晃动；中部最大直径需要控制在安装腔的内径范围内，预留至少1mm的径向间隙，避免弹簧压缩过程中出现径向偏移剐蹭安装腔内壁，导致弹力输出异常。簧丝直径的选取需要结合所需的工作载荷与疲劳寿命要求计算，在稳压器碳刷支撑场景中，通常所需的压紧力在5-20N区间，选取对应直径的弹簧钢丝后，通过调整有效圈数、中径变化曲线来匹配目标刚度，保证弹簧在工作压缩量区间内的弹力波动控制在10%以内，满足碳刷接触压力的稳定性要求。

　　从结构细节来看，桶形弹簧的两端需要做并圈磨平处理，磨平后的支撑端面粗糙度需要达到Ra3.2以下，保证弹簧安装后两端支撑面与安装基准面的贴合度，避免出现倾斜受力的情况。弹簧的旋向通常根据安装场景的空间布局选择，单根弹簧使用时旋向没有强制要求，如果是嵌套组合使用的弹簧组，内外弹簧需要采用相反旋向，避免压缩过程中簧圈相互卡滞。在表面处理方面，应用在电气设备内部的弹簧通常采用镀锌钝化处理，在保证基础防锈能力的同时不会产生多余的金属碎屑，避免对电气回路造成短路风险，部分有更高耐蚀要求的场景也会采用不锈钢材质加工，不需要额外表面处理就能满足使用要求。

　　实际选型替换时，需要重点核对三个核心参数：一是自由状态下的总长度，需要匹配安装腔的深度与预压缩量要求，保证安装后能达到设计的预紧力；二是工作载荷下的压缩量，需要确认在最大工作压缩量时弹簧的应力在材料许用应力范围内，避免长期使用出现永久变形；三是两端的收口直径与中部最大直径，确认不会与周边结构出现运动干涉。很多现场维修替换时容易出现的误区是直接用等径圆柱弹簧替换桶形弹簧，往往会出现弹簧失稳弯曲、弹力不足或者行程不够的问题，最终导致碳刷接触不良、调压异常等故障，只有匹配对应结构参数的桶形弹簧，才能保证设备长期稳定运行。
