多足仿生连杆行走机构改进设计方案

　　这套多足连杆行走机构的设计，核心是在经典Theo Jansen仿生行走原理基础上做结构迭代，最初接触这类机构是在户外仿生探测装备的预研项目里，当时需要一种能适应非铺装路面、不需要复杂轮系悬挂的移动载体，传统轮式结构在碎石、浅滩、起伏草甸上的通过性瓶颈很难突破，而这类纯连杆驱动的多足结构，仅靠单动力输入就能实现整组足端的类生物步态，不需要给每个足端单独配置驱动单元，在轻量化移动装备、科普教具、户外探测载具领域有很实际的应用价值。

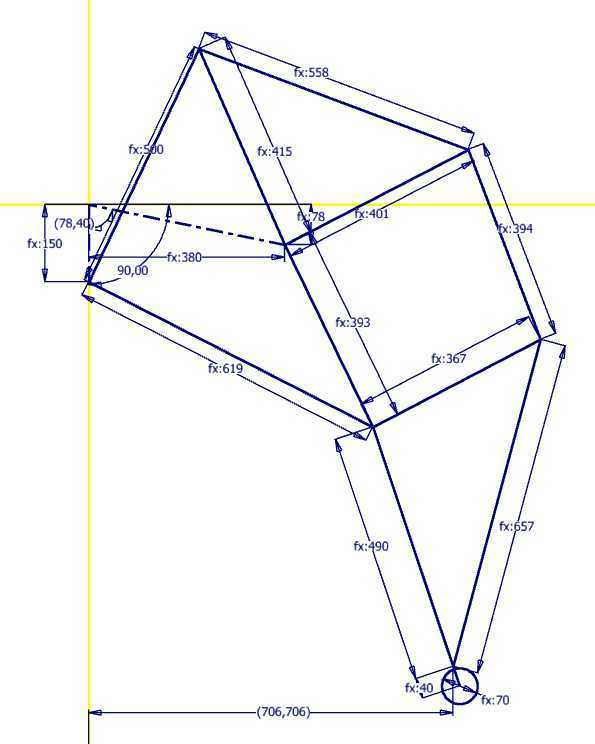

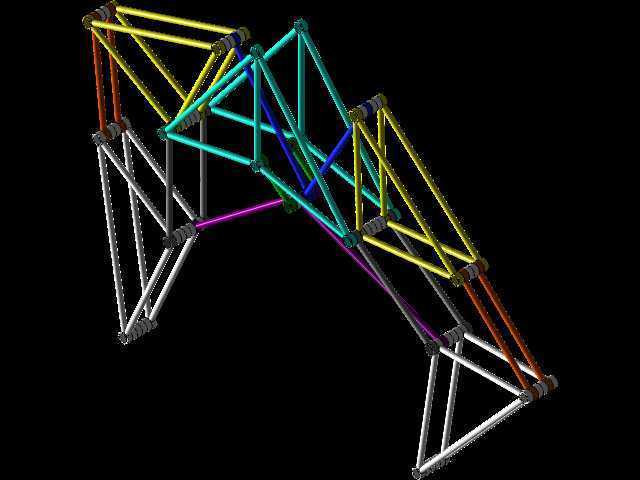

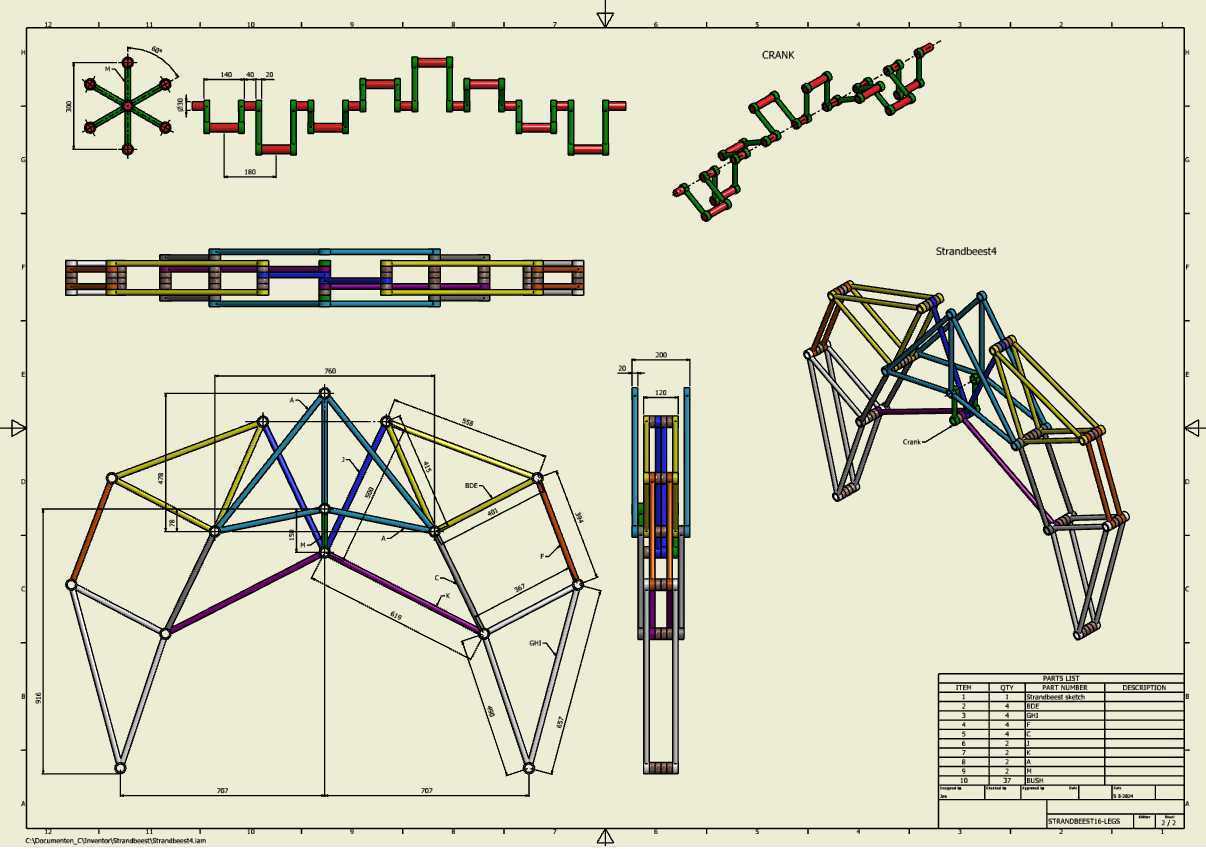

　　从结构设计逻辑来看，这次的改进版本重点优化了足组排布密度，原版单组连杆驱动的足端数量偏少，行走过程中机身重心波动幅度大，高速运动时容易出现侧倾，改进后在同一主轴圆周方向增加了多组对称布置的连杆腿组，相邻腿组的相位角做了均匀分配，确保任意时刻都有至少三分之一的足端与支撑面接触，把重心的竖直波动量控制在很小的区间内，行走稳定性提升非常明显。所有连杆的铰接点都做了等强度校核，每个连杆的长度比例严格按照步态轨迹优化后的参数设定，足端的运动轨迹是经过反复迭代的类卵形曲线，触地阶段的轨迹段接近水平，不会出现蹭地或者抬升不足的问题，离地阶段的抬升高度足够跨过小尺寸障碍物，适配常见的非平整路面场景。

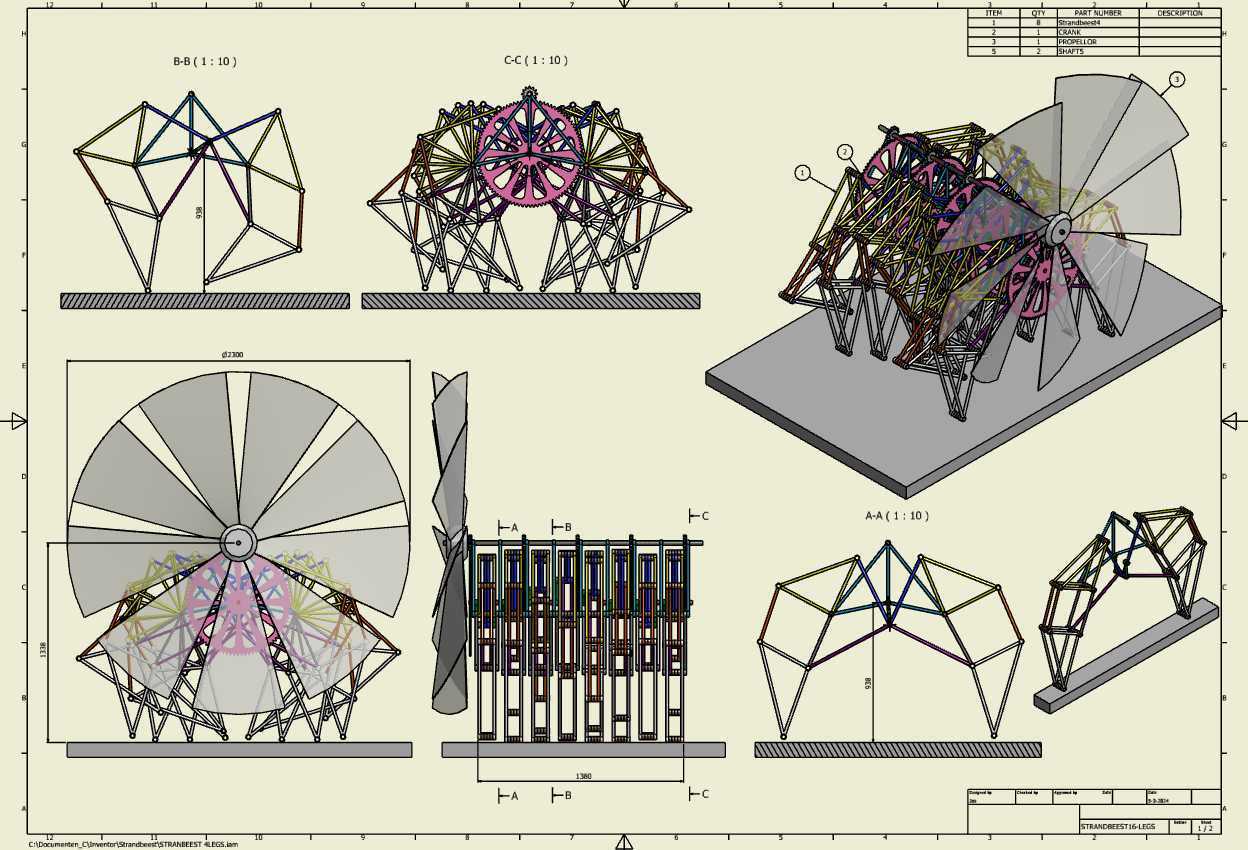

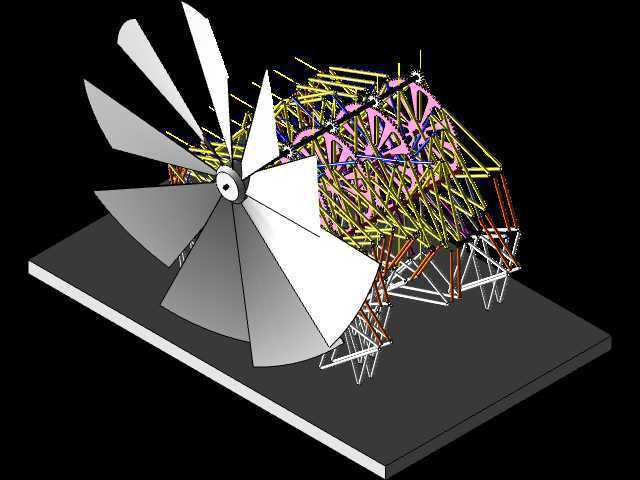

　　从安装边界来看，整套机构的动力输入轴位于机身中心位置，可直接连接低速大扭矩输出的驱动单元，不需要额外加装复杂的减速换向结构，机身主体的安装平面预留了标准的载荷安装位，可以搭载小型探测传感器、科普演示的装饰组件或者轻量作业载荷。整套机构的侧向支撑结构做了加宽处理，底部的安装基座可以直接固定在演示台架或者移动载具的底盘框架上，侧向的连杆铰接点都做了限位设计，避免运动过程中出现连杆侧向窜动的问题。

　　在实际应用场景里，这类结构除了作为机械原理的科普演示教具，还可以拓展应用到浅滩环境的探测移动平台、景区的仿生巡游装置、小型户外作业的移动载体上，相比履带式结构，它的运动噪音更小，对地面的压强更低，不会破坏草坪、滩涂这类松软地面的表层结构；相比轮式结构，它的越障能力更强，不需要复杂的悬挂系统就能适应起伏路面。设计过程中对所有连杆的受力路径做了梳理，每个铰接点的载荷都通过相邻连杆均匀分散，不会出现单一部件应力集中的问题，足端的接触段可以根据使用场景更换不同材质的端头，在硬质路面使用时搭配耐磨塑料端头，在松软地面使用时可以更换宽面支撑端头，进一步降低接地压强。

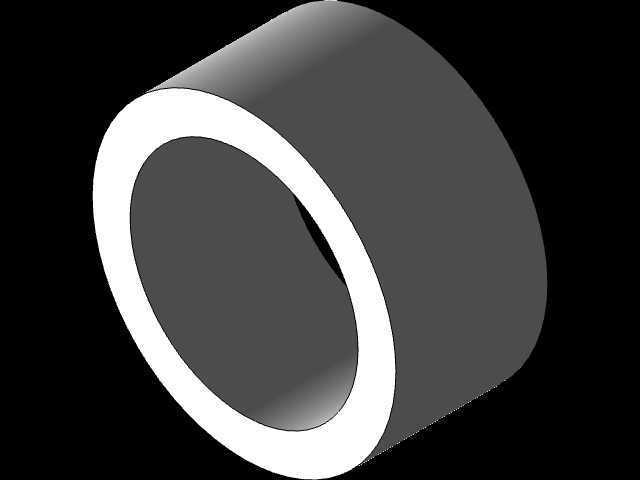

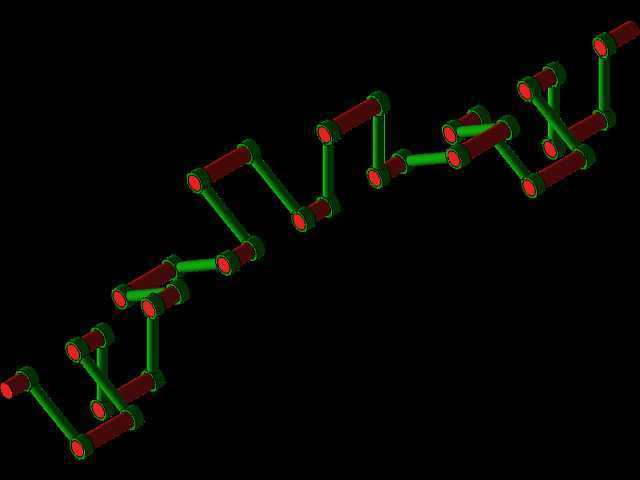

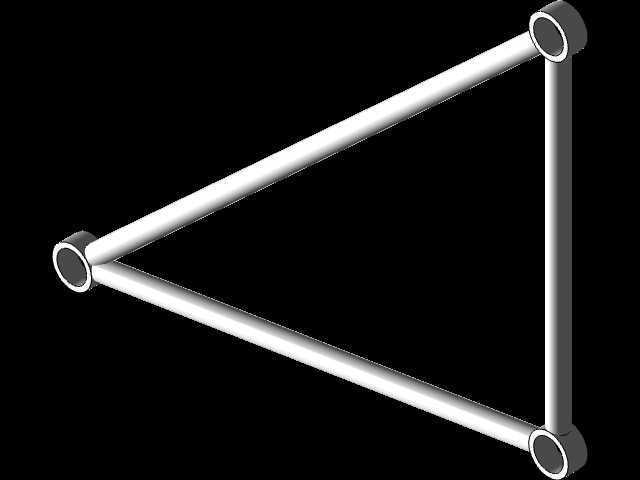

　　整套机构的运动逻辑完全靠连杆的几何尺寸约束实现，不需要额外的控制系统来调整步态，只要给中心输入轴提供持续的旋转动力，就能实现稳定的连续行走动作，维护成本非常低，没有复杂的电控元件，在潮湿、多尘的户外环境下也能稳定工作。结构上所有连杆都采用对称式设计，左右两侧的零件可以互换，加工和后期维护的备件成本很低，铰接点采用标准的耐磨衬套，长时间运转也不会出现明显的间隙晃动，保证步态的一致性。在做三维建模的时候，所有连杆的铰接位置都做了运动干涉检查，整个运动行程内相邻连杆之间都预留了足够的安全间隙，不会出现运动卡滞的问题，中心的动力输入轴做了轴向定位设计，承受径向载荷的同时不会出现轴向窜动，保证两侧腿组的相位始终保持同步。
