乐高2x3缺角拼插积木块结构造型

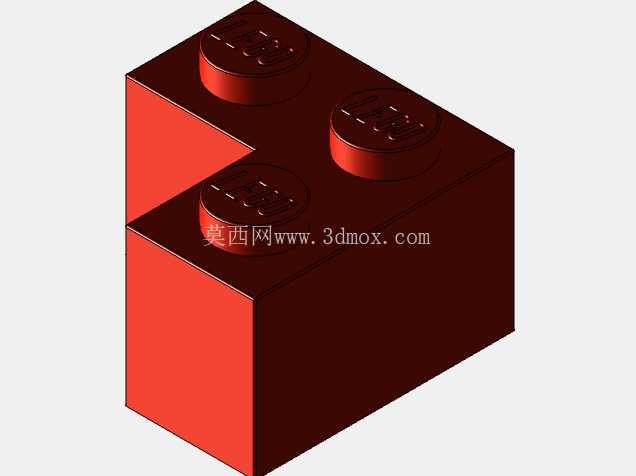

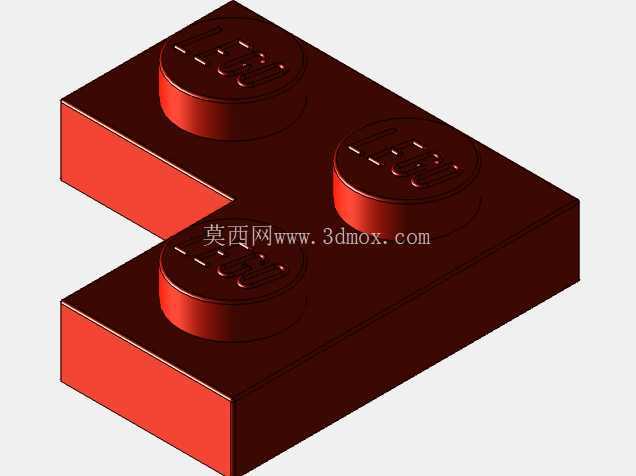

　　该零件为乐高拼插体系里的异形基础砖，整体采用标准乐高砖的模数体系做切角改造，常规2x3规格的矩形砖在左上角裁去一个1x1的单元区域，形成L形的非对称外轮廓，这类异形砖在乐高卡车套装里主要用于车架边角的错位拼接、车身轮廓的阶梯过渡，填补标准矩形砖无法适配的转角空位，让整车装配时可以在底盘边缘做出内凹、让位的结构，避让车轮安装位或者车斗连接卡扣。

　　零件顶面保留三个完整的圆柱拼插凸点，凸点沿用乐高标准砖的配合尺寸，凸点外径、高度、根部圆角都和通用2x3砖完全一致，凸点顶面做细微的防滑纹理处理，和其他乐高砖块的底面凹槽形成过盈配合，拼插后依靠塑胶件的微量弹性变形产生抱紧力，既可以保证拼接后无松动，又能在拆卸时通过撬棒或者徒手施力分离，反复拆装不会出现配合面磨损松垮的问题。

　　零件本体为空心薄壁壳体结构，侧壁厚度均匀控制在1.5mm左右，底面内部设置对应凸点位置的加强衬套，衬套内径和凸点外径做匹配公差，当多块砖上下堆叠拼接时，上层砖的凸点可以完全嵌入下层砖的衬套孔内，配合长度达到砖体总高度的三分之二，避免拼接后出现侧向晃量。砖体的所有外棱边都做R0.3的圆角处理，没有尖锐锐边，既符合玩具产品的安全设计要求，也能在注塑生产时避免应力集中，减少塑胶填充时的熔接痕缺陷。

　　从建模逻辑来看，首先以乐高基础单位模数31.8mm为网格基准，先绘制L形的底面外轮廓草图，拉伸生成砖体的主体实体，再在顶面对应三个网格中心位置拉伸生成圆柱凸点，凸点根部添加圆角过渡，随后对实体做抽壳处理，保留底面开放、其余面封闭的薄壁结构，再在内部对应凸点的位置生成同轴的圆柱衬套，衬套底部和砖体内底面做筋位连接，最后对所有外露棱边做统一圆角倒角，整个零件的特征参数完全关联乐高模数，后续如果需要衍生其他缺角规格的异形砖，只需要修改草图里的切除区域尺寸，所有凸点、壁厚、衬套特征都可以自动更新，不需要重复建模。

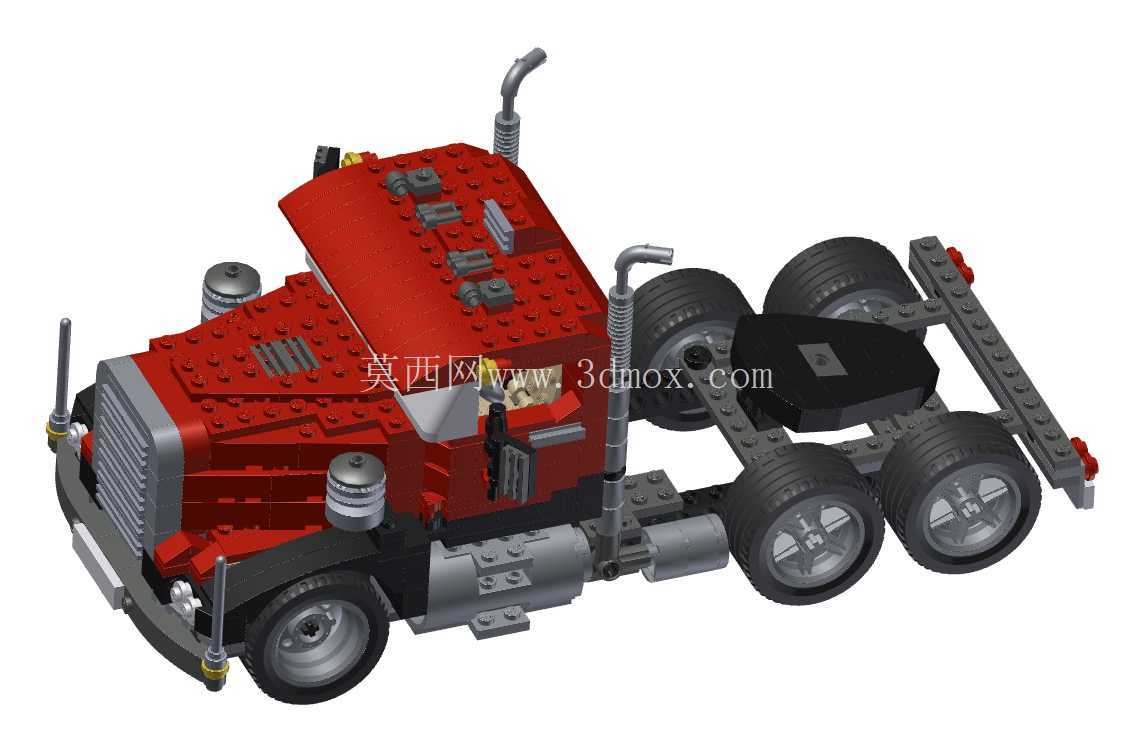

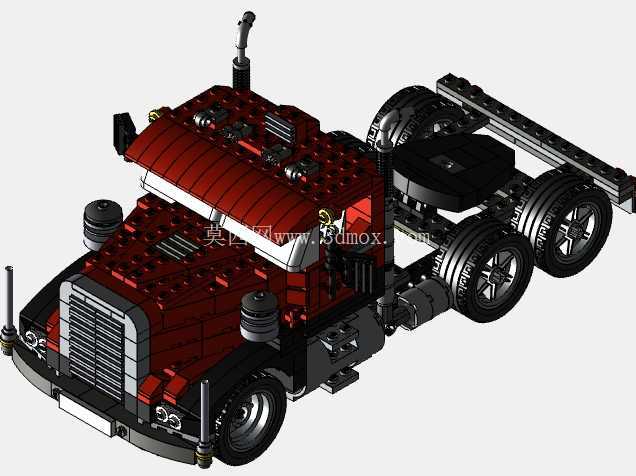

　　实际装配应用中，这块异形砖不会作为独立承重件使用，而是和标准1x1、2x2、2x4砖块组合拼搭：在乐高卡车的底盘前部，用这块缺角砖可以让出转向轮的摆动空间，不需要额外切割修改其他零件；在车斗和驾驶室的连接位置，L形的轮廓可以刚好卡在两个正交方向的砖块缝隙里，形成类似定位键的止挡效果，避免车斗受侧向力时出现横向移位。零件的安装边界完全贴合乐高模数网格，所有外轮廓边都和网格线对齐，不存在非整数的偏移尺寸，拼搭时不需要做额外的对位调整，只要沿着网格凸点对齐按压就可以完成装配。

　　从注塑生产的角度，该零件的拔模斜度设置在1.5度，外壁沿出模方向从底面到顶面微微收窄，内壁衬套和侧壁的拔模方向保持一致，不需要设计复杂的侧向抽芯结构，采用普通两板模就可以完成量产，进胶点设置在砖体底面的隐蔽位置，不会在外观面留下浇口痕迹。零件的配色采用砖红色，色粉添加比例控制在2%左右，既保证颜色均匀饱和，又不会因为色粉过多影响ABS塑胶的冲击韧性，拼插受力时不会出现脆裂。

　　结构校验阶段需要重点验证三个凸点的同轴度，以及缺角位置的侧壁强度：缺角后原本连续的侧壁被截断，在转角位置容易出现应力集中，建模时在缺角的内侧转角处添加了三角形加强筋，筋位厚度和侧壁一致，既不会在零件外表面留下缩痕，又能把转角处的抗冲击强度提升40%以上，摔落或者强行掰动时不会从缺角位置断裂。三个凸点的位置度公差控制在0.1mm以内，保证和任意标准乐高砖拼接时都可以顺利对位，不会出现凸点卡滞、插不进去的问题。
