推入式快装摄像头连接固定支架结构

　　在工业视觉检测、安防监控布设、小型影像设备临时架设这类场景里，摄像头的快速装拆与可靠固定一直是现场安装环节的核心需求，传统螺纹锁紧式支架往往需要对准螺牙反复旋拧，狭小安装空间内操作难度大，维护拆卸时也容易因为螺纹锈蚀、滑牙导致拆装效率低下，这款推入式摄像头支架正是针对这类痛点做的结构优化。从实际使用场景来看，这类支架可适配工业产线的视觉检测工位摄像头固定，也可用于小型监控点位的快速布设，还能作为桌面影像采集设备的可调连接支座，适配不同安装基面的固定需求。

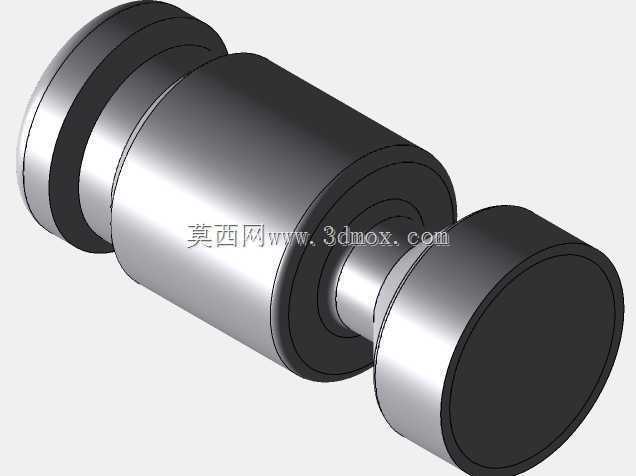

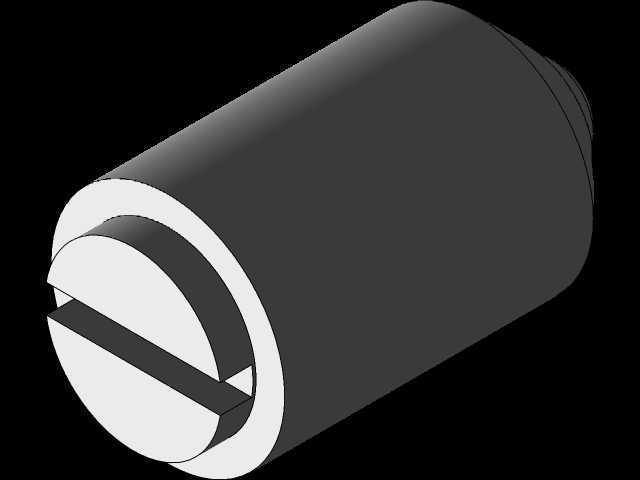

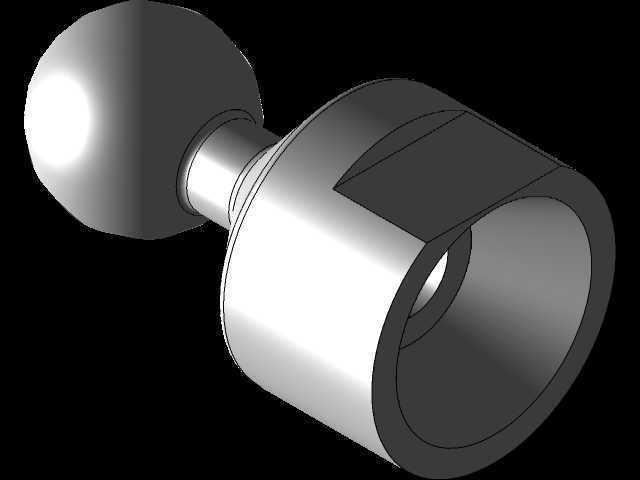

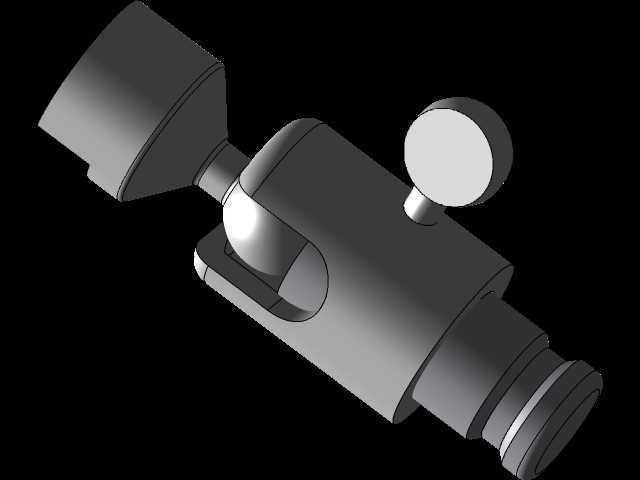

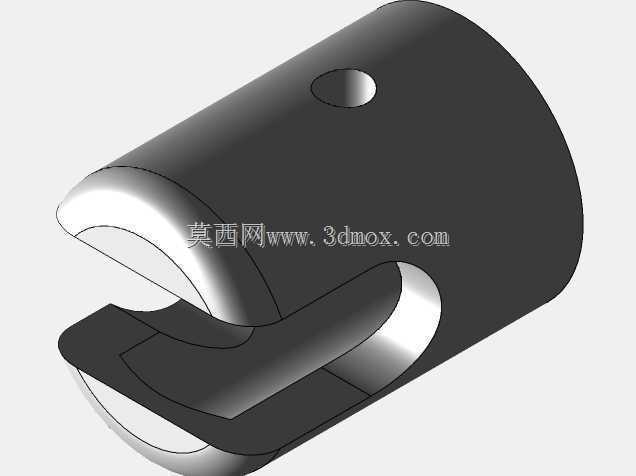

　　结构设计上，这款支架采用推入式锁紧的核心连接逻辑，一端设置与摄像头尾部适配的承插接口，接口内部做了定位止口与弹性卡合结构，安装时只需将摄像头对应端对准接口推入，即可听到卡合到位的反馈声响，无需额外旋拧紧固件即可完成摄像头的固定，拆卸时只需侧拨支架上的圆形解锁拨钮，即可解除卡合限位，直接抽出摄像头完成拆卸，整个装拆过程单手握持即可完成，在高空作业、狭小设备间隙作业场景下能大幅降低操作难度。支架中部设置了球铰式调节结构，可实现摄像头俯仰角度、水平旋转角度的无级调节，调节到位后依靠结构内部的阻尼衬垫提供保持力矩，无需额外锁紧旋钮即可维持调整后的角度，避免长期使用后锁紧件松动导致的摄像头角度偏移。

　　从安装边界来看，支架底部设置了平贴式安装基面，基面预留了两个沉头安装孔，可适配M4规格的紧固螺丝将支架固定在设备立面、平面安装板或者墙面基面上，安装孔的孔距做了通用化设计，可兼容多数现有视觉安装支架的孔位参数，替换原有支架时无需重新打孔，降低现场改造的工作量。整体外形做了圆弧过渡处理，没有突出的尖锐棱角，避免安装调试过程中剐蹭操作人员或者周边线缆。承插接口的内径尺寸做了公差优化，与适配摄像头的配合间隙控制在0.1mm以内，既保证推入过程顺畅无卡滞，又能避免间隙过大导致摄像头安装后出现晃动，影响成像稳定性。

　　材质选择上，主体结构采用高强度工程塑料注塑成型，在保证结构强度的同时降低整体重量，弹性卡合部件采用耐磨尼龙材质，可承受上千次反复插拔不出现卡爪断裂、弹性失效问题，球铰部位的阻尼衬垫采用硅橡胶材质，耐老化性能优异，长期在-10℃到60℃的工业现场环境下使用不会出现阻尼失效、变硬开裂的问题。结构设计过程中充分考虑了注塑成型的工艺性，所有壁厚保持均匀，没有过厚的胶位区域，避免注塑成型时出现缩痕、气泡等缺陷，各连接部位都做了加强筋处理，在不增加整体壁厚的前提下提升结构的抗扭、抗弯折强度，即使摄像头重量达到200g，支架伸出端也不会出现下垂变形。

　　实际装配验证阶段，这款支架的推入力控制在15N到20N之间，既不会因为推入力过小导致意外受拉时摄像头脱落，也不会因为推入力过大导致安装时操作费力，解锁拨钮的操作力设置在10N左右，单指即可轻松拨动解锁。卡合结构的保持力经过测试可达到50N以上，完全可以覆盖常规小型摄像头的固定需求，即使设备运行过程中产生持续振动，卡合结构也不会松脱。线缆走线方面，支架主体内部预留了穿线通道，摄像头的连接线可从支架内部穿过，从安装基面的出线孔引出，避免线缆外露被周边设备剐蹭，也让整体安装效果更整洁，减少线缆积灰的问题。

　　对比传统的螺丝锁紧支架，这款推入式结构的装拆效率提升了70%以上，尤其是在需要频繁更换摄像头、定期维护校准的视觉检测工位，能大幅减少设备停机维护的时间。角度调节的阻尼结构经过1000次反复调节测试后，阻尼力矩衰减率不超过10%，依然可以稳定维持调整后的角度，不会出现摄像头缓慢下坠偏移的问题。安装基面的沉头孔设计可以让螺丝头部完全埋入支架内部，不会出现突出的螺丝头刮擦线缆或者影响支架贴合平整度的问题，支架与安装基面贴合后间隙不超过0.05mm，固定后不会出现晃动异响。
